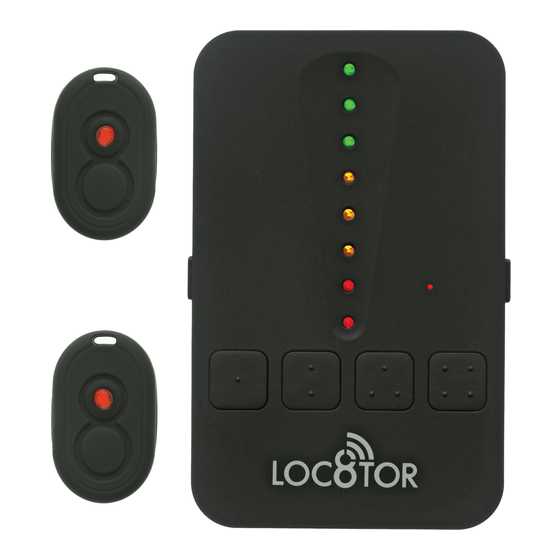

- Página 1 User Guide Manual del Usuario, Mode d’Emploi Bedienungsanleitung PACK CONTENTS: 1x Loc8tor Lite, 2x Mini Homing Tags, Key Ring Loop, Adhesive Strips, Tool to open Tag and Tag ID Sticker Page English Español Français Deutsch...
-
Página 2: Product Name
Please take a few minutes to read through this User Guide to help you get the most out of your Loc8tor. Loc8tor has been manufactured to quality standards to run trouble free and comes supplied with a manufacturers two year warranty. -
Página 3: Tabla De Contenido
CONTENTS Page Button Guide Getting Started Switching ON / OFF Volume Locating – Find a mislaid item Locating Tips Range Guidelines Batteries Unregister / Deleting a Tag Warranty General Care Please Note BUTTON GUIDE Directional Lights Status Light Volume On / Off (hold in for Register and two seconds) -
Página 4: Getting Started
• Make sure the Loc8tor Lite is switched on (red status light will flash when ON). • Select one of the buttons on the front of the Loc8tor to assign the Tag to. Hold the button down for 3 seconds. - Página 5 • Release button – Loc8tor will beep to confirm start of registration and status light will flash rapidly. Tag will complete registration process. • Once registered Tag and Loc8tor will beep and flash once. Repeat process for up to 4 Tags, assigning each Tag to a different button.
-
Página 6: Switching On / Off
SWITCHING ON / OFF • Hold in the right hand side button (see Button Guide) for 2 seconds. The Loc8tor will bleep and all the lights flash. • Small status light will flash whilst on. • The Loc8tor will automatically power down after 45 seconds if left idle. -
Página 7: Locating - Find A Mislaid Item
• Press the button that your item / Tag is allocated to. • Loc8tor will beep and status light will flash rapidly as it’s searching for the Tag. • When a Tag is detected the locating lights will light up and the audio will start. -
Página 8: Locating Tips
• If you are close to a wall whilst getting a strong signal check the room next door. • Try pressing the volume button on the Loc8tor when you are close in order to mute and listen out for Tag beeps. -
Página 9: Range Guidelines
ESTIMATED RANGE CHART Model Aircraft up a tree 180m / 600ft Parked Car 30 - 140m / 100 - 500ft Cat or Dog 30 - 122m / 100 - 400 Tortoise 30m / 100ft www.loc8tor.co.uk... -
Página 10: Batteries
BATTERIES Loc8tor Handheld: If the Loc8tor does not power up or lights are faint replace the battery using 1 x CR2032 or equivalent placing in the battery compartment + side up. Battery compartment can be found on the back at the bottom. -
Página 11: Unregister / Deleting A Tag
• Hold down the volume button and at the same time press the button that the Tag is registered to for 7 seconds or until the Loc8tor beeps twice – then let go of the buttons. • The Loc8tor will beep three times and start to unregister the Tag. -
Página 12: Warranty
Without prejudice to your rights Loc8tor Ltd. may replace a defective product or issue a credit against future purchases. No other warranties, express or implied are made. -
Página 13: General Care
1. 122 metre/400 feet range is based on clear line of sight. Actual range will vary depending on use, environment and location. 2. Loc8tor is not a toy and should only be used by adults or with parental supervision. 3. Locate mode has been designed to help find your possessions. -
Página 14: Fcc Statement
Loc8tor Ltd. assumes no liability resulting from errors or omissions in this User Guide, or from the use of the information contained herein. Loc8tor Ltd. reserves the right to make changes to the product design without reservation and without notification to its users. -
Página 15: Introducción
Gracias por adquirir su Loc8tor Lite, un novedoso producto que le guiará hasta sus objetos perdidos. El Loc8tor Lite se ha diseñado de modo que resulte versátil y fácil de usar, ya sea en casa, en el trabajo o en exteriores. Lea detenidamente este manual de instrucciones para sacar el máximo partido a su Loc8tor. - Página 16 ÍNDICE Página Botones Para Empezar Encendido y Apagado Volumen Localización – Búsqueda de un objeto perdido Consejos Alcance Anular Registro y Borrar Etiquetas Mantenimiento General Pilas Nota Garantía BOTONE Luces de Luz de Estado Dirección Botón de Volumen Encendido/ Registrar y Apagado Localizar (mantener...
-
Página 17: Para Empezar
PARA EMPEZAR Configurar y usar el Loc8tor es muy fácil. Siga los pasos siguientes y muy pronto podrá empezar a buscar sus objetos de valor Etiquetados. 1. ACTIVACIÓN DE LA PILA Retire la cinta de la parte posterior del Loc8tor para activar la pila. - Página 18 Loc8tor al que desee asignar la Etiqueta. Mantenga presionado el botón seleccionado durante 3 segundos. El Loc8tor emitirá un pitido. • Suelte el botón. El Loc8tor emitirá un nuevo pitido para confirmar el inicio del registro y la luz de estado parpadeará rápidamente. La Etiqueta completará el proceso de registro.
-
Página 19: Encendido Y Apagado
ENCENDIDO Y APAGADO Encendido • Mantenga presionado el botón de alimentación durante 2 segundos. El Loc8tor emitirá un pitido y todas las luces parpadearán. • La luz de estado pequeña parpadeará mientras esté encendido. • El Loc8tor se apagará automáticamente tras 45 segundos de inactividad. - Página 20 Si pulsa un botón de localización que no tiene una Etiqueta asignada, el Loc8tor emitirá un tono de error y la luz de estado parpadeará rápidamente. Para asignar una Etiqueta a dicho botón, siga los pasos anteriores.
-
Página 21: Encontrado
LOCALIZACIÓN – BÚSQUEDA DE UN OBJETO PERDIDO PERDIDO • Pulse el botón de encendido hasta que el Loc8tor emita un pitido y las luces parpadeen. • Pulse el botón del objeto/Etiqueta pertinente. • El Loc8tor emitirá un pitido y la luz de estado parpadeará... - Página 22 • Las indicaciones más fuertes se producen cuando el Loc8tor apunta directamente a la Etiqueta. Mueva el Loc8tor hacia arriba y hacia abajo por si la Etiqueta estuviera en un piso superior o inferior. • Si recibe una señal fuerte estando junto a una pared, compruebe en la habitación contigua.
-
Página 23: Alcance Estimado
La ilustración siguiente puede servirle como referencia. El alcance real puede ser mucho mayor o menor, ya que el rendimiento del Loc8tor depende en gran medida del tipo de aplicación y entorno en el que se usa. ALCANCE ESTIMADO Avión de juguete en un árbol... -
Página 24: Anular Registro De Una Etiqueta
Etiqueta durante unos 3 segundos. • El Loc8tor emitirá un pitido – suelte los botones. • El Loc8tor emitirá dos pitidos y empezará a anular el registro de la Etiqueta. • Para confirmar la anulación del registro, el Loc8tor emitirá... -
Página 25: Mantenimiento General
• El Loc8tor emitirá tres pitidos y empezará a anular el registro de la Etiqueta. • Para confirmar la eliminación, la Etiqueta y el Loc8tor emitirán un pitido y las luces parpadearán. Si encuentra la Etiqueta con posterioridad, puede volver a registrarla en su Loc8tor siempre que éste disponga de... - Página 26 PILAS Loc8tor: Si el Loc8tor no se enciende o las luces están débiles, reemplace la batería mediante la colocación 1 x CR2032 colocándola en el compartimiento para batería con el símbolo “+” hacia arriba. El compartimiento de la batería se puede encontrar en la parte inferior del lado posterior.
- Página 27 El alcance real depende del uso, el entorno y la ubicación. 2. Loc8tor no es un juguete y sólo debería ser utilizado por adultos o bajo la supervisión de un adulto. 3. El modo localizador se ha diseñado para ayudarle a encontrar sus pertenencias.
-
Página 28: Garantía
Loc8tor Ltd no será responsable de ningún daño especial, fortuito o indirecto, independientemente de si ha informado a Loc8tor Ltd o a su distribuidor sobre el objeto para el cual adquirió el producto. Sus derechos legales no se verán afectados de ninguna manera. -
Página 29: Términos Y Condiciones
TÉRMINOS Y CONDICIONES Póngase en contacto con el establecimiento donde adquirió el producto o con el sitio Web de Loc8tor (www. loc8tor.es) si desea consultar la versión íntegra de nuestros Términos y condiciones. DECLARACIÓN DE LA FCC Este equipo ha sido probado y cumple con los límites de un dispositivo digital de Clase B, en virtud del apartado 15 de la Normativa FCC. - Página 30 été égarés. Le Loc8tor Lite a été conçu pour être polyvalent et facile à utiliser, que ce soit à la maison, à l’extérieur ou au bureau. Veuillez prendre quelques minutes pour lire ce guide de l’utilisateur qui va vous aider à...
-
Página 31: Volume
TABLE DES MATIÈRES Page Touche de Navigation Mise en Route Allumer / Éteindre Volume Localiser – Trouver un article égaré Indications de Portée Conseils Désattribution / Suppression d’une Étiquette Entretien général Piles Veuillez Noter Garantie TOUCHE DE NAVIGATION Indicateurs Petit Indicateur Lumineux Directionnels Lumineux... -
Página 32: Mise En Route
Il émettra un bip sonore et tous les indicateurs lumineux clignoteront: Il est maintenant allumé (ON*) * Votre Loc8tor Lite s’éteindra après 45 secondes d’inactivité. 2. ENREGISTRER UNE ÉTIQUETTE • Retirez la bandelette de l’Étiquette pour activer les piles. - Página 33 • Sélectionnez l’un des boutons situé sur le Loc8tor pour lui attribuer l’Étiquette. Maintenez le bouton enfoncé durant 3 secondes. Le Loc8tor émettra un bip. • Relâchez le bouton: Loc8tor émettra un bip sonore pour confirmer le début de l’attribution et l’indicateur lumineux clignotera rapidement.
-
Página 34: Allumer / Éteindre
ALLUMER / ÉTEINDRE • Maintenez le bouton d’alimentation enfoncé durant 2 secondes. Le Loc8tor émettra un signal sonore et tous les indicateurs lumineux clignoteront. • Le petit indicateur lumineux clignotera en position ON. • Le Loc8tor se mettra automatiquement en position de veille après 45 secondes d’inactivité. - Página 35 LOCALISER – TROUVER UN OBJET ÉGARÉ PERDU • Pressez et maintenez le bouton ON enfoncé jusqu’à ce que le Loc8tor émette un bip sonore et que les indicateurs lumineux clignotent. • Pressez le bouton qui correspond à votre article / Étiquette.
-
Página 36: Indications De Portée
• Lorsque vous apercevez trois lumières vertes, cela signifie que l’étiquette est très proche. • Pour vous conduire encore plus près, le Loc8tor se met maintenant en mode zoom (écran directionnel). A mesure que vous vous rapprocherez, des indicateurs lumineux supplémentaires s’allument et l’intensité... - Página 37 à pivoter lentement sur 360° et allez dans la direction indiquée par le signal le plus fort. • Le signal le plus fort est affiché lorsque le Loc8tor pointe directement sur l’Étiquette. Pointez également le Loc8tor vers le haut ou vers le bas car l’Étiquette peut se trouver à...
- Página 38 à ce bouton. Pour Supprimer: • Maintenez le bouton du volume enfoncé et, en même temps, pressez le bouton correspondant à l’Étiquette durant 7 secondes jusqu’à ce que le Loc8tor émette un double bip. Relâchez ensuite les boutons. www.loc8tor.com...
-
Página 39: Entretien Général
Étiquette ne lui ait été attribuée à cette place. ENTRETIEN GÉNÉRAL • Le Loc8tor et les Étiquettes n’ont pas été conçus pour être étanches. Prenez soin de ne pas les mouiller. • Ne le nettoyez jamais avec de l’eau, du détergent ou un produit de nettoyage. - Página 40 PILES Loc8tor: Si le Loc8to: ne s’allume pasou si la luminosité des voyants est faible, remplacez la pile à l’aide d’une CR2032 à installer dans le compartiment pour piles, avec le « + » vers le haut. Le compartiment pour piles est situé...
-
Página 41: Veuillez Noter
La portée réelle varie en fonction de l’utilisation, de l’environnement et de l’emplacement. 2. Le Loc8tor n’est pas un jouet et n’est destiné qu’à l’usage adulte ou sous supervision parentale. 3. Le mode de localisation a été conçu pour vous permettre de retrouver vos effets personnels. -
Página 42: Garantie
été modifié de quelque façon que ce soit. Sans préjudice de vos droits, Loc8tor Ltd. peut remplacer un produit défectueux ou émettre un avoir à valoir sur des achats futurs. -
Página 43: Conditions Générales
CONDITIONS GÉNÉRALES Veuillez contacter le lieu d’achat ou consulter le site web de Loc8tor (www.Loc8tor.fr) pour obtenir l’intégralité des conditions générales. IC INFORMATION 1.1 Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et... - Página 44 EINLEITUNG Vielen Dank für den Kauf des Loc8tor Lite, eines neuen Produkts, mit dem Sie verlegte Wertgegenstände wiederfinden können. Der Loc8tor Lite wurde so konzipiert, dass er einfach und vielseitig zu verwenden ist, ob zu Hause, unterwegs oder auf Reisen. Bitte nehmen Sie sich einige Minuten Zeit, diese Bedienungsanleitung durchzulesen, um den größtmöglichen Nutzen aus Ihrem...
-
Página 45: Beschreibung Der Tasten
INHALT Seite Beschreibung der Tasten Inbetriebnahme Ein-/Ausschalten Lautstärke Orten – Auffinden eines verlegten Gegenstands Tipps Hinweise zur Reichweite Tags abmelden / löschen Batterien Pflege Gewährleistung Hinweise BESCHREIBUNG DER TASTEN Richtungsleuchten Statusleuchte Lautstärke Ein / Aus (2 Sekunden Registrieren lang drücken) und Orten Bis zu vier Tags... -
Página 46: Inbetriebnahme
Ziehen Sie den Streifen auf der Rückseite Ihres Loc8tors heraus, um die Batterie zu aktivieren. Das Gerät piept und alle Leuchten gehen an – es ist nun EINGESCHALTET.* *Nach 45 Sekunden im Leerlauf schaltet sich Ihr Loc8tor von selbst aus. 2. EINEN TAG REGISTRIEREN •... - Página 47 Loc8tors, um ihr einen Tag. Halten Sie die Taste 3 Sekunden lang gedrückt, bis der Loc8tor piept. • Lassen Sie die Taste wieder los. Der Loc8tor piept zur Bestätigung der Registrierung und die Statusleuchte blinkt in kurzen Abständen. Die Registrierung des Tags wird abgeschlossen.
- Página 48 Werkzeug unter den Tag und drehen/ziehen Sie ihn vorsichtig ab. Schlaufe für Schlüsselring: Verwenden Sie diese, um einen Tag an Gegenständen wie Schlüsseln, Taschen usw. zu befestigen. Schieben Sie die Schlaufe durch die Öse am Tag und ziehen sie anschließend den Ring durch die Schlaufe. www.loc8tor.com...
-
Página 49: Ein-/Ausschalten
Der Loc8tor piept und die Leuchten blinken auf. • Die kleine Statusleuchte blinkt, wenn das Gerät eingeschaltet ist. • Der Loc8tor schaltet sich automatisch aus, wenn Sie 45 Sekunden lang keine Taste bedienen. • Halten Sie die rechte Taste 2 Sekunden lang gedrückt. - Página 50 • Wenn ein Tag erkannt wurde, gehen die Ortungsleuchten an und es ertönt ein Signalton. • Drehen Sie sich mit dem Loc8tor in der Hand einmal langsam im Kreis. • Wenn Sie in die richtige Richtung zeigen und sich dem Gegenstand nähern, nehmen Höhe und Häufigkeit...
- Página 51 • Das stärkste Signal erhalten Sie, wenn der Loc8tor direkt in die Richtung des Tags zeigt. Bewegen Sie den Loc8tor auch nach oben oder nach unten, da sich ein Tag auch in einer anderen Etage befinden kann. • Wenn Sie das stärkste Signal an einer Wand erhalten, suchen Sie auch im Nebenraum.
-
Página 52: Hinweise Zur Reichweite
30 - 122m / 100 - 400 Schildkröte 30m / 100ft EINEN TAG ABMELDEN Ein Tag, der einer Taste zugeordnet ist, kann nur über diese Taste angepeilt werden. Um den Tag einer anderen Taste oder einem anderen Loc8tor zuzuordnen, müssen Sie ihn zuerst abmelden. www.loc8tor.com... - Página 53 Lautstärketaste und die Taste, der der Tag zugeordnet ist. • Der Loc8tor piept einmal – lassen Sie danach die Tasten los. • Der Loc8tor piept dann zwei Mal und beginnt, den Tag abzumelden. • Zur Bestätigung, dass die Abmeldung erfolgreich war, piepen Tag und Loc8tor zwei Mal.
-
Página 54: Batterien
BATTERIEN Loc8tor: Wenn sich das Loc8tor nicht anschalten lässt oder die Leuchten schwach sind, ersetzen Sie die Batterie mit 1 x CR2032. Die „+“-Seite muss dabei nach oben zeigen. Sie finden das Batteriefach unten auf der Rückseite. Schieben Sie die Abdeckung nach unten, um es zu öffnen. -
Página 55: Pflege
Deckel. Wenn der Chip nicht piept und blinkt – ersetzen Sie die Batterien. PFLEGE • Der Loc8tor und die Tags sind nicht wasserdicht. Bitte achten Sie darauf, dass sie nicht nass werden. • Nicht mit Wasser, Seife oder Reinigungsmitteln reinigen –... -
Página 56: Allgemeine Geschäftsbedingungen
Angaben korrekt wiederzugeben, übernimmt Loc8tor Ltd. keine Verantwortung für Fehler oder Auslassungen in dieser Betriebsanleitung, oder für die Verwendung der hierin enthaltenen Informationen. Loc8tor Ltd. behält sich das Recht vor, vorbehaltlos und ohne vorherige Ankündigung Änderungen an der Produktgestaltung vorzunehmen. -
Página 57: Gewährleistung
Gewährleistungen gegeben. Loc8tor Ltd. ist nicht verantwortlich für konkrete, beiläufige oder Folgeschäden, ganz gleich, ob Sie den Zweck, für den Sie das Produkt gekauft haben, vorab Loc8tor Ltd., dem Verkäufer oder Dritten mitgeteilt haben. Ihre gesetzlichen Ansprüche bleiben unberührt. -
Página 58: Hinweise
1. Die angegebene Reichweite von 122 Metern gilt für eine uneingeschränkte Visierlinie. Die tatsächliche Reichweite kann je nach Einsatzweise, Umfeld und Standort abweichen. 2. Der Loc8tor ist kein Spielzeug und sollte nur von Erwachsenen oder unter elterlicher Aufsicht verwendet werden. 3. Diese Ortungsmethode ist für das Auffinden von Gegenständen gedacht. - Página 59 HANDHELD FCC ID: TUW-BIRH1 FCC ID: TUW-BIR1 IC: 6444A-BIRH1 IC: 6444A-BIR1 203WWJN000010 203WWJN000011 Designed in the UK. Made in China for Loc8tor Ltd. in compliance with ISO 9001:2000 and ISO 14001 Certification...
- Página 60 Manor Way, Borehamwood, Herts WD6 1QQ email: sales@loc8tor.com Customer Services: UK +44 208 207 0880 USA Toll Free 1 888 539 4669 www.loc8tor.co.uk www.loc8tor.com www.loc8tor.fr Download a larger copy of instructions from our website THE ENTIRE CONTENTS OF THIS BROCHURE © 2016, Loc8tor Ltd.
