Operación de salida de los sensores de muting
Tipo NA (Normalmente Abierto)
A ON cuando no recibe luz (sensor fotoeléctrico, etc.)
A ON cuando el objeto el objeto se aproxima (sensor
de proximidad inductivo, etc.)
A ON cuando el objeto entra en contacto (interruptor
de posición, etc.)
Solamente utilizar sensores compatibles con el funcionamiento descrito en el apartado <Opera-
ción de salida de los sensores de muting>. Si se utiliza un sensor que no cumpla estos requi-
sitos, la función de muting podría funcionar con retardos distintos a los esperados, lo que podría
provocar daños graves en las personas o incluso la muerte.
Condiciones de la activación de muting
La función muting se activa si se cumplen cada una de las siguientes condiciones:
● La barrera no está en estado de bloqueo.
● La barrera está en estado de recepción y la salida de control (OSSD 1 / 2) está a ON.
● La diferencia de tiempo desde que las entradas de muting A y B pasan a ON está en el ran-
go de 0,03 a 3 segundos.
Condiciones de la desactivación de muting
El estado de muting se desactiva cuando se cumple alguna de las siguientes condiciones.
● La barrera está en estado de bloqueo.
● Las entradas de muting A y B están a OFF durante 12ms o más.
● El tiempo de muting supera las dos horas.

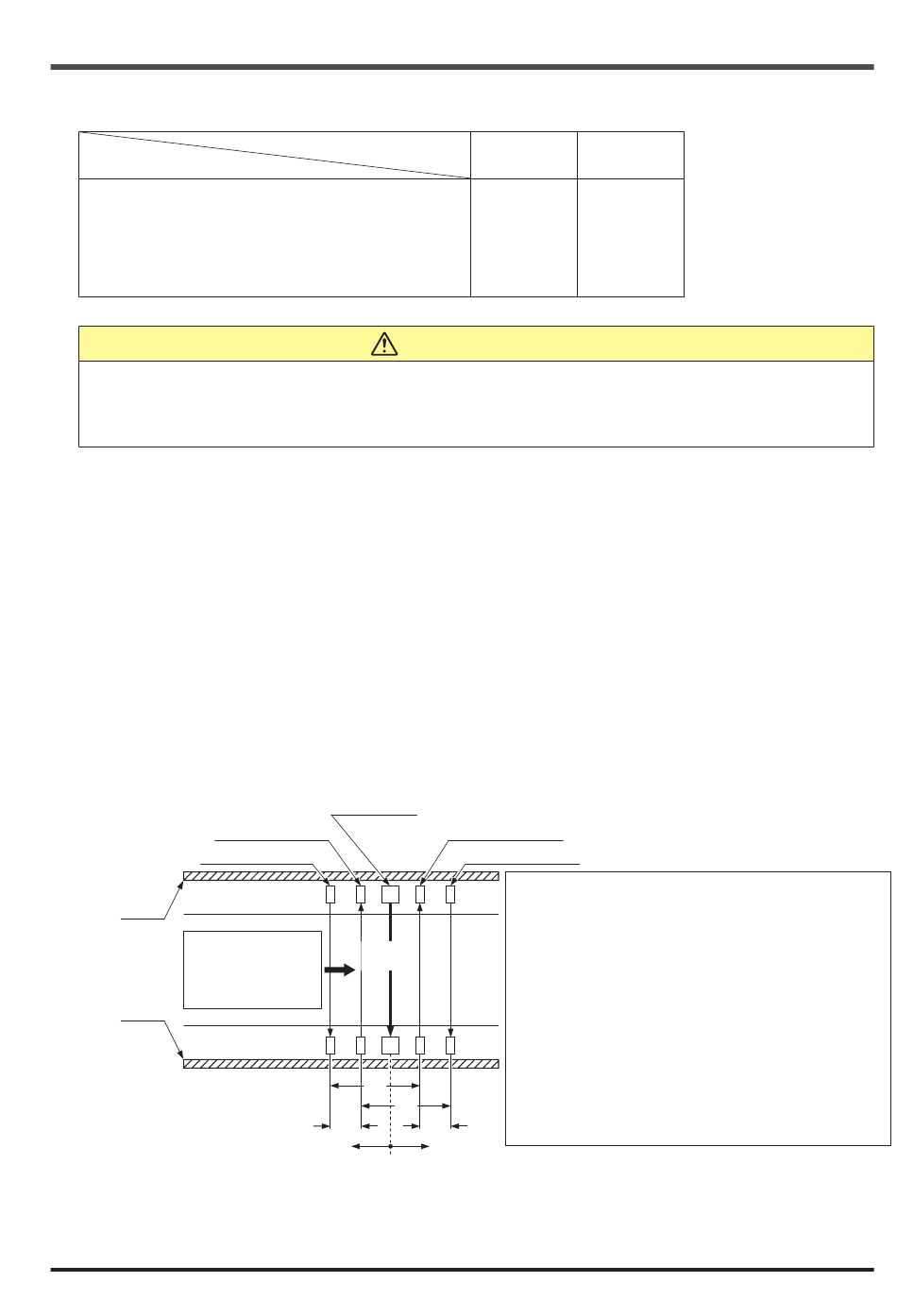

Ejemplo de instalación de los sensores de muting
Sensor de muting B
Sensor de muting A
Protección
Objeto a de-
Protección
© Panasonic Industrial Devices SUNX Co., Ltd. 2017
ADVERTENCIA
Barrera de seguridad
S (m/seg)
tectar
(1)
(1)
(2)
Zona segura
Tensión a
ON
0V ó +V
Sensor de muting C
Sensor de muting D
(1) La distancia entre los sensores de muting A y C
y entre B y D debe ser más corta que la longitud
total del objeto a ser detectado.
(2) El objeto a detectar debe recorrer la distancia en-
tre los sensores de muting A y B en un intervalo
de tiempo de 0,03 s a 3 s.
Distancia entre A y B (m): S (m/s) x 3 (s)
S: Velocidad del objeto a detectar (m/s)
(3) El objeto a detectar debe recorrer la distancia
entre los sensores de muting C y D en menos de
3 segundos.
Distancia entre C y D (m): S (m/s) x 3 (s)
S: Velocidad del objeto a detectar (m/s)
(3)
Zona peligrosa
Funciones
Tensión a
OFF
Abierto
117
