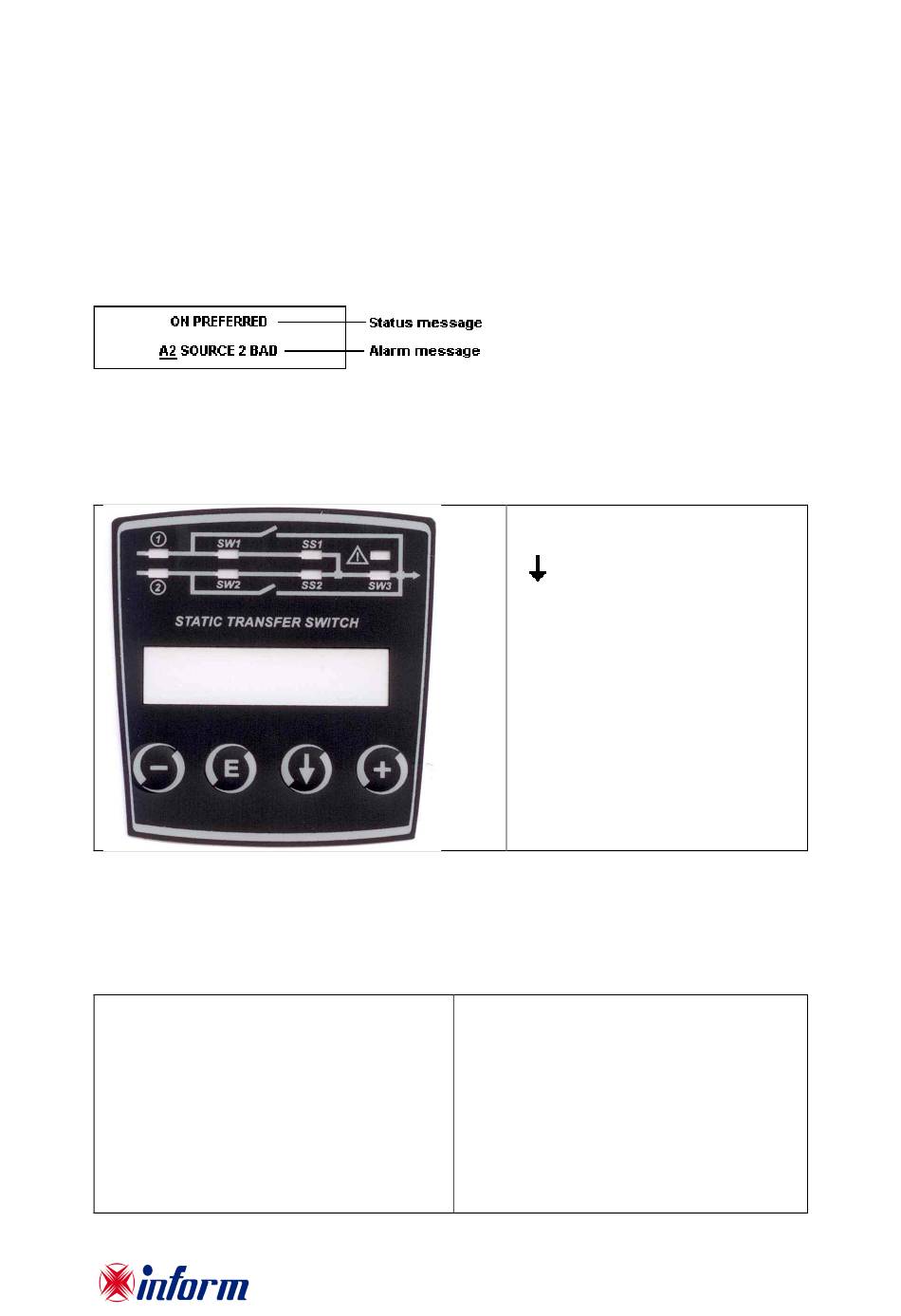

DISPLAY
En el centro del panel de control hay 2 líneas, por línea 16 caracteres alfanuméricos, lo que
proporciona, en primer plano y en tiempo real una descripción detallada del estado actual del STS.
Directamente desde el panel frontal se puede controlar el STS, ver los valores eléctricos de la entrada,
salidas, etc .. y hacer los ajustes de la máquina principal.
La función de las líneas son los siguientes:
Estado de primera línea, elementos de menú y parámetros medidos
•
Segunda línea, timesharng para alarmas
•
La A2 al principio del mensaje de alarma en la segunda línea muestra el código de alarma estándar, la
parte de mensaje restante puede ser diferente en cada idioma, pero el código de alarma es estándar
para todos los idiomas.
ESQUEMA ELÉCTRICO
MENÚS DE PANTALLA
La función del panel LCD se organiza como una estructura de menú de 2 niveles.
- Menú principal
- Sub-menus
MENÚ PRINCIPAL
NIVEL DE MENSAJES DE ESTADO
MENÚ DE MEDIDAS
MENÚ DE COMANDO
MENÚ DE ALARMAS
MENÚ OPCIONES
TIME MENU
MENÚ DE INFORMACIÓN
AJUSTAR MENÚ
PASSWORD DE SERVICIO
CONTRASEÑA DE USUARIO
SÍMBOLOS CLAVE
Mover un paso hacia abajo en el
menú
E
Botón ENTER para acceder al menú
o confirmar una selección
-
Mover las opciones o mover el cursor
a la izquierda 1 paso
+
Mover las opciones o mover el
cursor a la derecha 1 paso
Utilice
el
botón
desplazarse por el menú
Utilice el botón < E > enter para ir al
submenú
hacia
abajo
para
