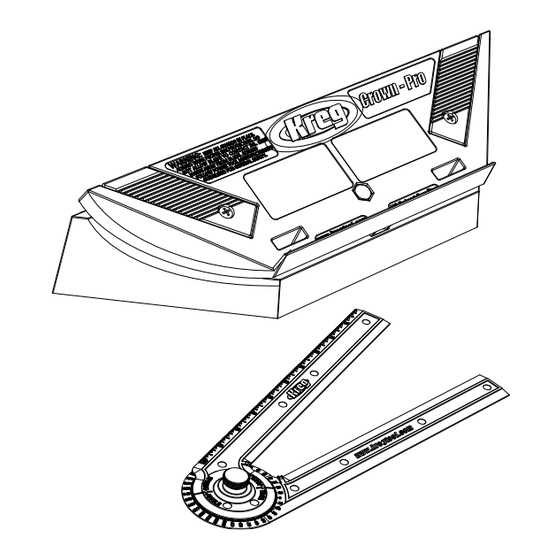

  • Página 1 Crown-Pro ™ Owner’s Manual Guide d’utilisation Manual del propietario NK7825 www.kregtool.com Version 5 - 4/2018...
  • Página 2: Safety Guidelines

    Be sure to read the instructions and the safety warnings completely before using this tool. • Always wear proper eye protection • Do not allow the blade to contact Crown-Pro ™ • Keep hands away from the blade • Always follow power tool manufacturer’s guidelines for general safety •...
  • Página 3 However, there is more to know about the installation process, and Kreg recommends and suggest this process found ® at www.kregtool.com. Visit the Crown-Pro product page and ™ watch a step-by-step process and demonstration as well as tips and tricks to help you along the way.
  • Página 4: Parts List

    Parts List: A. Base x 1 B. Rubber Feet x 10 C. Height Extenders x 2 D. Small Bolts x 2 E. Small Matching Nuts x 2 I. Slide Guide x 1 F. Molding platform x 1 J. Small Screws x 2 G.
  • Página 5 Assembly Slide Guide Fig. 1 Fig. 2 Fig. 3 Step 2. Add the 10 included Rubber Feet (B) to the Base (A) for a solid hold on your work surface (Fig. 3). Connect the Molding Platform (F) to the Base (A) with the Large Bolt (G) (Fig.
  • Página 6 Step-by-Step 38° Bottom of Molding (against the wall) Find the spring angle of your molding using the included Angle Finder. A. There are three common spring angles (38°, 45°, and 52°). The spring angle is simply the angle at which the bottom of the molding intersects the wall.
  • Página 7 Step-by-Step 38° Set your Crown-Pro to match the spring ™ angle using the adjustment nut on the back. A. Loosen the Plastic Thumb Nut (H) on the bottom of the Crown-Pro slightly so the angle can be set ™ on the Spring Scale (K). Set the scale to match your spring angle and re-tighten the nut.
  • Página 8 Wall Outside Corner Determining the type of cut based on the corners of your walls. How you will position the Crown-Pro in relation to ™ your saw, and how you position your saw will be determined by what type of cut you will be making.
  • Página 9 Step-by-Step 88° ÷ 2 = 44° 92° 88° 0° 90° Example “A” Example “B” Use the Angle Finder to calculate the necessary saw angle Before each corner cut you make, it’s important to find the angle of the wall before setting your saw. Often times your corner angle will be off by a few degrees, resulting in a gap between the molding if you don’t properly compensate with your saw.
  • Página 10 Step-by-Step Prepare to make your cut Use the diagrams below to set your Crown-Pro based on your type of cut (Step 3) and set your saw angle based on your wall angle (Step 4) Right Inside Corner: • Position your Crown-Pro™...
  • Página 11 Once the Crown-Pro and the miter saw have ™ been correctly set, it’s time to make your first cut. Before you set the molding in the Crown-Pro ™ you must first flip it 180°. This will make it so your molding is upside down (as shown). The bottom of your molding will actually be face-up in the Crown-Pro ™...
  • Página 12: Consignes De Sécurité

    • Assurez-vous de soutenir adéquatement les longues pièces de moulure. • Maintenez l’appareil bien aligné et en bonne condition. • Fixez solidement au Crown-Pro™ toute pièce sur laquelle vous travaillez. Avertissement : Le non-respect de ces consignes peut causer des blessures graves.
  • Página 13 Kreg ® que vous trouverez à l’adresse www.kregtool.com. Visitez la page des produits Crown-Pro™ pour voir le processus d’installation en détail et une démonstration ainsi que des conseils et astuces qui vous aideront lors de l’installation. Conseils pour l’installation : Pour plus de solidité, appliquez de la colle à...
  • Página 14: Liste Des Pièces

    Liste des pièces : A. Base x 1 B. Pied en caoutchouc x 10 C. Éléments de rallonge x 2 D. Petits boulons x 2 E. Petits écrous correspondants x 2 F. Porte-moulure x 1 I. Guide de glissière x 1 G.
  • Página 15 Assemblage Guide de glissière Fig. 1 Fig. 2 Fig. 3 Étape 2. Fixez les 10 pieds en caoutchouc (B) inclus à la base (A) pour une bonne prise sur la surface de travail (Fig. 3). Fixez le porte-moulure (F) à la base (A) à l’aide du grand boulon (G) (Fig.
  • Página 16: Instructions Détaillées

    Instructions détaillées 38° Bas de la moulure (contre le mur) Déterminez l’angle d’inclinaison de votre moulure à l’aide du rapporteur d’angles inclus. A. L’angle d’inclinaison de la plupart des moulures est de 38, 45 ou 52 degrés. Il s’agit de l’angle que fait le bas de la moulure avec le mur.
  • Página 17 à l’aide de l’écrou de réglage situé à l’arrière. A. Desserrez l’écrou de serrage en plastique (H) situé au bas du Crown-Pro™ de façon à pouvoir régler l’angle sur l’échelle d’inclinaison (K). Ajustez-la en fonction de l’angle d’inclinaison et resserrez l’écrou.
  • Página 18 Coin extérieur Déterminez le type de coupe en fonction des coins de vos murs. La position appropriée du Crown-Pro™ et de la scie varie selon le type de coupe que vous effectuez. (Consultez l’étape 5.) Il existe 4 types de coupe : coin intérieur gauche, coin intérieur droit, coin extérieur gauche et coin...
  • Página 19 Instructions détaillées 88° ÷ 2 = 44° 92° 88° 0° 90° Exemple « A » Exemple « B » Utilisez le rapporteur d’angles pour mesure l’angle de votre scie Avant d’effectuer chaque coupe de coin, vous devez mesurer l’angle du mur afin de pouvoir régler votre scie. Il arrive souvent qu’un angle soit inexact de quelques degrés, ce qui crée un espace entre les moulures si vous n’ajustez pas correctement votre scie.
  • Página 20 Instructions détaillées Préparez la coupe. En vous référant aux illustrations ci-dessous, réglez le Crown-Pro™ en fonction du type de coupe (étape 3) et réglez l’angle de votre scie en fonction de l’angle du mur (étape 4). Coin intérieur droit : •...
  • Página 21 (contre le plafond) Placez votre moulure sur le Crown-Pro™ et effectuez la coupe. Une fois le Crown-Pro™ et la scie à onglet correctement réglés, passez à la coupe. Avant de poser la moulure sur le Crown-Pro™, tournez-la de 180° de façon à la placer à l’envers (tel qu’il est illustré).
  • Página 22: Pautas De Seguridad

    Pautas de seguridad ¡Felicitaciones por elegir un Kreg Crown-Pro™! Asegúrese de leer completamente las instrucciones y advertencias de seguridad antes de utilizar esta herramienta. • Use siempre lentes de protección adecuados • No permita que la cuchilla entre en contacto con el Crown-Pro™...
  • Página 23: Información Sobre Kreg

    Kreg® recomienda y sugiere este proceso que se encuentra en www.kregtool.com. Visite la página del producto de Crown-Pro™ y vea paso a paso el proceso y la demostración así como los consejos y trucos para ayudarlo en todo el proceso.
  • Página 24: Lista De Piezas

    Lista de piezas: A. Base x 1 B. Patas de goma x 10 C. Extensores de altura x 2 D. Pernos pequeños x 2 H. Tuerca de mariposa E. Tuercas pequeñas de plástico x 1 que correspondan x 2 I. Guía deslizable x 1 F.
  • Página 25 Ensamblaje Guía deslizable Fig. 1 Fig. 2 Fig. 3 Paso 2. Agregue las 10 patas de goma (B) a la base (A) para obtener un agarre resistente a la superficie de trabajo (Fig. 3). Conecte la plataforma de la moldura (F) a la base (A) con el perno grande (G) (Fig. 1). Coloque la guía deslizable (I) sobre el perno (como se muestra) y fíjela en su lugar con la tuerca de mariposa de plástico (H) (Fig.
  • Página 26 Paso a paso 38° Parte inferior de la moldura (sobre la pared) Encuentre el ángulo con la pared de la moldura utilizando el localizador de ángulo incluido. A. Existen tres ángulos con la pared comunes (38°, 45° y 52°). El ángulo con la pared es simplemente el ángulo en el que la parte inferior de la moldura interseca con la pared.
  • Página 27 ángulo con la pared utilizando la tuerca de ajuste en la parte posterior. A. Afloje levemente la tuerca de mariposa de plástico en la parte inferior del Crown-Pro™ para que el ángulo se pueda establecer en el dinamómetro (K). Ubique el dinamómetro para que coincida con el ángulo con la pared y vuelva a apretar la tuerca.
  • Página 28 Paso a paso Techo Pared Izquierda Derecha Esquina interior Techo Izquierda Derecha Pared Esquina exterior Determinación del tipo de corte basándose en las esquinas de las paredes. La forma en que ubicará el Crown-ProTM en relación con la sierra y la forma en que ubicará la sierra dependerán de qué...
  • Página 29 Paso a paso 88° ÷ 2 = 44° 92° 88° 0° 90° Ejemplo “A” Ejemplo “B” Utilice el localizador de ángulo para calcular el ángulo necesario de la sierra. Antes de hacer cada corte de esquina, es importante encontrar el ángulo de la pared antes de colocar la sierra. A veces el ángulo de esquina estará...
  • Página 30 • Gire la sierra hacia el lado contrario del Crown-Pro™. *Los diagramas solo indican una colocación estimada. Durante el uso real, el Crown-Pro™ se apoyará directamente en la plataforma de la sierra, cerca de la cuchilla. 800-447-8638...
  • Página 31 (sobre el techo) Coloque la moldura en el Crown-Pro™ y realice el corte. Una vez que el Crown-Pro™ y la sierra ingletadora se hayan ajustado correctamente, es hora de realizar el primer corte. Antes de colocar la moldura en el Crown-Pro™, primero debe rotarla en 180°.
  • Página 32 • 800.447.8638 For assistance with any Kreg product, contact us through our Web site or call Customer Service. Si vous avez besoin d’aide concernant les produits Kreg, communiquez avec nous sur notre site Web ou appelez notre service à la clientèle.
