GUIA DE REFERENCIA RAPIDA
Problema: Scooter no enciende
Síntomas:
Baterías no conectadas
Disyuntor trasero ha saltado
Secciones delantera y
trasera no conectadas
Problema: Scooter se enciende pero no anda
Síntomas:
Baterías sin carga
Cargador enchufado
Motor en modo manual
Problema: Scooter parece lento
Síntomas:
Baterías sin carga
Regulador de velocidad bajo
Problema: El asiento se mueve durante la conducción
Síntomas:
Asiento no bloqueado
Problema: Manillar parece suelto o se mueve libremente
Síntomas:
Perdida del regulador inclinación
Bloqueo de manillar aplicado
Problema: La bocina suena involuntariamente / automática
Síntomas:
Scooter ha detectado un fallo
Scout Electric Scooter
Solución:
Revisar conexión baterías
Pulsa resetear baterías
Revisar conexión parte
delantera y trasera de scooter
Solución:
Recargar baterías
Desconectar cargador del scooter
Pulse palanca modo conducción
Solución:
Cargar baterías
Gire el regulador de velocidad
Solución:
Mueva suavemente el asiento
hasta la posición de bloqueo
Solución:
Apriete el ajuste de inclinación
del manillar.
Quite el
bloqueo del manillar
Solución:
Asegúrese que la palanca de
movimiento se libera y
enciende y apaga varias
veces. Recarga las baterías si
el problema persiste.
CONTENIDO
1. PREFACIO
2. AVISO DE SEGURIDAD
3. Introducción
4. Funcionamiento
5. CONDUCCION EN CARRETERA
6. CARGA Y CUIDADO DE LA BATERIA
7.1 Comprobación Diaria
7.6 Movimiento
7.7 Desmontaje del Scooter para el
Transporte
7.8 Montaje Scooter
10. GARANTIA
11. ANEXO REGISTRO SERVICIO
Page 1 of 16
Owner's Handbook (Code: MS008_IFU 08/13)
Publicidad
Tabla de contenido

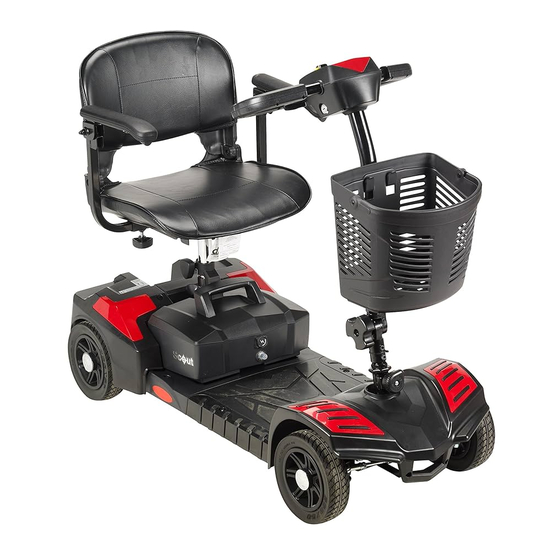

Resumen de contenidos para Drive Medical SCOUT 4
-
Página 1: Tabla De Contenido
CONTENIDO GUIA DE REFERENCIA RAPIDA Problema: Scooter no enciende Síntomas: Solución: 1. PREFACIO Baterías no conectadas Revisar conexión baterías Disyuntor trasero ha saltado Pulsa resetear baterías 2. AVISO DE SEGURIDAD Secciones delantera y Revisar conexión parte trasera no conectadas delantera y trasera de scooter 2.1 Antes de Conducir Problema: Scooter se enciende pero no anda 2.2 Mientras Conduce... -
Página 2: Antes De Conducir
PREFACIO E INTRODUCCION Por favor, lea atentamente este manual de usuario antes 2. SEGURIDAD de usar el scooter para asegurar que usted usa el scooter de forma segura. El uso inadecuado de la moto puede causar daños, lesiones o accidentes de tráfico 2.1 Antes de Conducir ... -
Página 3: Mientras Conduce
La adicción de componentes o accesorios puede seated on the scooter or on an incline! afectar a la susceptibilidad EMI del scooter. No instale accesorios que no sean Drive Medical OPERATION OF THE FREEWHEEL LEVER Always pull UP FIRMLY for freewheel mode... -
Página 4: Control Panel
3. INTRODUCCION PARTES Llave de contacto.La llave de contacto actúa como interruptor para el encendido del scooter. Para FOTOGRAFIA SCOUT 4 RUEDAS encender el scooter gire en sentido horario y el medidos de la batería se iluminará. Para apagarlo gire... -
Página 5: Ajustando La Altura Del Asiento
Frenado - Freno Electrománético. Suelte la primero reinicie el scooter y asegúrese que la palanca maneta de movimiento y el freno está liberada.Si el problema persiste, contacte con su distribuidor Drive Medical electromágnético se activará automáticamente y el scooter se detendrá. Atención En una pendiente, nunca libere el motor del Usted debe recargar las baterías después de... -
Página 6: Liberador Motor
Liberador motor Ajuste manillar El manillar puede ajustarse en muchas posiciones Modo conducción: diferentes, para adaptarse al usuario. Empuje la palanca hacia Aflojando el tornillo (como se muestra abajo) el abajo completamente y el manillar se puede mover. scooter estará preparado Usando la otra mano, coloque el manillar en para funcionar con el la posición deseado y vuelva a apretar tornillo... -
Página 7: Conduciendo En Carretera
5. Conduciendo en Carretera 6. Batería Carga y Mantenimiento Arranque y conducción La batería se puede cargar tanto si está en el 1. Asegúrese de que el asiento está bien instalado. scooter o fuera de él. 2. Asegúrese que el manillar está fijado adecuadamente Para cargar y el bloqueo está... -
Página 8: Luz Del Cargador
Luz del Cargador Sobre el Pack de Baterías La luz del cargador se iluminará en color naranja para El pack de baterías contiene 2 baterías de 12v. Las indicar que está cargando. La duración de la carga es baterías son de plomo y no requieren de unas 8 horas (para las baterías de 15Ah) ó... -
Página 9: Inspeccion Y Mantenimiento
Use un paño suave húmedo, bien estrujado para 7. Inspección y Mantenimiento mantener su scooter limpio y libre de polvo. Utilice un paño húmedo con detergente suave. 7.1 Comprobación Semanl Advertencia Compruebe los siguientes elementos antes de conducir. Si ... -
Página 10: Desarmar El Scooter
7.7 Desarmar el scooter 7.8 Montando el scooter Todos los modelos de Scout se puede desmontar en 1. Alinee las dos partes de scooter. cuatro piezas sin herramientas: asiento, sección Levante la delantera, sección trasera y pack de baterías maneta y deje El procedimiento para desmontar un scooter es el descender la mismo para todos. -
Página 11: Problemas
8. Solución de Problemas Guía de soluciones de problemas. También en la página 1 del manual Problema: El Scooter no enciende Síntomas: Solución: Baterías no conectadas Compruebe baterías conectadas Disyuntor ha saltado Pulse disyuntor Sección delantera y trasera Compruebe conexión sección ha saltado delantera y trasera Problema: El scooter enciende pero no se mueve... -
Página 12: Especificaciones
Pesos por partes 9. Especificaciones Pesos de las partes de Scout 4 Ruedas: Modelo Scout 3-ruedas Dimension 108cm x 48cm x 91cm Asiento – 7.2kg (15.9lb) • (L x W x H) 42.5” x 19” x 36” Sección Frontal (4-ruedas) - 15.8kg (34.7lb) •... - Página 13 Controller S/No. cubiertos por garantía, a no ser que dichos elementos requieran reparación o reemplazo claramente como resultado directo de un defecto de fabricación También, tenga en cuenta su distribuidor Drive Medical Dichos elementos incluyen (entre otros): Comercial tapicería, neumáticos, baterías Dirección...
-
Página 14: Controlador
Appendix A: Registro Servicio AÑO AÑO Fechas Servicio Fecha de Servicio Controlador Upholstery Encedido/Apagado Asiento Control Velocidad Respaldo Frenado Reposabrazos Conector Recarga Eléctrico Baterías Conxiones Niveles Luces Conexión Test Funcionamiento Test de Descarga Hacia delante Ruedas y Hacia atrás Neumáticos Dibujo Parada de Emergencia Presión... - Página 15 Notas: Owner’s Handbook (Code: MS008_IFU 08/13) Scout Electric Scooter Page 15 of 16...
- Página 16 Notes: Owner’s Handbook (Code: MS008_IFU 08/13) Scout Electric Scooter Page 16 of 16...
