ETAPA 7
Encaje el termómetro (pieza 14) utilizando su arandela metálica (pieza 20) y la tuerca
mariposa (pieza 17), como muestran las figuras 34 y 35.
Figura 34

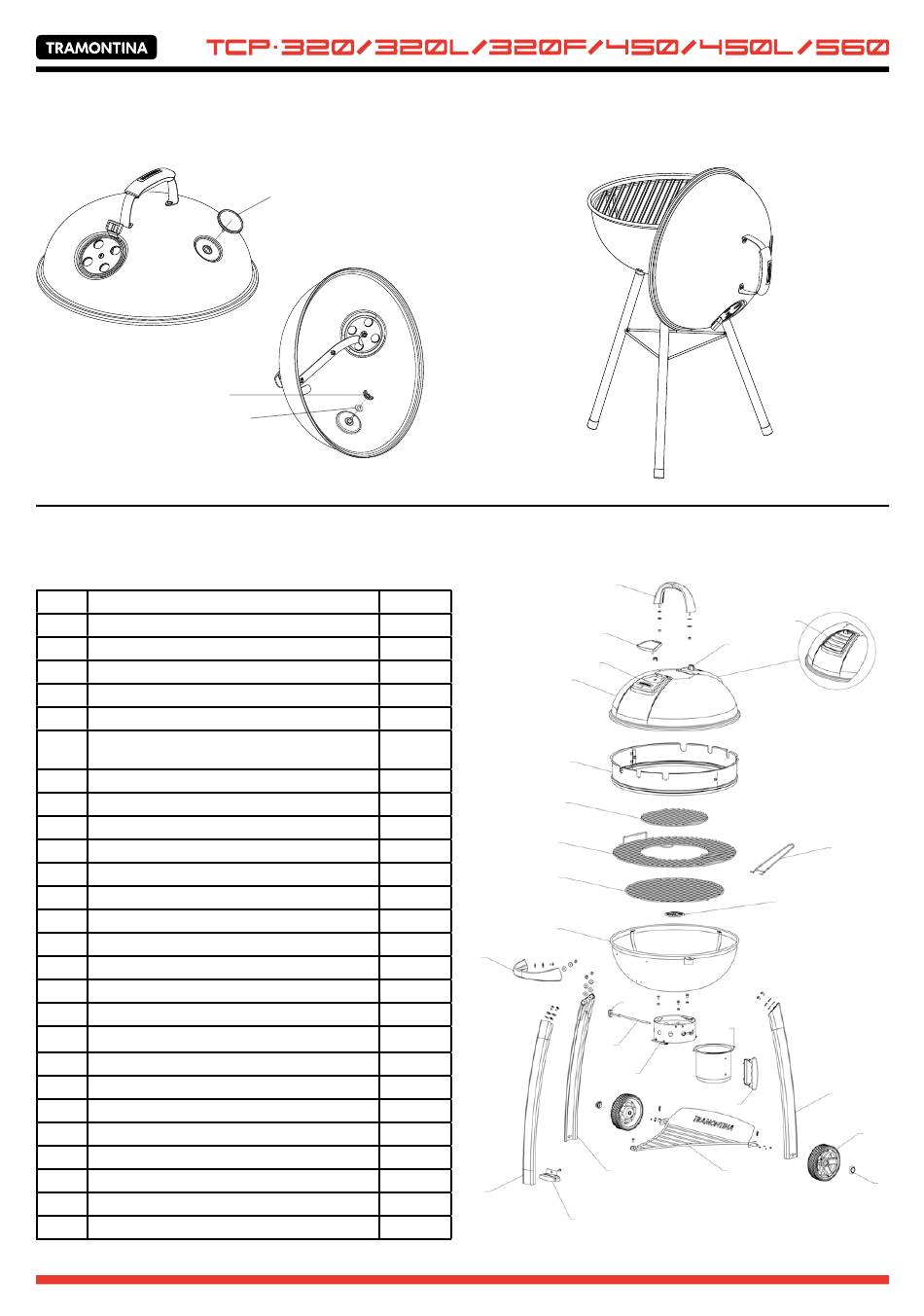

3.6. MODELO TCP-560

3.6.1. Components:

PIEZA DESCRIPCIÓN
1 ASA DE BAQUELITA DE LA TAPA
2 TERMÓMETRO DE ACERO INOXIDABLE
3 TAPA DE ACERO ESMALTADO
4 ARO DE ACERO INOXIDABLE PARA PINCHOS (2 MITADES)
5 PARRILLA DE ACERO INOXIDABLE CENTRAL PARA COCCIÓN
6 PARRILLA DE ACERO INOXIDABLE MAYOR PARA
COCCIÓN
7 REJILLA DE ACERO INOXIDABLE PARA CARBÓN
8 BOWL DE ACERO ESMALTADO
9 ASA DE BAQUELITA DEL BOWL
10 MANIJA DE NYLON DE LA SALIDA DE AIRE
11 PATA DELANTERA DE ACERO PINTADO
12 PATA IZQUIERDA DE ACERO PINTADO
13 PATA DERECHA DE ACERO PINTADO
14 BASE DE APOYO DE ACERO PINTADO
15 PARRILLA METÁLICA INFERIOR
16 RUEDA PLÁSTICA REVESTIDA DE GOMA
17 TAPA PLÁSTICA DE LA RUEDA
18 RECOGEDOR DE CENIZAS DE ACERO ESMALTADO
19 ASA PLÁSTICA DEL RECOGEDOR DE CENIZAS
20 ARO DE ACERO INOXIDABLE PARA ENTRADA DE AIRE
21 EJE METÁLICO DEL ARO PARA ENTRADA DE AIRE
22 FILTRO SEPARADOR DE CENIZAS DE ACERO ESMALTADO
23 UTENSILIO PARA MANEJAR PARRILLAS
24 MANIJA DE NYLON
25 BASE DE ACERO INOXIDABLE PARA EL TERMÓMETRO
26 SALIDA DE AIRE DE ACERO INOXIDABLE
14
17
20
El soporte interno permite que la tapa quede apoyada en el cuerpo del grill, como
muestra la figura 36.
Figura 35
CANTIDAD
1
1
1
3
1
1
1
4
1
5
1
1
6
1
1
7
1
1
8
1
9
1
2
2
1
1
1
1
1
1
1
11
1
1
13
Figura 36
1
2
10
25
24
18
21
20
19
15
13
14
26
23
22
12
16
17
