3. Retire la contratuerca interior del tornillo del
mecanismo de ajuste, los herrajes del soporte, y el
conjunto del mecanismo de ajuste de la chapa lateral
(Fig. 29).
5
6
2
4

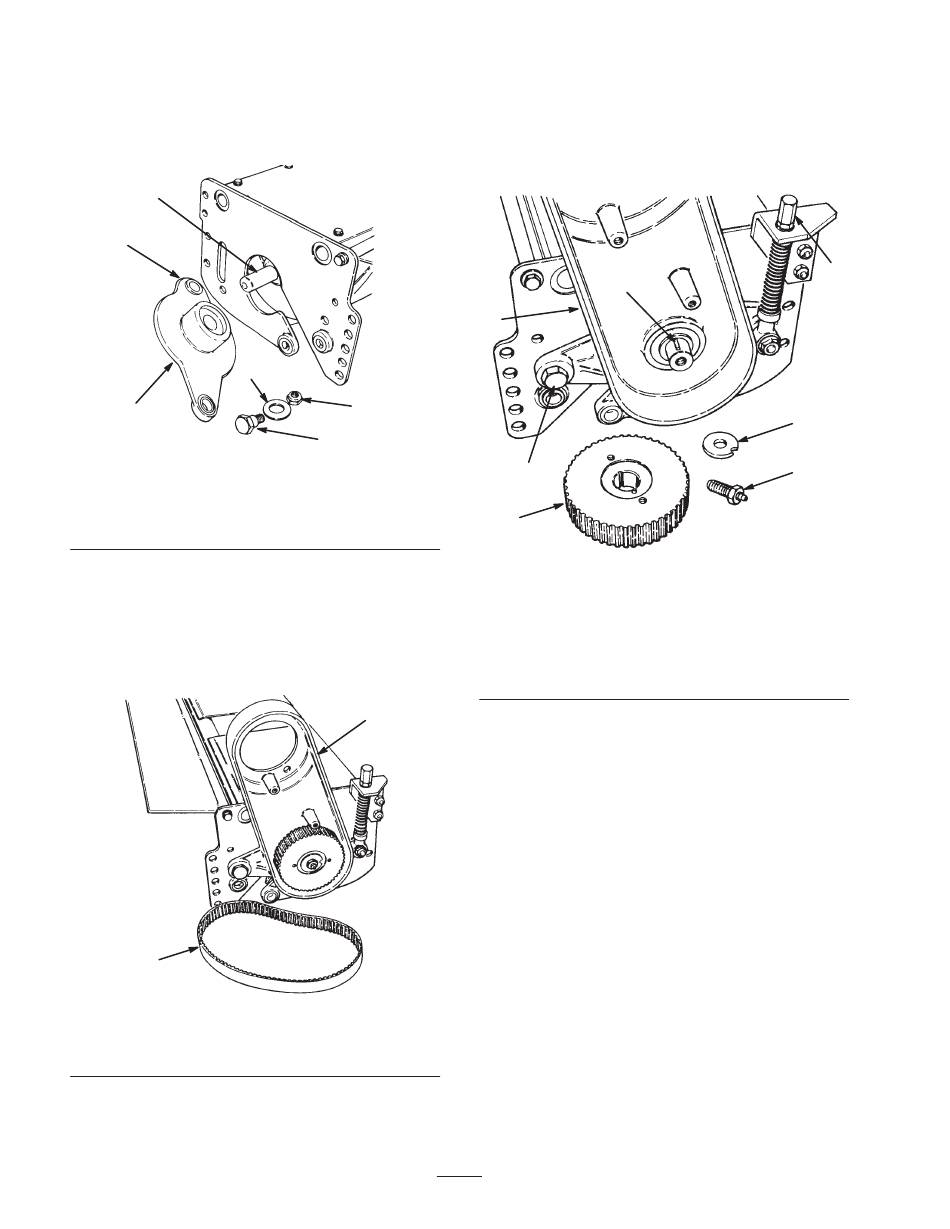

Figura 29
1. Contratuerca
2. Arandela Belleville
3. Perno
4. Desmonte la tuerca cónica del perno de fijación del
alojamiento del cojinete a la chapa lateral, retire la
arandela Belleville y el perno, y separe el alojamiento
del cojinete del eje del molinete (Fig. 30).
5. Retire la cubierta del alojamiento de la transmisión, y
retire la correa de transmisión del alojamiento (Fig. 30).
2
Figura 30
1. Alojamiento de la
transmisión (sin cubierta)
1
3
4. Alojamiento del cojinete
5. Eje del molinete
6. Casquillos de la brida
1
2. Correa de transmisión
18
6. Retire del eje del molinete el tornillo de caperuza del
molinete, la arandela dentada y la arandela de la polea
(Fig. 31).
Nota: El tornillo de caperuza se monta usando un fijador
de roscas.
6
4
7
3
Figura 31
1. Tornillo de caperuza del
molinete
2. Arandela de la polea
3. Polea arrastrada
4. Alojamiento de
transmisión
7. Utilizando un tirador, retire la correa arrastrada del eje
del molinete (Fig. 31). Retire la chaveta del eje del
molinete.
8. Retire el mecanismo de ajuste y la tuerca cónica, la
arandela Belleville y el perno que fija el alojamiento a
la chapa lateral (Fig. 31). Retire el alojamiento.
9. Retire el conjunto del molinete deslizándolo por las
ranuras de las chapas laterales.
10. Para retirar los cojinetes y las juntas del alojamiento
de transmisión, retire el anillo de retención del interior
del alojamiento. Haga palanca para separar la junta
exterior del lateral del alojamiento de la correa de
transmisión. Retire el cojinete y la junta trasera
empujando desde el lado exterior del alojamiento.
11. Para retirar el cojinete y la junta del alojamiento del
cojinete, retire el tapón anti-polvo (Fig. 28) y empuje
el cojinete y la junta para separarlos del alojamiento.
5
2
1
5. Conjunto del mecanismo
de ajuste
6. Chaveta
7. Herrajes del alojamiento
de transmisión
