Roland V-Drums TD-27KV Guia De Instalacion

TD-27KV
Comprobación de los componentes incluidos
1
En cuanto abra el paquete, compruebe si están incluidos todos los componentes.
Si faltara alguno, póngase en contacto con su distribuidor.

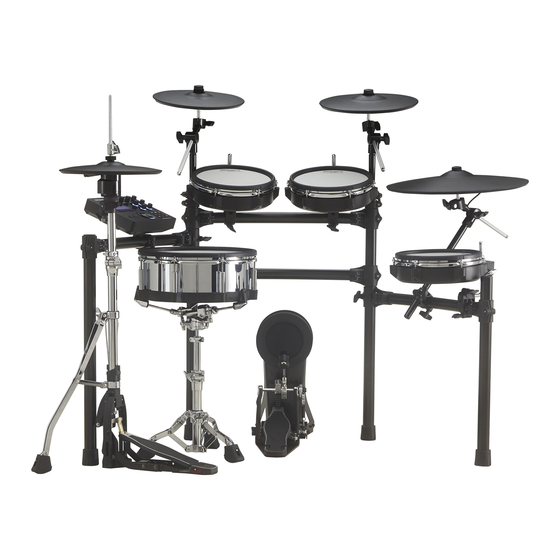

TD-27KV (kit de percusión)
8 TD-27 (módulo de sonido de percusión) x 1
Manuales del usuario
8 Guía de instalación del TD-27KV
8 PD-140DS (caja digital V-Pad) x 1
(este documento)
8 CY-18DR (platillo ride digital V-Cymbal) x 1
8 Inicio rápido de TD-27
8 VH-10 (charles V-Hi-Hat) x 1
8 Manual del usuario del PD-140DS
8 KD-10 (pad de bombo) x 1
8 Manual del usuario del CY-18DR
8 PDX-100 (pads V-Pad para tom 1, 2 y 3) x 3 8 Manual del usuario del VH-10
8 Manual del usuario del KD-10
8 CY-12C (platillo V-Cymbal para crash 1) x 1
8 Manual del usuario del PDX-100
8 CY-13R (platillo V-Cymbal para crash 2) x 1
8 Manual del usuario del CY-13R y el CY-12C
* Los accesorios de TD-27/PD-140DS/CY-18DR
están en sus respectivos embalajes.
MDS-Standard 2 (soporte de batería)
* Cuando compruebe los componentes incluidos con el soporte de batería, consulte el
"Manual del usuario del MDS-Standard 2".
Montaje del soporte de batería (MDS-Standard 2)
2
Monte el soporte de batería siguiendo los pasos descritos en el "Manual del usuario del MDS-Standard 2".
* Esta ilustración del kit de percusión es para un baterista diestro. Si desea configurarlo para un baterista zurdo, siga los pasos descritos
en "Montaje para músicos zurdos" en el "Manual del usuario del MDS-Standard 2".
Barras de montaje de platillo
Mecanismo de sujeción
Sujeciones para pads
Sujeción de varias piezas en el
5
soporte de batería
Utilice la llave de batería incluida para sujetar las distintas partes.
* La configuración descrita en esta guía es para un músico diestro. Si desea configurarla para un
músico zurdo, consulte "Montaje para músicos zurdos" en la página siguiente.
* Para obtener más información sobre cada componente, consulte el manual del usuario del
componente en cuestión.
Montaje del módulo de sonido de percusión (TD-27)
1.
Use los tornillos de mariposa incluidos para
fijar la placa de montaje del módulo de sonido
al módulo de sonido de percusión.
El logotipo de Roland
debe quedar mirando
hacia afuera.
Placa de montaje del módulo de sonido
2. Afloje el tornillo de mariposa del mecanismo
de sujeción del soporte de batería e inserte la
placa de montaje del módulo de sonido.
Tornillo de
sujeción del
mecanismo de
sujeción
3.
Con la llave de batería incluida con el módulo
de sonido de percusión, ajuste el ángulo de la
placa de montaje del módulo de sonido.
Instalación del charles (VH-10)
Sitúelo con el logotipo de Roland en el lado más
alejado, desde el punto de vista del músico.
Ajuste de la posición del platillo
Sujete el platillo
Ajuste la altura de
de modo que su
la varilla de modo
centro no quede
que el punto más
1,2 m
más atrás que las
alto del platillo
barras de la parte
no supere los
trasera del soporte.
1,2 metros.
Montaje de la caja (PD-140DS) en un soporte para caja
El PD-140DS solo se puede usar con un soporte para caja disponible en el mercado.
* Asegúrese de que el soporte para caja que vaya a usar admite un casco de 14 pulgadas.
Inserte la clavija del cable de conexión en el conector DIGITAL TRIGGER OUT del
PD-140DS.
Protector
Conector DIGITAL TRIGGER OUT Cable de conexión
Use el protector para bloquear la conexión.
* 5 1 0 0 0 6 8 7 9 1 - 0 1 *
Guía de instalación
8 Cables
Cable de conexión específico x 1
(empaquetado con el TD-27)
Cable de disparador x 1
Cable de conexión x 2
(empaquetados en las cajas del
PD-140DS y el CY-18DR)
* Este paquete no incluye ningún pedal de bombo, soporte para
charles ni soporte para caja. Use un pedal de bombo, soporte para
charles y soporte para caja de venta en comercios.
* La llave de batería utilizada para fijar los pads se encuentra dentro
del embalaje del módulo de sonido de percusión.
Procedimiento de montaje
1,2 m
* Por razones de seguridad, al extender el soporte de
batería no supere una anchura de 1,2 metros. De lo
contrario, el soporte podría caerse.
1.
Coloque el platillo de modo que la parte convexa
de la barra de montaje del platillo quede
alineada con la parte cóncava de la parte inferior
del platillo.
2. Apriete la tuerca del platillo hasta obtener la
oscilación adecuada.
* Use la tuerca del platillo y la arandela de fieltro que se
incluyen con el soporte de batería.
CRASH1
(CY-12C)
TD-27
CHARLES
(VH-10)
Bien
Ajuste de la tensión del parche
6 8
Ajuste la tensión de modo que el
pad responda a los golpes con la
4 1
sensibilidad adecuada.
2 3
1. Ajuste cada tornillo de afinación
7 5
2. Apriete cada tornillo de afinación
tornillo de
afinación
Antes de usar esta unidad, lea detenidamente las secciones "UTILIZACIÓN SEGURA DE LA UNIDAD" y "NOTAS IMPORTANTES" de este
documento y accesorios. Tras su lectura, guarde el documento o documentos en un lugar accesible para su consulta inmediata.
© 2020 Roland Corporation
Montaje del charles (VH-10)
3
Tornillo de sujeción
Charles
* Logotipo de "Roland" en el
lado más alejado, desde el
punto de vista del músico
Unidad del sensor de movimiento
* Conector CONTROL OUT en el lado
más alejado, desde el punto de vista
del músico
Lámina de aislamiento
* Lado de la esponja hacia arriba
Varilla del platillo
Soportes compatibles
Diámetro: 6,0-7,0 mm
Diámetro: 11,7 mm
como máx.
Montaje del bombo (KD-10)
4
1.
Sujete el pedal de bombo (disponible en el mercado) al
KD-10.
Coloque la maza de forma que golpee el centro del parche y,
a continuación, fije el pedal de bombo y el KD-10 firmemente
en su sitio.
* Preste atención para no pillarse los dedos.
Maza
Referencia
Para más detalles sobre el bombo, consulte el "Manual del usuario del KD-10".
Montaje del platillo crash (CY-12C / CY-13R) y del platillo ride (CY-18DR)
Tuerca del platillo
Arandela de fieltro
Logotipo de "Roland"
en el lado más alejado,
desde el punto de
vista del músico
Parte convexa
CRASH2
(CY-13R)
TOM1 TOM2
(PDX-100)
(PDX-100)
CAJA
TOM3
(PD-140DS) (PDX-100)
BOMBO
(KD-10)
Si utiliza esta unidad sobre una alfombra V-Drums, una plataforma
aislante Noise Eater (NE-10) o una alfombra, apriete más los tornillos de
anclaje para fijar la unidad en su sitio; así le resultará más fácil tocar.
poco a poco siguiendo el orden
indicado en la ilustración.
* Al utilizar la unidad sobre el suelo, los tornillos de anclaje podrían dañarlo.
* Las puntas de los tornillos de anclaje están afiladas. Manipúlelos con cuidado.
de modo
que el parche se tense
uniformemente.
Procedimiento de montaje
1. Extraiga, de la varilla del platillo, el 4. Inserte la varilla del platillo en el orificio
tornillo de sujeción incluido con el de la unidad del sensor de movimiento.
soporte del charles (disponible en el
* Sitúe el conector CONTROL OUT en el lado más
mercado).
alejado, desde el punto de vista del músico.
* El tornillo de sujeción incluido con el soporte del
charles no se utilizará.
5.
Inserte la varilla del platillo en el charles.
* No es necesario retirar el componente de fieltro
Obtendrá la sensibilidad óptima si el logotipo
(o la pieza de goma) del soporte del charles que se
"Roland" queda en la parte más alejada,
utiliza como sujeción del platillo inferior.
desde el punto de vista del baterista.
2.
Compruebe que la varilla del platillo esté
bien fijada. 6.
Con el charles completamente separado
de la unidad del sensor de movimiento,
Para obtener instrucciones sobre el tensado
encienda el TD-27.
de la varilla del platillo, consulte el manual
del usuario del soporte del platillo.
* Si la varilla del platillo está suelta o se mueve,
el charles superior no queda estable, lo que puede
provocar que vibre o que gire, e impedir su correcto
Separación
funcionamiento.
3.
Con el lado de esponja hacia arriba,
inserte la varilla del platillo en la lámina
* Si pone el VH-10 boca abajo, proteja la sujeción y
antivibración.
el sensor de cualquier daño. Maneje la unidad con
cuidado para que no se le caiga ni vuelque.
Esta quedará sobre el componente de fieltro
(o la pieza de goma) del receptor del soporte
del charles.
Referencia
Para más información sobre el charles, consulte el "Manual del usuario del VH-10".
Procedimiento de montaje
2.
Pise el pedal de bombo para cerciorarse de que está
correctamente colocado y en una posición estable.
Asegúrese de que tanto el KD-10 como el pedal de bombo
están en contacto con el suelo.
La maza debe golpear el
centro de la superficie de
golpeo.
Asegúrese de que están en contacto con el suelo.
Instale y fije el pedal de bombo.
Inserte la clavija del cable de conexión
en el conector DIGITAL TRIGGER OUT del
CY-18DR.
Conector DIGITAL TRIGGER OUT
Montaje de los toms (PDX-100)
Aflojar
Apretar
Ajuste de la tensión del parche
Ajuste la tensión de modo que el pad responda a los
golpes con la sensibilidad adecuada.
RIDE
* Antes de usar el pad, apriete el parche de modo que la tensión
(CY-18DR)
sea bastante firme.
1 3
6
4 2
tornillo de
afinación
NOTA
El ajuste de la tensión del parche afecta solamente a la
respuesta del parche y no cambia la altura tonal del sonido
como lo haría en una batería acústica.
Los ajustes de altura tonal se realizan editando el sonido en
el módulo de sonido de percusión. Para más información,
consulte el "TD-27 Guía rápida".
Instalación del bombo (KD-10)
Ajuste de los tornillos de anclaje
Si se utiliza sobre una alfombra
V-Drum, una plataforma
aislante Noise Eater o una
alfombra convencional
tornillo de sujeción
unidad del sensor de
movimiento
Protector
Cable de conexión
Use el protector
para bloquear la
conexión.
Varilla
1.
Ajuste cada tornillo de afinación
poco a poco siguiendo el orden
indicado en la ilustración.
5
2. Apriete cada tornillo de
afinación de modo que el
parche se tense uniformemente.
Si se utiliza sobre el
suelo
