Manuales relacionados para Shure AD3
Resumen de contenidos para Shure AD3

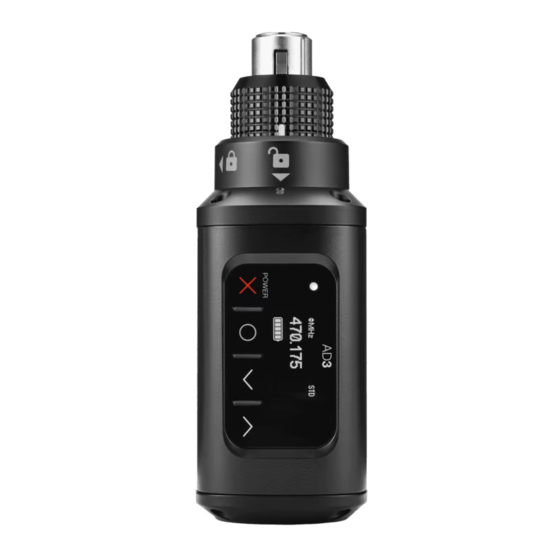

- Página 1 Transmisor enchufable User guide for the AD3 Axient Digital plug-on transmitter. Version: 2.1 (2020-H)
-
Página 2: Tabla De Contenido
Table of Contents Configuración de la frecuencia manualmente AD3 Transmisor enchufable Actualización del firmware ADVERTENCIA Versiones del firmware Actualización del transmisor Transmisor enchufable Axient Digital AD3 Características Silenciamiento de RF Componentes que se incluyen Inicio seguro Accesorios opcionales Sobrecarga de entrada Descripción general del transmisor AD3... -
Página 3: Ad3 Transmisor Enchufable
AD de Axient Digital, que ofrece una calidad de audio y un rendimiento de RF impecables, una amplia sincronización y funciones de cifrado. El AD3 es compatible con los receptores AD4D y AD4Q de Axient Digital en modo estándar o de alta densidad y presenta un diseño de conector XLR personalizado, rápido y seguro. -
Página 4: Características
Shure Incorporated nes de baterías recargables convencionales AA y de la serie SB900 de Shure, y controles y menús simples y fáciles de usar. Este transmisor cuenta con un chasis metálico liviano y resistente, y está diseñado para resistir el sudor, la humedad y la su... -
Página 5: Descripción General Del Transmisor Ad3
Los LED rojo, amarillo y verde indican niveles de audio promedio y pico. Este LED se ilumina en rojo cuando se activa el limitador. ⑧ Puerto USB-C Suministra energía o carga la batería recargable de Shure. El LED indica el estado de carga cuando se conecta a una fuente de alimentación. ◦... -
Página 6: ⑭ Gancho Para Cinturón
Baterías AA: coloque las baterías (observe las marcas de polaridad) y el adaptador AA como se muestra a conti nuación y cierre la tapa. ◦ Batería recargable de Shure: coloque la batería como se muestra (observe las marcas de polaridad). Retire el adaptador AA y cierre la tapa para asegurar la batería. 6/23... -
Página 7: Fijación De Tipo De Batería Aa
Para asegurar una visualización precisa del tiempo de funcionamiento del transmisor, establezca el tipo de batería para que coincida con la batería que instaló. Nota: Si hay una batería recargable de Shure instalada, no es necesario seleccionar un tipo de batería, ya que se mostrará el tipo Shure. Desplácese a Utilities y seleccione Battery. -
Página 8: Batería Recargable Shure
Temperature: temperatura de la batería en °C y °F Alimentación a través de USB Cuando el transmisor AD3 funciona con baterías AA o sin baterías, el puerto USBC de la parte inferior del transmisor se pue de conectar a una fuente de alimentación adecuada para alimentarlo. -
Página 9: Baterías Aa Y Tiempo De Funcionamiento Del Transmisor
Durante el almacenamiento, revise las baterías cada 6 meses y recárguelas a un 40 % de su capacidad, según sea nece sario Para obtener información adicional sobre baterías recargables, visite www.shure.com. Baterías AA y tiempo de funcionamiento del transmisor Los transmisores son compatibles con las baterías AA de los siguientes tipos: •... -
Página 10: Descripción De Menús
Shure Incorporated Manténgalo presionado para encender o apagar el transmisor. Actúa como el botón “atrás” para regresar a menús o parámetros previos sin confirmar un cambio de valores. Sirve para entrar a vistas de menús y confirmar cambios de parámetros ∨∧... -
Página 11: Disposición De La Pantalla Inicial
Shure Incorporated • Para salir de un menú sin guardar los cambios hechos, pulse X Disposición de la pantalla inicial La pantalla inicial muestra la información y el estado del transmisor. Existen cuatro tipos de datos que puede elegir para ver en la pantalla de inicio. Use los botones de flecha para seleccionar... -
Página 12: Configuración De La Frecuencia Manualmente
Shure Incorporated Nota: La banda del receptor debe coincidir con la banda del transmisor. Seleccione un canal del receptor. Sintonice el canal en una frecuencia disponible usando el escaneo en grupo o gire manualmente a una frecuencia abierta. Encienda el transmisor. -
Página 13: Versiones Del Firmware
Shure Incorporated las nuevas versiones del firmware se pueden cargar e instalar con Shure Update Utility. La herramienta Shure Update Utility se puede descargar desde http://www.shure.com/. Versiones del firmware Cuando realice una actualización, descargue primero el firmware del receptor y luego actualice los transmisores con firmware de la misma versión para asegurar un funcionamiento consistente. -
Página 14: Sobrecarga De Entrada
Shure Incorporated Opciones del menú Inicio seguro: • RF: Mute o On • Locks: None, Pwr, Menu y All • Phantom: Off, +12V y +48V Utilice los botones de navegación para realizar cambios. Sugerencia: Para salir del menú Inicio seguro, presione X. -
Página 15: Niveles De Audio Coincidentes Con La Compensación
Shure Incorporated Niveles de audio coincidentes con la compensación Al vincular dos o más transmisores a un receptor, puede haber una diferencia en los niveles de volumen entre micrófonos o instrumentos. Si esto sucede, utilice la función Offset para emparejar los niveles de audio y eliminar las diferencias de volu... -
Página 16: Menú Audio
Shure Incorporated Menú Audio Phantom Agrega alimentación phantom para los micrófonos de condensador. Seleccione +12 V o +48 V según lo requiera el micró fono. Panel de entrada/Refuerzo Ajuste el panel para evitar sobrecargar la entrada de audio o agregue refuerzo a las fuentes de salida baja. Elija entre –12 dB, Off (predeterminado) y +12 dB. -
Página 17: Especificaciones
Battery Life: Tiempo de funcionamiento reportado en la pantalla de barra y tiempo (horas:minutos) ◦ Battery Time to Full (solo aparece cuando la batería recargable de Shure se está cargando de forma externa): el tiempo que falta para que la batería se cargue por completo ◦... -
Página 18: Entrada De Audio
Shure Incorporated Caja Metal colado Gama de temperatura de funcionamiento -10°C (-14°F) a 50°C (122°F) Intervalo de temperaturas de almacenamiento -40°C (-40°F) a 74°C (165°F) Entrada de audio Conector XLR hembra de 3 clavijas Configuración equilibrado Impedancia Pad 12 dB 26.64 kΩ... -
Página 19: Espaciado Canal-A-Canal
Espaciado canal-a-canal Modo estándar 350 kHz Modo de alta densidad 125 kHz Tipo de modulación digital patentado Shure Axient Alimentación 2 mW, 10 mW, 35 mW Specific Absorption Rate (SAR) < 0.12 W/kg Frequency Bands and Transmitter RF Power Band... - Página 20 Shure Incorporated Band Frequency Range (MHz) RF Power (mW)*** 925 a 937.5 2/10 941 a 960 2/10/35 X56††† 960 a 1000 2/10/35 *with a gap between 608 to 614 MHz. **with a gap between 608 to 614 MHz and a gap between 616 to 653 MHz.
-
Página 21: Informacion De Licencia
Los cambios o modificaciones que no tengan la aprobación expresa de Shure Incorporated podrían anular su autoridad para usar el equipo. La obtención de licencias para los equipos de micrófonos inalámbricos Shure es responsabilidad del usuario, y la posibilidad de obtenerlas depende de la clasificación del usuario y el uso que va a hacer del equipo, así... -
Página 22: Advertencia Para Sistemas Inalámbricos En Australia
Este producto cumple los requisitos esenciales de las directrices europeas pertinentes y califica para llevar el distintivo CE. Por la presente, Shure Incorporated declara que el equipo radioeléctrico es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.shure.com/europe/... -
Página 23: Póngase En Contacto Con El Servicio De Asistencia Al Cliente
Shure Incorporated Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installa...
