MÓDULO DE EXTENSIÓN DE ZONAS
Y SALIDAS CON FUENTE DE ALIMENTACIÓN
®
ACX-201
acx201_es 11/12
El módulo de extensión de zonas y salidas alámbricas con fuente de alimentación
interconecta con el controlador del sistema inalámbrico ACU-100. Está soportado por
el controlador ACU-100 en versión de software 1.06 o posterior. Las 4 zonas y 4
salidas permiten la conexión de dispositivos alámbricos (detectores, sirenas itd.) con
el sistema inalámbrico. Las zonas del módulo de extensión pueden ser configuradas
de igual manera que las zonas alámbricas. Las salidas del módulo de extensión son
salidas de relé. El módulo de extensión ACX-201 ocupa 4 posiciones en el listado de
dispositivos gestionados por le controlador. Está equipado con fuente de alimentación
conmutada 1.2 A con sistema de alimentación y control de batería con la función de
desconexión de la batería descargada.
1. Descripción de la placa base

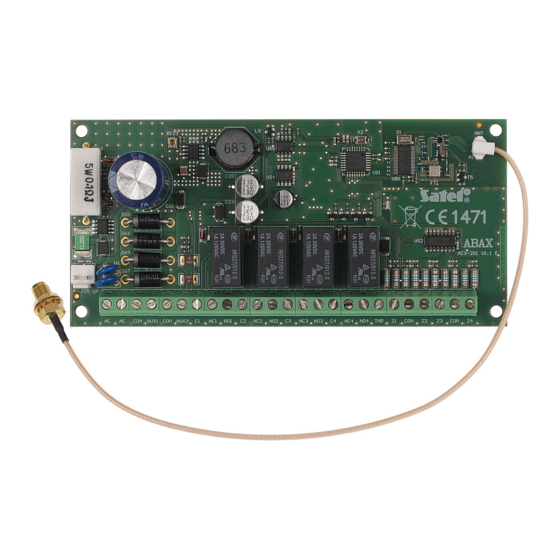

Fig 1. Vista de la placa base.
Descripción de la figura 1:
1 – cables para conectar la batería (rojo +, negro -).
2 – diodos LED. Indican el estado de las salidas. Centellean cuando la salida está
activada.
3 – relés.
4 – diodo LED. Parpadea durante la comunicación con el controlador ACU-100.
5 – pantalla.
