Primeros pasos
Lea las Instrucciones de funcionamiento (Operating
Instructions) para obtener más información. Guarde
este folleto para su futura referencia. El sufijo de
cada número de modelo se ha omitido.
Accesorios incluidos
Los siguientes elementos se incluyen con la cámara IP.
Adaptador de CA—1 unidad.
Referencia. PSLP1242Z
Cubierta de instalación
en el techo—1 unidad.
Referencia. PSKL1023Z
Placa de techo B—1 unidad.
Referencia. PSMD1045Z
Tornillos A—2 unidades.
Referencia. XYN3+J6FY
Notas
•
Si falta algún elemento, contacte con su distribuidor inmediatamente.
•
Los números de referencia que aparecen anteriormente están sujetos a
cambios sin aviso previo.
•
Guarde los materiales de embalaje originales en caso que tenga que
enviar o transportar la unidad en el futuro.
Nº de modelo
Cable de CA
(Tipo C-7)—1 unidad.
Referencia. PSJA1074Z
Placa de techo A—1 unidad.
Referencia. PSZMHCM280M
CD-ROM de instalación—1 unidad.
Referencia. PSQX2871Y
Tornillos B—4 unidades.
Referencia. XTB4+20AFY

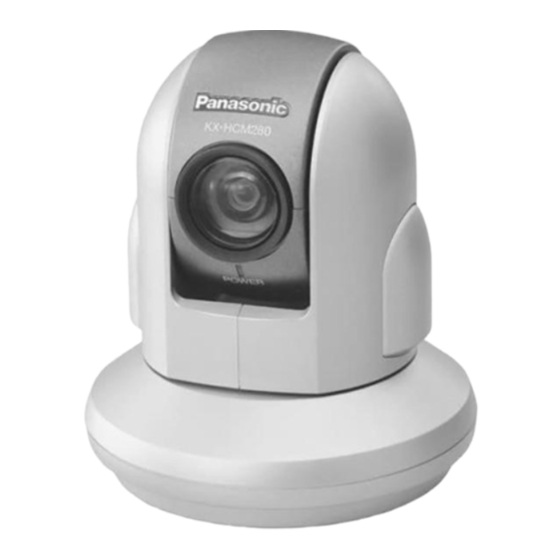

Cámara IP
KX-HCM280
Publicidad
Tabla de contenido
Manuales relacionados para Panasonic KX-HCM280
Resumen de contenidos para Panasonic KX-HCM280
- Página 1 Lea las Instrucciones de funcionamiento (Operating Cámara IP Instructions) para obtener más información. Guarde este folleto para su futura referencia. El sufijo de KX-HCM280 Nº de modelo cada número de modelo se ha omitido. Accesorios incluidos Los siguientes elementos se incluyen con la cámara IP.
-
Página 2: Tipo De Configuración De La Cámara Ip
Primeros pasos Tipo de configuración de la cámara IP La cámara IP se puede conectar a una LAN / Intranet y a Internet. Seleccione uno de los cuatro tipos de configuración de la cámara IP. Los parámetros de red difieren según el tipo de configuración de la cámara IP. [Tipo 1]—Conexión LAN/Intranet con una Ethernet ®... -
Página 3: [Tipo 3]-Conexión Directa A Internet Con Un Módem
Primeros pasos [Tipo 3]—Conexión directa a Internet con un módem La cámara IP se puede instalar independientemente sin PC en la red. Cuando instale la cámara IP según el [Tipo 3], conéctela temporalmente según el [Tipo 1], el [Tipo 2] o el [Tipo 4]. Módem Internet Nota... -
Página 4: Cómo Activar La Cámara Ip Para Su Instalación
/ instale cerca del equipo y que sea fácilmente accesible. • Utilice sólo el adaptador de CA especificado de Panasonic PSLP1242 (Referencia. PSLP1242Z). • Cuando instale la cámara IP en el [Tipo 3], conéctela temporalmente en el [Tipo 1], el [Tipo 2] o el [Tipo 4]. -
Página 5: Parámetros De Red
Primeros pasos Parámetros de red Preparación de los parámetros de red para la cámara IP Antes de empezar a instalar los parámetros de la cámara IP, tenga en cuenta los parámetros de red correspondientes. [Tipo 1] Consulte a su distribuidor de red acerca de los parámetros de red. [Tipo 2] Consulte el manual del router de banda ancha acerca de los parámetros de red. - Página 6 Primeros pasos Tabla de parámetros de red Tipo de configuración de la cámara IP Parámetros [Tipo 1] [Tipo 2] [Tipo 3] [Tipo 4] 80 (por defecto) * Port No. 80 (por defecto) 80 (por defecto)* 80 (por defecto) IP address Seleccione Seleccione Seleccione...
-
Página 7: Instalación Del Servidor Proxy
Primeros pasos Instalación del servidor Proxy Un servidor proxy puede evitar que se conecte directamente a la cámara IP en algunos entornos corporativos. El navegador puede ajustar la comunicación de la dirección IP sin utilizar un servidor proxy. Consulte a su ISP o administrador de red. - Página 8 Primeros pasos Introduzca la dirección IP de la cámara IP desde el ISP o del administrador de red en el campo de información No usar proxy para las direcciones que comiencen por. Haga clic en [Aceptar] en la ventana abierta.
-
Página 9: Instalación Simple Con El Cd-Rom De Instalación
Primeros pasos Instalación simple con el CD-ROM de instalación Una vez terminado el cableado, active la cámara IP e inserte el CD-ROM en la unidad de CD-ROM del PC. El CD-ROM de instalación debería iniciar la aplicación automáticamente. Este programa encuentra automáticamente las cámaras IP en la red. - Página 10 Primeros pasos Haga clic en [Network Configuration]. Aparecerá la ventana Network Camera List. El programa de configuración encuentra todas las cámaras IP conectadas a la red local. Lista todas las direcciones MAC e IP de las cámaras IP. Las cámaras IP que están aisladas por el uso de una puerta de enlace inicial o un router de banda ancha no se detectarán.
- Página 11 Primeros pasos Seleccione la cámara IP que desee en la lista como se muestra en el ejemplo (A) en la ventana Network Camera List en la página 10 y haga clic en [Select]. Aparecerá la ventana Configuration. Consulte la página 5 y página 6 e introduzca los parámetros de red correctos.
- Página 12 Primeros pasos Haga clic en [OK]. Consulte la página 59 en las Instrucciones de funcionamiento acerca de Setup Page (Network window). Haga clic en [Top Page]. Aparecerá la página superior. Haga clic en el idioma para cambiar la pantalla. Consulte la página 38 en las Instrucciones de funcionamiento acerca de Top Page.
-
Página 13: Instalación
Primeros pasos Instalación En las siguientes figuras se muestran dos métodos de instalación. Las direcciones MAC y el número de serie se indican en la etiqueta inferior de la unidad principal de la cámara IP. Grabe las dos en las notas de la cámara IP en la página 3 en las Instrucciones de funcionamiento. -
Página 14: Instalación En El Techo
Primeros pasos Instalación en el techo Instale la cámara IP en una superficie plana sin vibraciones. Ajuste el grado de inclinación a [On the ceiling] en Setup Page en la página 85 en las Instrucciones de funcionamiento. Se pueden considerar dos formas de cableado; el cableado a través de un orificio en el techo o el cableado sin realizar un orificio para un cable en el techo. - Página 15 Primeros pasos Realice un orificio para el cable. Orificio para el cable : 25 mm 65 mm Fije las gomas y las marcas de la cámara IP en la placa de techo A y fíjela. • Asegúrese de que la cámara IP esté bien fijada, con monedas, etc. Coloque las cuatro gomas en su posición.
- Página 16 Todas las marcas registradas que aparecen en este punto pertenecen a sus respectivos propietarios. Las capturas de pantalla se han impreso con el permiso de Microsoft Corporation. 2003 Panasonic Communications Co., Ltd. Todos los derechos reservados. Impreso en Japón PSQX2953ZA...
