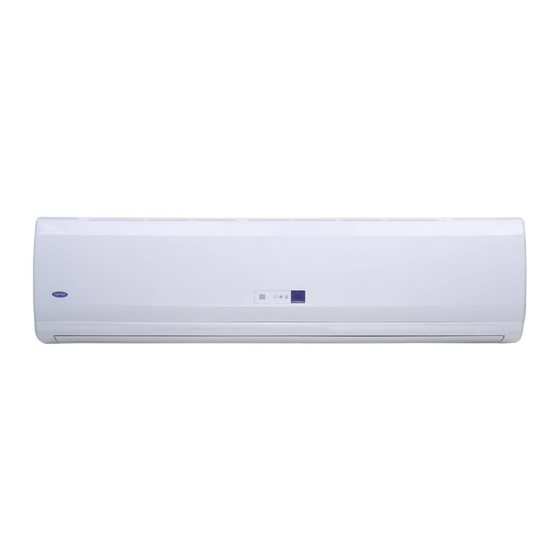

Carrier 53NEC3009 Manual De Instalación
Acondicionador de aire split
Ocultar thumbs
Ver también para 53NEC3009:
- Manual de usuario (12 páginas) ,
- Manual de usuario (16 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Manual de Instalación
Acondicionador de Aire Split
Unidad Interior
Unidad Exterior
FRÍO / CALOR
Unidad Interior
Unidad Exterior
FRÍO SÓLO
Modelo
53NEC3009
42NEC3009
38NEC3009
Modelo
53NEQ3009
42NEQ3009
38NEQ3009
Por favor lea las instrucciones de operación y las precauciones de
seguridad cuidadosamente antes de instalar y operar su sistema
de aire acondicionado.
Publicidad
Tabla de contenido
Manuales relacionados para Carrier 53NEC3009
Resumen de contenidos para Carrier 53NEC3009
- Página 1 Manual de Instalación Acondicionador de Aire Split FRÍO SÓLO Modelo 53NEC3009 Unidad Interior 42NEC3009 Unidad Exterior 38NEC3009 FRÍO / CALOR Modelo 53NEQ3009 Unidad Interior 42NEQ3009 Unidad Exterior 38NEQ3009 Por favor lea las instrucciones de operación y las precauciones de seguridad cuidadosamente antes de instalar y operar su sistema...
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD Advertencia ......................4 Precaución . -
Página 3: Lea Este Manual
• Si resulta necesario reemplazar el cable de alimentación, las tareas de reemplazo deberán ser realizadas por personal autorizado únicamente. • El trabajo de instalación debe ser ejecutado de acuerdo con los Estándares nacionales de cableado, y por personal auto- rizado únicamente. 53NEC3009 / 53NEQ3009... -
Página 4: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD • Lea con cuidado las siguientes PRECAUCIONES DE SEGURIDAD antes de la instalación. • Los trabajos de electricidad deben ser ejecutados por un electricista matriculado. Asegúrese de utilizar valores nominales correctos y un circuito principal para el modelo que ha de instalarse. •... -
Página 5: Unidad Interior
• Consulte los códigos locales concernientes al montaje en techo. • Si la unidad exterior es instalada sobre estructuras de techo o muros exteriores, esto puede resultar en ruidos y vibraciones excesivos, y puede también ser clasificado como instalación no apta para servicio. 53NEC3009 / 53NEQ3009... -
Página 6: Herramientas Necesarias Para La Instalación
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN • Nivel • Detector de fugas de gas • Destornillador • Bomba de vacío • Taladro eléctrico, broca corona (Ø95 mm) • Manómetro de Múltiple • Kit de herramientas para abocardar • Manual del usuario •... -
Página 7: Instalación De La Unidad Interior
Fig. 5. Perfore un (1) orificio (Ø95mm) con ligera pendiente hacia el exterior. 2. Siempre utilice conducto para orificio de pared cuando perfore malla metálica, placa metálica o similares. Fig.6 53NEC3009 / 53NEQ3009... - Página 8 3. Tubo Conector e Instalación del Drenaje Drenaje 1. Tienda la manguera de drenaje con pendiente descendente. No instale la manguera de drenaje como se ilus- tra a continuación. Fig.7 No coloque el extremo No obstruya el fluir del agua mediante una elevación de la manguera de drenaje dentro del agua 2.
-
Página 9: Instalación De La Unidad Exterior
Las conexiones entre la ménsula y la pared, y la ménsula y el acondicionador de aire debieran ser firmes, estables y confiables. • Asegúrese de que no haya obstáculo alguno que bloquee el aire que se irradia. Vientos fuertes Fig.12 53NEC3009 / 53NEQ3009... -
Página 10: Conexión De La Tubería Del Refrigerante
CONEXIÓN TUBERÍA REFRIGERANTE Colocación de la unidad exterior Ancle la unidad exterior firmemente en forma horizontal con un bulón y una tuerca Ø10 o Ø8, sobre una base rígida o de concreto. Instalación de la unión del drenaje Fig.13 Coloque la junta dentro del codo de drenaje, luego inserte la unión del drenaje dentro del orificio de la batea base de la unidad exterior y rote 90º... -
Página 11: Trabajos Eléctricos
NOTA: Para el reemplazo de los fusibles, hacerlo teniendo en cuenta La tensión de suministro debe ser consistente con la tensión las características de cada uno: Unidad Interior: 3.15 A 250 VAC nominal del acondicionador de aire 53NEC3009 / 53NEQ3009... -
Página 12: Tareas Eléctricas
TAREAS ELÉCTRICAS Conecte el cable a la unidad interior NOTA: Antes de llevar a cabo cualquier trabajo eléctrico, desconecte el suministro principal al sistema. 1. El cable de conexión interior/exterior puede conectarse sin sacar el panel frontal. 2. El cable conector entre las unidades interior y exterior será cable flexible designación tipo H07RN-F o más pesado. 3. -
Página 13: Purgado Del Aire
Longitud tubería Método de purgado Cantidad adicional de refrigerante conectora de aire a cargar Menos de 5 m Utilizar bomba de vacío Más de 5 m Utilizar bomba de vacío R22: (Longitud tubería-5)x60g/m 53NEC3009 / 53NEQ3009... -
Página 14: Precaución En El Manejo De La Válvula Compacta
PURGADO DEL AIRE • Cuando reubique la unidad en un nuevo lugar, lleve a cabo la evacuación utilizando la bomba de vacío. Precaución en el manejo de la válvula compacta • Abra el vástago de la válvula hasta que llegue a la retención. No trate de abrirla más allá... -
Página 15: Verificación De Seguridad Y De Fugas
• Oprima el botón de control Manual para seleccionar AUTO (Automático) o COOL (Frío). La unidad operará en el modo Forzado AUTO o COOL (ver el Manual del Usuario para obtener detalles) 4. La operación de ensayo debiera durar alrededor de 30 minutos. Botón de AUTO/ COOL control manual 53NEC3009 / 53NEQ3009... - Página 16 Av. del Libertador 238 / (B1638BEO) Vicente López Buenos Aires / República Argentina Tel: (54-11) 4837-5000 / Fax: 4837-5101 / www.carrier.com.ar Manual Nº: 53NE(CQ)3009-00MI Abril 2010...
