MANUAL DE INSTRUCCIONES
BRICK DRONE
Gracias por comprar nuestro Brick Drone.
Por favor lee las instrucciones atentamente con el fin de conocer al detalle el drone
y poder volar así sin peligro.
Guarda este manual de instrucciones para posibles consultas futuras.
JUG0252 Brick Drone Manual-ES.indd 1
25/07/2017 10:10:51
Publicidad
Tabla de contenido
Manuales relacionados para Juguetronica Brick Drone
Resumen de contenidos para Juguetronica Brick Drone
- Página 1 Edad: +8 MANUAL DE INSTRUCCIONES BRICK DRONE Gracias por comprar nuestro Brick Drone. Por favor lee las instrucciones atentamente con el fin de conocer al detalle el drone y poder volar así sin peligro. Guarda este manual de instrucciones para posibles consultas futuras.
-
Página 2: Tabla De Contenido
Control de movimientos Velocidades de vuelo Modo acrobático Trimado Funcionalidades del Brick Drone Fotografías y vídeos con tu Brick Drone Descarga y conexión de la App Accesorios y recambios Modelo 1. Instrucciones de montaje Modelo 2. Instrucciones de montaje Modelo 3. Instrucciones de montaje Modelo 4. -
Página 3: Aviso Importante
CONTENIDO DE LA CAJA x1 Brick Drone x2 Baterías x4 Hélices x4 Hélices de repuesto x1 Emisora 2,4Ghz + soporte x1 Cargador USB x1 Destornillador x1 Extractor de hélices x1 Manual de instrucciones x152 Piezas JUG0252 Brick Drone Manual-ES.indd 3 25/07/2017 10:10:51... -
Página 4: Listado De Piezas
LISTADO DE PIEZAS BRICK DRONE ACCESORIOS JUG0252 Brick Drone Manual-ES.indd 4 25/07/2017 10:10:55... -
Página 5: Montaje Genérico Del Brick Drone

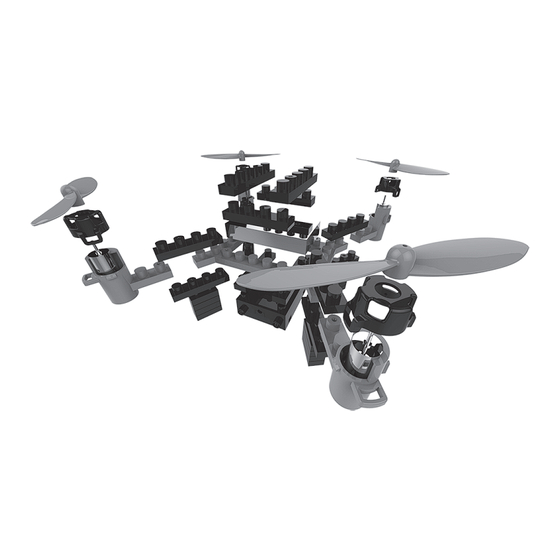

MONTAJE GENÉRICO DEL BRICK DRONE JUG0252 Brick Drone Manual-ES.indd 5 25/07/2017 10:10:58... - Página 6 COLOCACIÓN DE LOS CABLES MOTOR CON CABLES ROJO/AZUL MOTOR CON CABLES BLANCO/NEGRO MOTOR CON CABLES BLANCO/NEGRO CABLE PARA MOTOR CON CABLES LA BATERÍA ROJO/AZUL MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 6 25/07/2017 10:11:01...
-
Página 7: Partes De La Emisora
Coloca la montura en el Aprieta o afloja el tornillo Aprieta o afloja el tornillo controlador de la parte trasera para del lateral para ajustar el alargar la montura. ángulo de la montura. JUG0252 Brick Drone Manual-ES.indd 7 25/07/2017 10:11:01... -
Página 8: Puesta En Marcha
3 segundos. Cuando la emisora emita un pitido, la calibración habrá finalizado. CONSEJO: Posición Cuando sincronices tu Brick Drone asegúrate de que esté sobre horizontal una superficie plana y horizontal para que el vuelo sea estable. PRECAUCIONES 1. Si el LED de la emisora se mantiene encendido pero el LED del drone parpadea lentamente es señal de que la sincronización no se realizado correctamente. -
Página 9: Carga De La Batería Del Drone
4. Si no vas a usar la batería durante más de un mes, es muy recomendable medir la tensión de la batería cada mes para asegurarte que ésta no baja de los 3V. JUG0252 Brick Drone Manual-ES.indd 9 25/07/2017 10:11:01... -
Página 10: Control De Movimientos
VELOCIDADES DE VUELO Para que a medida que vayas avanzando y controlando el drone puedas incrementar el nivel de dificultad, el Brick Drone cuenta con un selector de 4 velocidades. Ésta se puede seleccionar presionando el botón de control de velocidad tal y como se muestra en la imagen de la izquierda. -
Página 11: Trimado
Si tien- Y RETROCESO de a retroceder, haz lo mismo con el trimado de avance. Cuando el Brick Drone tiende a desplazarse a la izquier- TRIMADO DE da en vuelo estacional, presiona el botón de trimado de desplazamiento a la derecha. -
Página 12: Funcionalidades Del Brick Drone
LED frontales del drone parpadearán. Presiona de nuevo el botón indicado para salir de este modo de vuelo. La emisorá pitará de nuevo y la luz del indicador permanecerá encendida. Control absoluto desactivado Control absoluto activado JUG0252 Brick Drone Manual-ES.indd 12 25/07/2017 10:11:03... -
Página 13: Fotografías Y Vídeos Con Tu Brick Drone
Las letras marcadas en cada hélice deben corresponder con el siguiente esquema, de lo contrario el drone no volará con normalidad. FOTOGRAFÍAS Y VÍDEOS CON TU BRICK DRONE En la APP para smartphone encontrarás un icono para hacer fotografías y otro... -
Página 14: Descarga Y Funciones De La App
MOSTRAR/ OCUL- GALERÍA A LA PANTALLA TAR INTERFAZ PANTALLA PREVISUALIZA- AYUDA DIVIDIDA (FPV) CIÓN EN 720P ACCESORIOS Y RECAMBIOS Repuestos y/o accesorios que puedes adquirir para completar tu Brick Drone. Hélices Baterías Cargador JUG0252 Brick Drone Manual-ES.indd 14 25/07/2017 10:11:07... -
Página 15: Modelo 1. Instrucciones De Montaje
MODELO 1. INSTRUCCIONES DE MONTAJE Rojo Negro PASOS 1-6 MONTAJE GENÉRICO (PAGS. 5-6) Rojo MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 15 25/07/2017 10:11:11... -
Página 16: Modelo 2. Instrucciones De Montaje
MODELO 2. INSTRUCCIONES DE MONTAJE 45º JUG0252 Brick Drone Manual-ES.indd 16 25/07/2017 10:11:14... - Página 17 PASO 8 MONTAJE GENÉRICO (PAG. 6) 180º MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 17 25/07/2017 10:11:16...
-
Página 18: Modelo 3. Instrucciones De Montaje
MODELO 3. INSTRUCCIONES DE MONTAJE JUG0252 Brick Drone Manual-ES.indd 18 25/07/2017 10:11:19... - Página 19 PASO 8 MONTAJE GENÉRICO (PAG. 5) MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 19 25/07/2017 10:11:21...
-
Página 20: Modelo 4. Instrucciones De Montaje
MODELO 4. INSTRUCCIONES DE MONTAJE PASO 8 MONTAJE GENÉRICO (PAG. 6) MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 20 25/07/2017 10:11:24... -
Página 21: Modelo 5. Instrucciones De Montaje
MODELO 5. INSTRUCCIONES DE MONTAJE Rojo Negro ¡ATENCIÓN! Este modelo no parte del montaje genérico, es una variación. Rojo Negro x4 MODELO FINALIZADO JUG0252 Brick Drone Manual-ES.indd 21 25/07/2017 10:11:26... -
Página 22: Resolución De Problemas
2. Hay otro equipo de radio- del área de cobertura del drone. dificultad a las frecuencia cerca con la misma ordenes. frecuencia de control DESCÁRGATE LA GUÍA DE MONTAJE DE CINCO MODELOS ADICIONALES https://www.juguetronica.com/extras/brickdrone JUG0252 Brick Drone Manual-ES.indd 22 25/07/2017 10:11:27... - Página 23 DISEÑA TU PROPIO DRONE JUG0252 Brick Drone Manual-ES.indd 23 25/07/2017 10:11:28...
