Habilitar Qos De Capa 3 Seleccionado - Intelbras ICIP 30 Manual Del Usuario

QoS
Permite especificar prioridades para el paquete o clase de tráfico. El QoS busca una mejoría de la calidad de la comuni-
cación priorizando algunos tipos de datos en detrimento de otros, de acuerdo con una clasificación previa de los mismos,
y se vuelve extremamente útil en condiciones de embotellamiento de tráfico en la interfaz de salida de estos datos (por
ejemplo, el puerto de conexión con el ruteador para Internet).
Atención: la placa ICIP marca los paquetes de datos, tocando a los activos de red (switches y ruteadores) dar prioridad
al tráfico de voz.

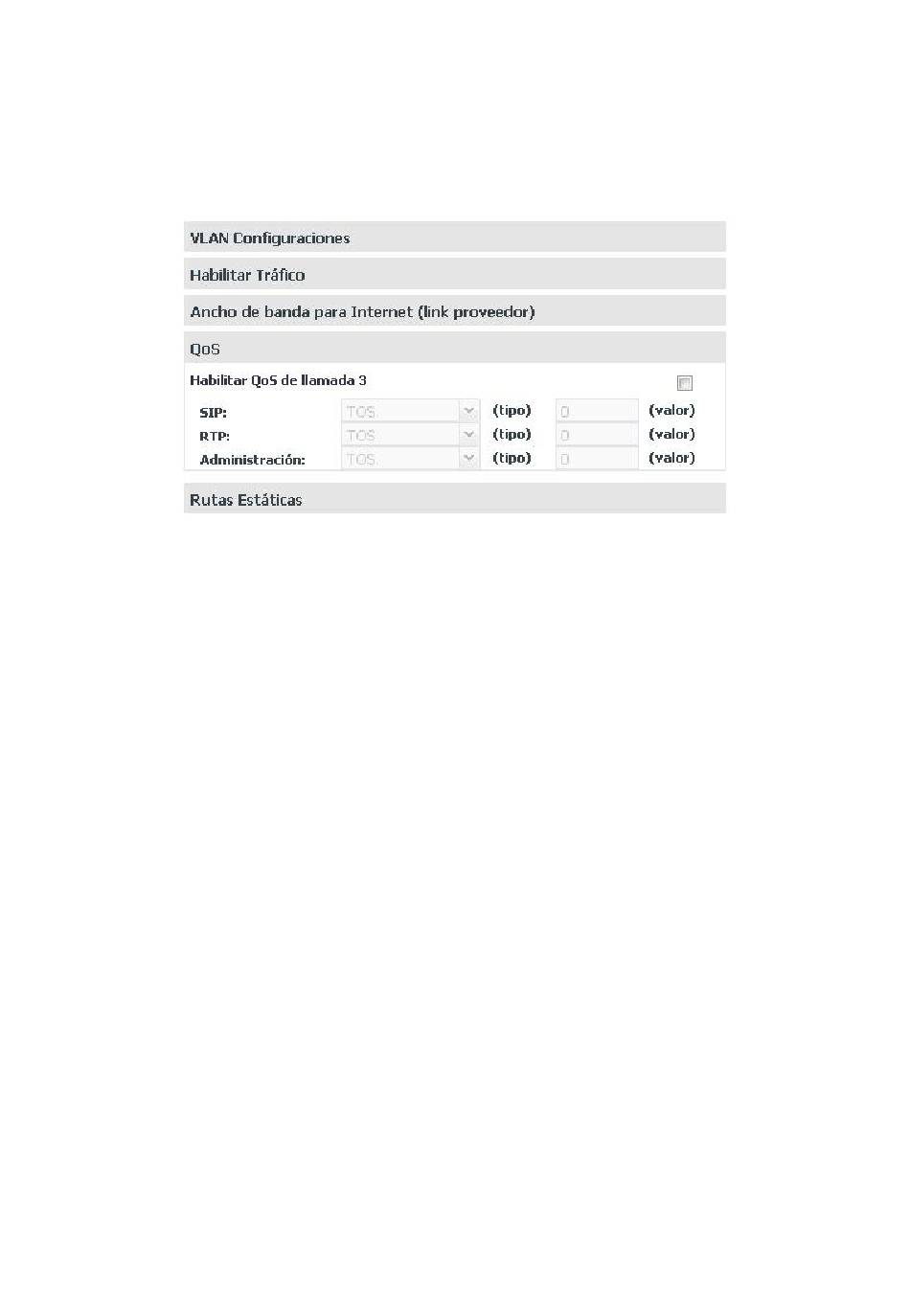

Habilitar QoS de capa 3 Seleccionado

En los campos indicados en esta pantalla hay la opción de seleccionar dos modos de señalización de los paquetes (DSCP o
TOS) y su prioridad. Estos parámetros serán utilizados para QoS y son insertados en el encabezado IP de todos los paquetes
SIP, RTP y de administración transmitidos.
La elección entre uno de los modos, depende de un análisis de la red, de la compatibilidad de los dispositivos con el modo
seleccionado y de la forma como están configurados los ruteadores y switches para priorizar el tráfico.
» Modo DSCP (Differentiated Services Code Point): prioriza el paquete de acuerdo con la marcación en el paquete
recibido. Esos paquetes se distinguen en clase de tráfico, de acuerdo con las informaciones de retraso, tasa de procesa-
miento y confiabilidad anexadas al paquete. Para esto, utiliza 6 bits del encabezado, dando 64 diferentes posibilidades
para códigos de prioridad.
» Modo TOS (Type of Service): los paquetes que entran en la red por medio de la ICIP son encaminados de acuerdo con
la prioridad definida. Para esto, utiliza 3 bits del encabezado dando 8 diferentes posibilidades para códigos de prioridad,
siendo 0 la prioridad más baja.
Atención: cuanto mayor el valor, mayor será la prioridad en el tratamiento y uso de los recursos de la red. Los modos
DSCP y TOS entrarán en operación, conforme comportamiento definido por la IETF.
Cuando la tasa de tráfico entrante en un equipo de red es superior a la tasa de tráfico saliente del mismo (ancho de ban-
da), ocurre un embotellamiento en la red. Durante estas condiciones, los cuadros marcados con mayor prioridad reciben
tratamiento preferencial y son entregados antes de los cuadros con menor prioridad.
Hay que recordar que es con base en estos parámetros que los equipos de red priorizan el tráfico de voz frente al tráfico
de datos.
SIP
Al lado del campo SIP es posible seleccionar el modo de QoS:
» TOS con valor de 0 a 7, que representa la prioridad del paquete.
» DSCP con valor de 0 a 63, que representa la prioridad del paquete.
RTP
Al lado del campo RTP es posible seleccionar el modo de QoS:
» TOS con valor de 0 a 7, que representa la prioridad del paquete.
» DSCP con valor de 0 a 63, que representa la prioridad del paquete.
94
Menú Red/ Submenú VLAN/QoS
