8.1 Batería tampón opcional
Función
Proveedor
Montaje de la
batería
Manual del equipo TD17
Edición 06/97
Si se considera necesario, el TD17 puede equiparse posteriormente con una
batería tampón. Esta batería garantiza que, en caso de interrumpirse la ali-
mentación de corriente,
se conserven los datos de servicio en el buffer de avisos del TD17 y
el reloj de hardware del TD17 siga funcionando tras acabar la reserva de mar-
cha interna.
Para adquirir una batería, dirigirse al servicio de repuestos de Siemens. La
batería está confeccionada lista para el montaje (con cable y conector). El
número de pedido puede deducirse de nuestro catálogo ST80.1.
Para montar la batería, procédase como sigue:
Paso
1 Colocar la batería en el asiento de batería situado en la parte pos-
terior del TD. Al encajar la batería en los soportes de plástico,
queda fijada en el asiento de batería.
2 Enchufar el conector del cable de batería en la regleta de clavijas
de dos polos situada en la parte inferior del equipo (véase la fi-
gura 8-1). Este conector está codificado y, por lo tanto, protegido
contra inversión de polaridad involuntaria.
3 Introducir el cable sobrante en el asiento de batería.

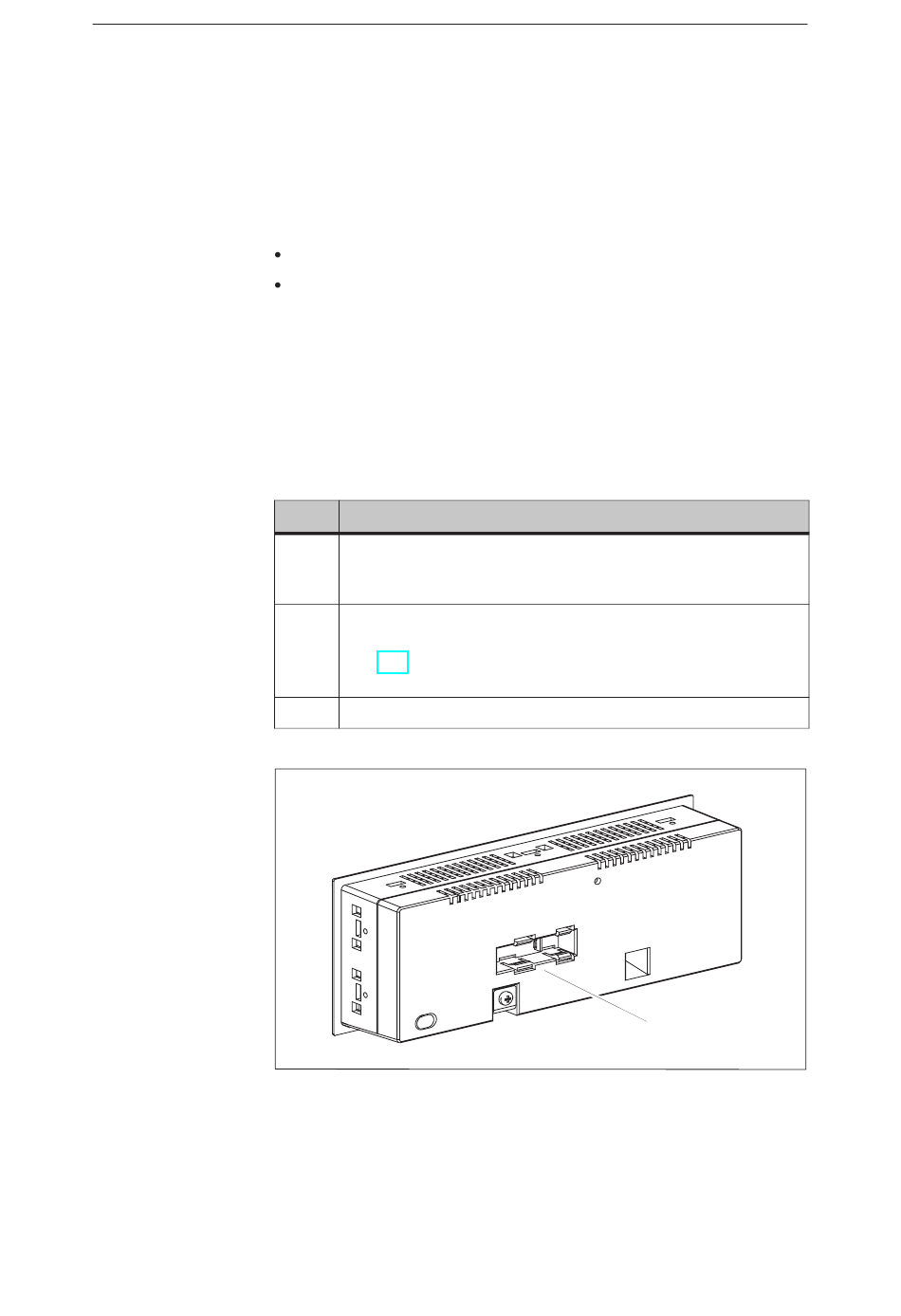

Figura 8-2 Asiento para la batería opcional
Descripción del equipo
Modo de proceder
Asiento de batería
