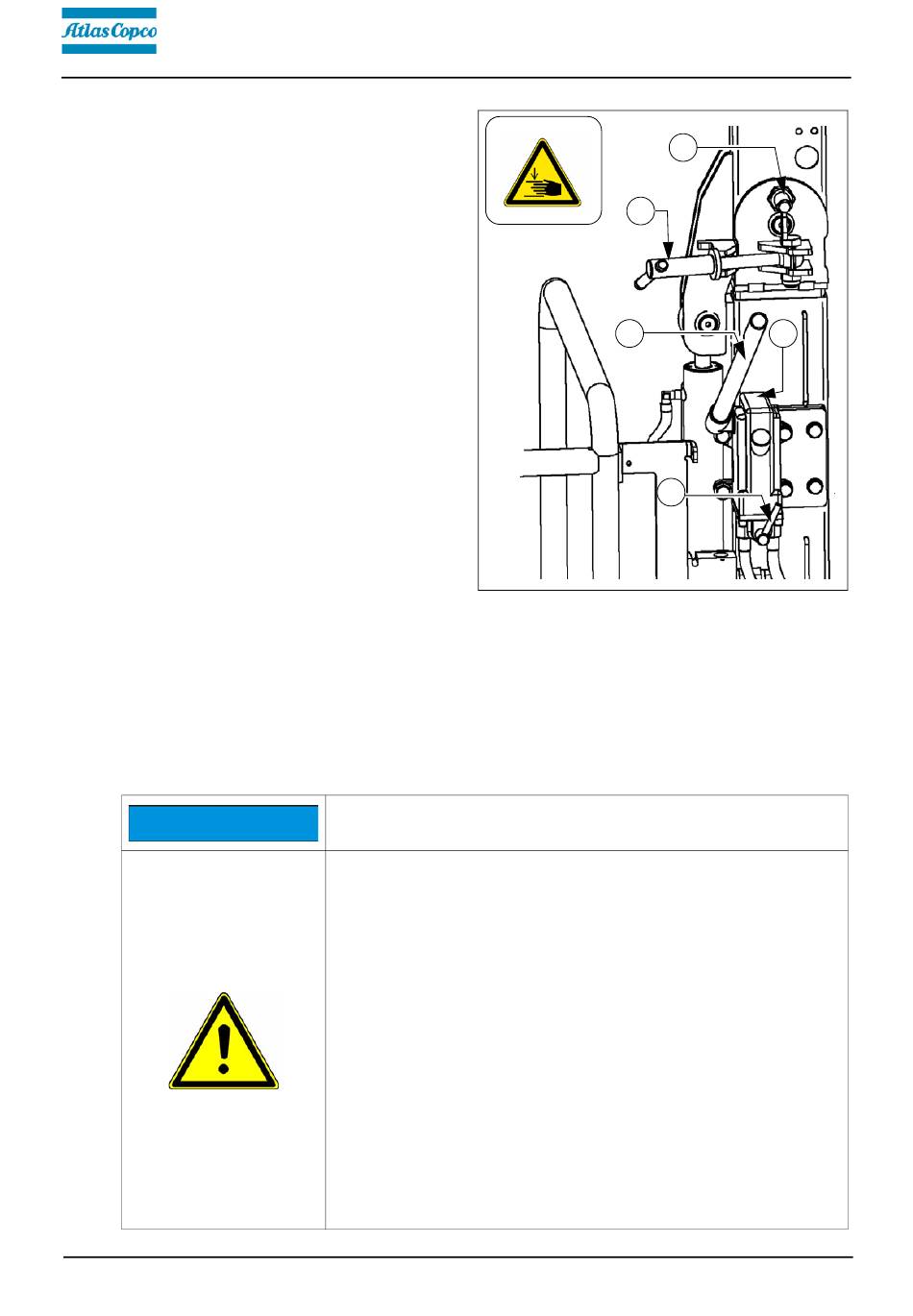

6 Techo de protección (o)
El techo de protección puede colocarse
y bajarse con una bomba hidráulica ma-
nual.
A
El tubo de escape se baja y se levanta
junto con el techo.
- Enchufar la palanca de bomba (1) en
la bomba (2).
- Bajar el techo: Los enclavamientos
(3) en ambos lados del tejado deben
estar sueltos.
- Levantar el techo: Los enclavamien-
tos (4) en ambos lados del tejado de-
ben estar sueltos.
- Llevar la palanca de ajuste (5) a la po-
sición "levantar" o "bajar".
- Levantar el techo: La palanca señala
hacia adelante.
- Bajar el techo: La palanca señala hacia atrás.
- Accionar la palanca de bomba (1) hasta que el techo haya alcanzado la posición
final más alta o baja.
- Techo en la posición más alta: fijar enclavamientos (3) en ambos lados del techo.
- Techo bajado: fijar enclavamientos (4) en ambos lados del techo.
AVISO
C 11 14
¡Atención! ¡Posible colisión de piezas
de componentes!
Antes de bajar el techo debe efectuar los siguientes ajus-
tes:
- La plataforma de mando se enclava en posición central
- La consola de mando se enclava en posición central
- La consola de mando se enclava en la posición más
baja, encajando en la posición más trasera
- La manilla del volante se encuentra abajo (terminadora
de ruedas)
- Girar el asiento de conductor a la posición céntrica y en
la posición más baja
- Respaldos y reposabrazos de los asientos de conductor
plegados hacia delante
- Parabrisas y ventanas laterales cerradas
- Capó de motor y trampas laterales cerrados
- Lámpara omnidireccional girada hacia adentro y en la
posición más baja
4
3
1 2
5
