ABB i-bus KNX
Tecnología del aparato

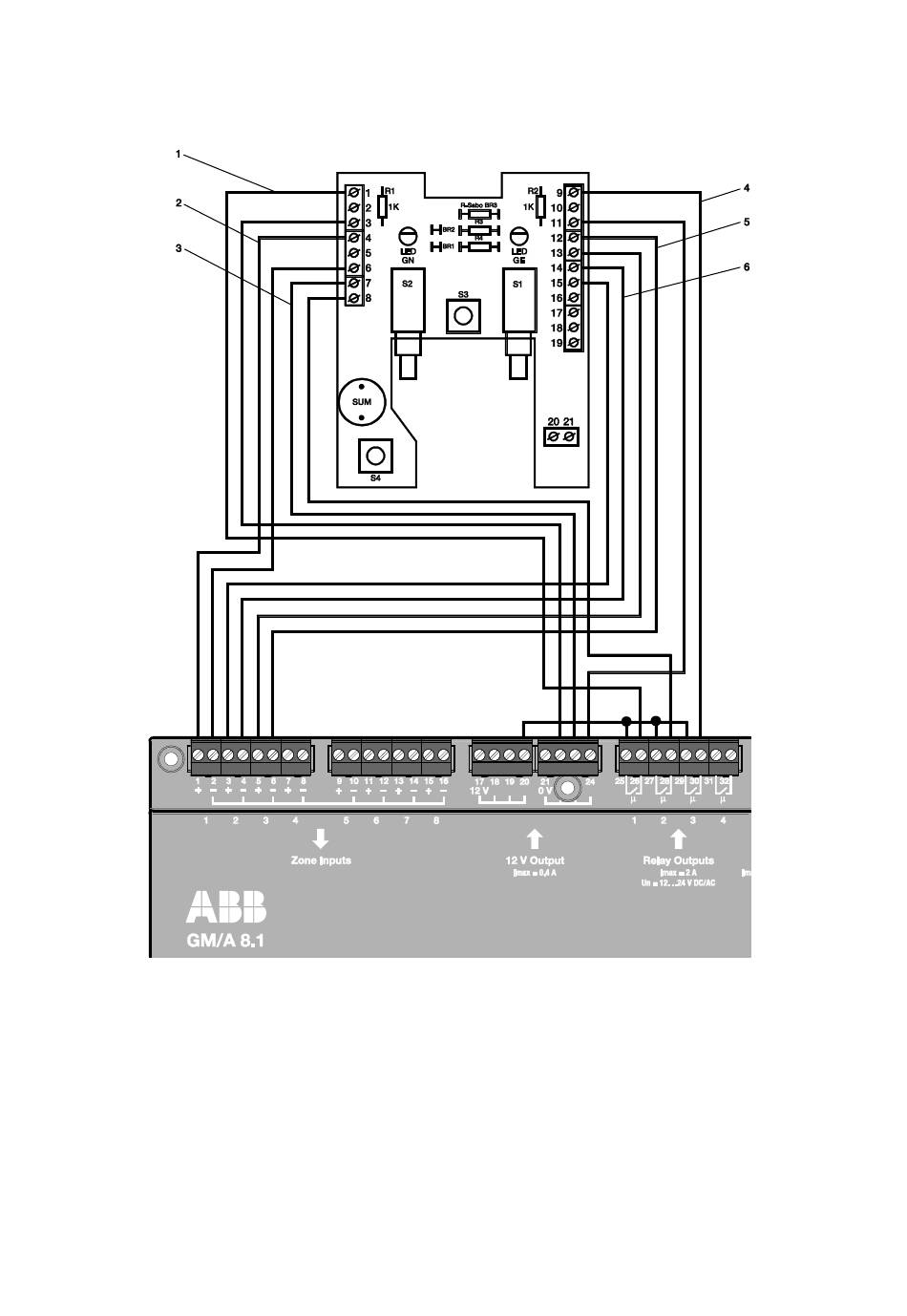

Ejemplo de cableado de candado de contacto SKS en la central de detectores de peligro KNX GM/A 8.1
1
2
3
4
5
6
120 2CDC513051D0701 | Central de detectores de peligro KNX GM/A 8.1
Activación LED verde (listo para armarse externamente)
Conmutador S2 para entrada de armado
Activación zumbador (confirmación de armado)
Activación LED amarillo (estado armado/desarmado externo)
Evaluación contacto de tapa
Conmutador S1 para entrada de reset
