Cableado de dispositivos NMEA 0183 adicionales

El cable de datos NMEA 0183 incluido con el plotter serie GPSMAP 6000/7000 es compatible con el estándar NMEA 0183, que se utiliza
para conectar por cable varios dispositivos compatibles con NMEA 0183, como radios VHF, instrumentos NMEA, pilotos automáticos o un
ordenador.
Cableado básico de NMEA 0183

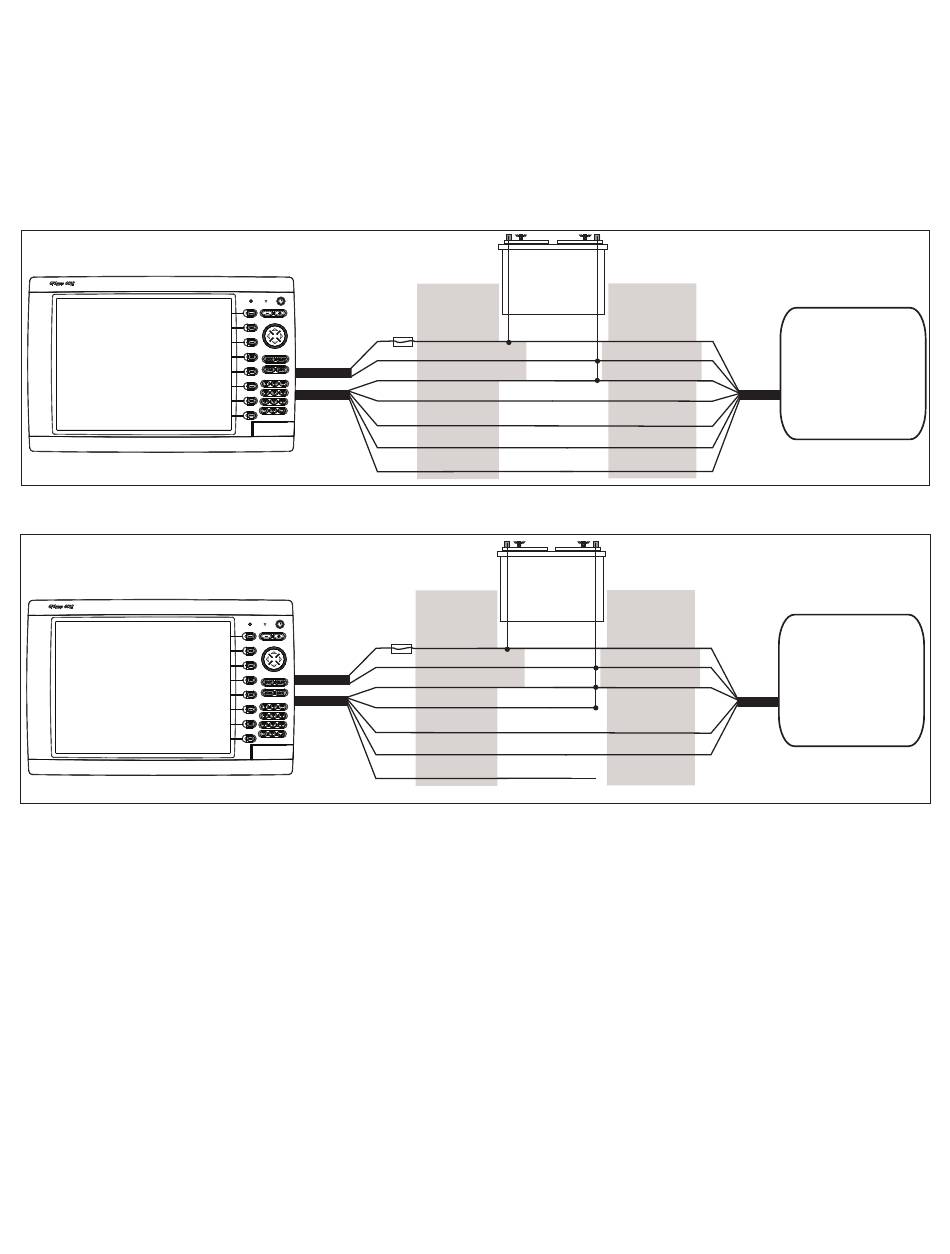

Estos diagramas muestran el cableado básico de la red NMEA 0183 que se utiliza para conectar el plotter serie GPSMAP 6000/7000 a
dispositivos compatibles con NMEA 0183, como un dispositivo AIS o DSC. Para obtener información más completa sobre las funciones de
NMEA 0183 del plotter serie GPSMAP 6000/7000, consulta la sección "Cableado avanzado de NMEA 0183"
Plotter serie GPSMAP
6000/7000 de Garmin
Plotter serie GPSMAP
6000/7000 de Garmin
Notas:
• Si el dispositivo compatible con NMEA 0183 sólo tiene un cable receptor (no A, B, + ni -), deja el cable rosa sin conectar.
• Si el dispositivo compatible con NMEA 0183 sólo tiene un cable transmisor (no A, B, + ni -), conecta el cable naranja/blanco a tierra.
• Consulta las instrucciones de instalación del dispositivo compatible con NMEA 0183 para identificar los cables de transmisión A (+) y B (-)
y de recepción A (+) y B (-).
• Utiliza un cable de par trenzado blindado de 28 AWG para ampliar el cableado.
• Suelda todas las conexiones y séllalas con un tubo de aislamiento.
12
FuSIBLE
7,5 A - 42 V
CABLE DE
ALIMEN-
TACIóN
>
CABLE
NMEA 0183
>
>
>
Cableado a un dispositivo compatible con NMEA 0183 (AIS)
FuSIBLE
7,5 A - 42 V
CABLE DE
ALIMEN-
TACIóN
>
CABLE
NMEA 0183
>
>
>
Cableado a un dispositivo compatible con NMEA 0183 de un extremo
-
+
BATERÍA DE
10–35 V DE CC
COLOR DEL
CABLE
ROjO
(ALIMENTACIóN)
NEGRO
(ALIMENTACIóN, TIERRA)
NEGRO (DATOS, TIERRA)
BLANCO
NARANjA/BLANCO
GRIS
ROSA
-
+
BATERÍA DE
10–35 V DE CC
COLOR DEL
CABLE
ROjO
(ALIMENTACIóN)
NEGRO
(ALIMENTACIóN, TIERRA)
NEGRO (DATOS, TIERRA)
NARANjA/BLANCO
BLANCO
GRIS
ROSA
DESCONECTADO
Instrucciones de instalación de la serie GPSMAP 6000/7000
(página 13).
CABLE
ROjO
(ALIMENTACIóN)
NEGRO
(ALIMENTACIóN, TIERRA)
NEGRO (DATOS, TIERRA)
TRANSMISIóN A(+)
>
TRANSMISIóN B(-)
>
RECEPCIóN A(+)
>
RECEPCIóN B(-)
>
CABLE
ROjO
(ALIMENTACIóN)
NEGRO
(ALIMENTACIóN, TIERRA)
NEGRO (DATOS, TIERRA)
TRANSMISIóN
>
RECEPCIóN
>
Dispositivo compatible
con NMEA 0183 (AIS)
Dispositivo compatible
con NMEA 0183
