5. Tyhjennysputkityöt
Ulkoyksikön tyhjennysputkiliitäntä
Jos tyhjennysputkia tarvitaan, käytä tyhjennysmuhvia tai tyhjennysastiaa (lisävaruste).
SW50
Tyhjennysmuhvi
PAC-SJ08DS-E
Tyhjennysastia PAC-SG63DP-E
6. Vesiputkityöt
Veden vähimmäismäärä
Vesipiirissä tarvitaan seuraava vesimäärä.
Malli Veden vähimmäismäärä (L)
SW50 22
SW75 32
SW100 43
SW120 54
Suojaa yksikkö jäätymiseltä, esimerkiksi käyttämällä jäänestoainetta, kun yksikköä käytetään jäähdytystilassa alhaisessa ympäristön lämpötilassa (alle 0 °C).
7. Sähkötyöt

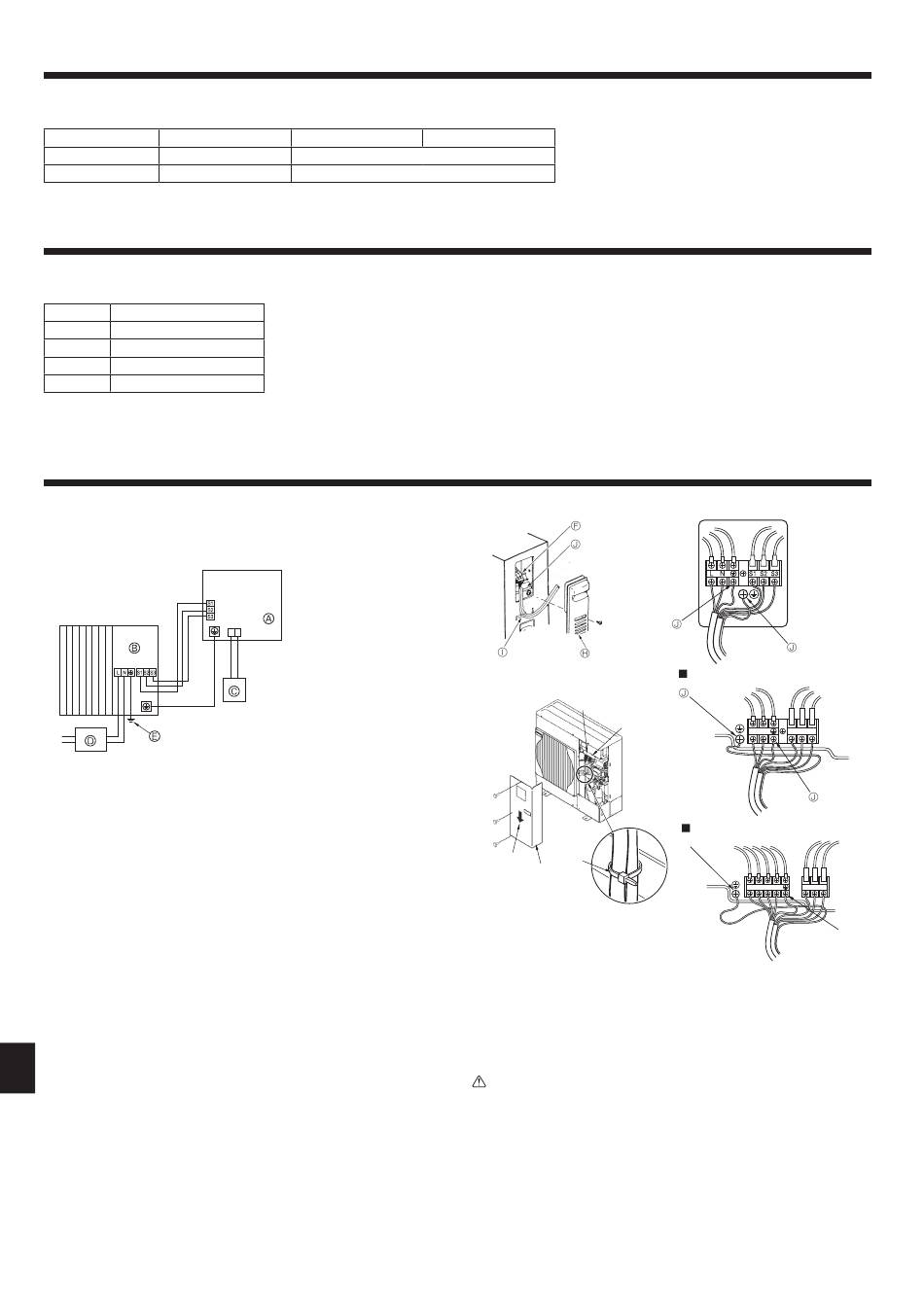

7.1. Ulkoyksikkö (kuva 7-1, kuva 7-2)
1 Irrota huoltopaneeli.
2 Asenna kaapelit kuvien 7-1 ja 7-2 mukaisesti.
Virtaa varten
Kuva 7-1
128
SW75
PAC-SG61DS-E
PAC-SG64DP-E
A Sisäyksikkö
(Liitäntäyksikkö/
menovesilämpötilan säädin)
B Ulkoyksikkö
C Kaukosäädin
D Pääkytkin (vikavirtasuojakytkin)
E Maatto
SW100, 120
■
SW50
■
SW75-120
F
G
H
I
K
Kuva 7-2
F Riviliitin
G Sisä/ulkoliitännän riviliitin (S1, S2, S3)
H Huoltopaneeli
I Kiinnike
* Kiinnitä kaapelit niin, että ne eivät kosketa huoltopaneelin keskiosaa tai kaasuventtiiliä.
J Maadoitusliitin
K Vedä kaapelit niin, että ne eivät kosketa huoltopaneelin keskiosaa.
Huomautus:
Jos sähkörasian suojakalvo irrotetaan huollon aikana, muista asentaa se takaisin.
Huomio:
Muista asentaa N-linja. Ilman N-linjaa yksikkö voi vaurioitua.
■
SW50
SW75-120V
L N S1 S2 S3
SW100, 120Y
J
L1 L2 L3 N S1 S2 S3
J
