Novus LOOPVIEW-N Manual De Instrucciones

INDICADOR LOOP DE CORRENTE – MODELO LOOPVIEW-N
MANUAL DE INSTRUCCIONES V1.0x B
ALERTAS DE SEGURIDAD
Se utilizan los siguientes símbolos en el equipo y a lo largo de este
manual para llamar la atención del usuario sobre información
importante relacionada con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y operar el
equipo
Se deben observar las recomendaciones de seguridad que aparecen
en este manual para garantizar la seguridad personal y prevenir
daños al instrumento o sistema. Si se utiliza el instrumento de
manera distinta a la especificada en este manual, puede que los
resguardos de seguridad del equipo no sean efectivos.
INTRODUCCIÓN
El indicador LoopView mide la corriente eléctrica que circula en un
loop de corriente y muestra en su display valores proporcionales a la
corriente medida. Obtiene la energía eléctrica necesaria para su
funcionamiento a partir de la corriente eléctrica que circula por el
loop de control, sin que se afecte al valor de dicha corriente.
LoopView es adecuado para recibir en su conector hembra
transmisores tipo 2 hilos (sink) cuya conexión está en la norma DIN
EN 175301-803 A.
Se establece la relación entre valor de la corriente medida y el valor
mostrado en el display al definir el Rango de Indicación. Para
definir el Rango de Indicación, es necesario informar los valores a
mostrarse en el display para el valor de corriente 4 mA (IN.ll) y el
valor de corriente 20 mA (IN.Kl).
PRESENTACIÓN

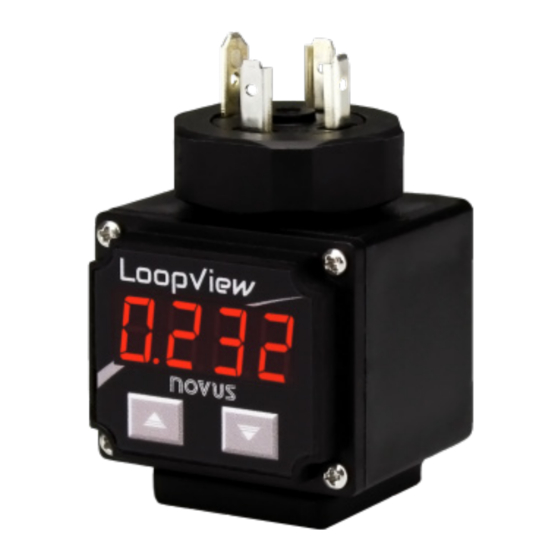

Se puede ver el panel frontal del indicador en la Figura 01.
Figura 01 – Vista general
Display: Presenta la variable medida, los parámetros de
configuración y sus respectivos valores/condiciones.
Teclas de navegación y
de los parámetros y acceder a los ciclos de configuración y
calibración del indicador.
NOVUS AUTOMATION
CUIDADO O PELIGRO:
Riesgo de choque eléctrico
: Permiten cambiar los valores
CARACTERÍSTICAS FUNCIONALES
LoopView posee las siguientes características funcionales:
• Rango de indicación ajustable;
• Indicación creciente o decreciente;
• Punto decimal ajustable;
• Ajuste del Offset;
• Filtro digital ajustable;
• Alarmas del display: Valor mínimo, valor máximo o valor fuera del
rango;
• Rescate de la calibración en fábrica;
• Protección de la configuración con contraseña de acceso.
OPERACIÓN
Al pulsar simultáneamente las teclas
secuencialmente y en tres segundos los distintos parámetros de
configuración del indicador. Deben soltarse las teclas en el
parámetro deseado.
Soltar las teclas en el parámetro deseado hará con que se muestre
el parámetro, también mostrando alternadamente su valor actual.
Las teclas permiten realizar cambios en el valor actual del
parámetro. Para guardar el nuevo valor ajustado, basta con pulsar
simultáneamente las teclas
secuencial de los parámetros de configuración.
INICIALIZACIÓN
Debe instalarse el LoopView en un loop de proceso previamente
validado, con fuente de alimentación y un transmisor 4-20 mA que
esté funcionando correctamente, con el objetivo de establecer una
corriente eléctrica proporcional a la variable medida (PV):
temperatura, presión, caudal, etc.
Bajo las condiciones anteriores, después de conectar la fuente de
alimentación, LoopView mostrará un valor proporcional a la
corriente eléctrica medida y según la configuración actual. Si es
necesario, en este momento se debe realizar una nueva
configuración, de acuerdo con las características del proceso.
La configuración consiste en establecer valores adecuados para los
distintos parámetros del indicador que, juntos, determinan su modo
de funcionamiento. Se muestran a continuación los parámetros en el
mismo orden en que se muestran en el indicador.
PARÁMETROS DE CONFIGURACIÓN
Punto decimal.
dp.po
Permite determinar la posición del punto decimal
en la definición del rango de indicación.
Límite inferior del rango de indicación.
IN.ll
Determina el valor definido para la indicación
correspondiente al valor de corriente 4 mA.
Límite superior del rango de indicación.
IN.Kl
Determina el valor definido para la indicación
correspondiente al valor de corriente 20 mA.
+ , se presentarán
+ , volviendo a la presentación
