COLOCANDO EL MONITOR DEL FILTRO

Su PiMag Waterfall contiene un indicador LED que le notifica cuando es recomendable cambiar el filtro.
La luz verde indica que la unidad esta lista para ser usada. Una luz roja indica que el filtro se debe reemplazar.
Cuando el PiMag Waterfall está funcionando con una eficiencia óptima, el LED localizado arriba de la
llave del agua mostrara una luz verde intermitente cuando el botón es presionado y liberado (no
mantenga este botón presionado) para revisar el funcionamiento del sistema del indicador.
Cuando la vida del cartucho del filtro está por terminar, el LED localizado arriba de la llave mostrara
una luz roja intermitente cuando el botón es presionado y liberado. También mostrara una luz roja
intermitente cuando la llave este en uso. Esto indica que el cartucho del filtro necesita reemplazarse.
Esta función debe ser ajustada manualmente después de que coloque un filtro nuevo en su Waterfall y
la operación de limpieza del filtro sea completada.
Para ajustar el monitor del filtro:
7. Llene el Waterfall para prepararlo para ser usado.
8. Presione el botón de revisión LED y manténgalo presionado por lo menos 8 segundos para programar
el contador del flujo. La luz intermitente que mostrara la pantalla será de todos los colores y se
ajustara para mostrar la luz verde.

INSTALANDO Y REEMPLAZANDO LA BATERIA

La batería del monitor de la vida del filtro debe ser instalada antes de usar el PiMag Waterfall. Cuando la
pantalla LED deja de encender cuando presiona el botón para revisar o use la llave del agua, el monitor de la
vida útil del filtro necesita que se le cambie la batería. Haga el procedimiento de la parte posterior para
instalar o reemplazar la batería. Para reemplazar la batería, debe usar una batería CR2032 o equivalente.
Vacíe el PiMag Waterfall y separe los componentes. En una superficie plana, coloque el tanque de

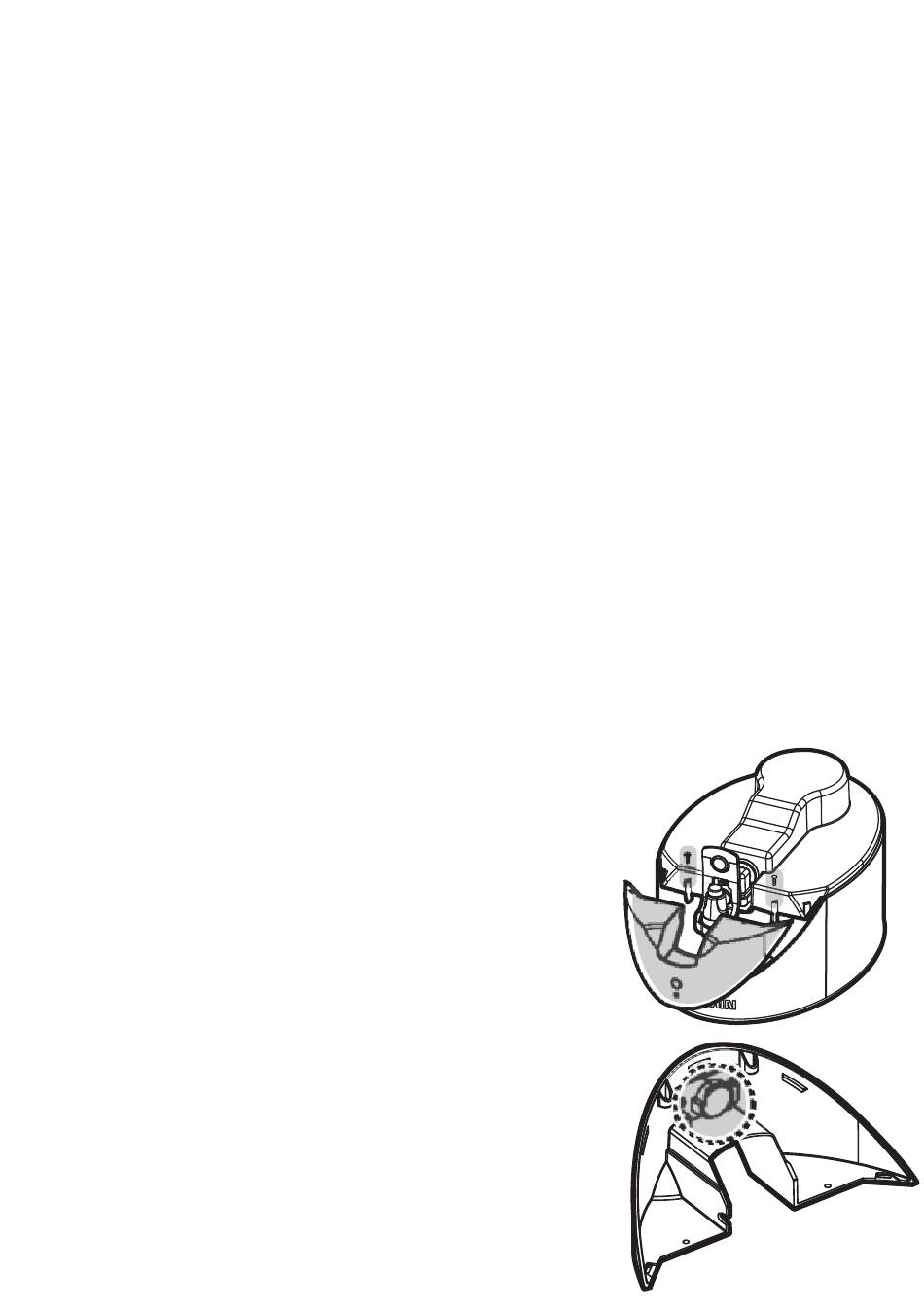

suministro/con el ensamblaje de la llave hacia arriba, como se muestra en la ilustración de la parte inferior.
IMPORTANTE: No permita que le entre agua al compartimiento de la
batería cuando este abierto y no permita que se moje.
9. Remueva los dos tornillos, uno localizado en cada lado del ensamblaje de la llave.
10. Tome el plato de metal de color plateado de enfrente y deslice hacia arriba
aproximadamente 0.5 pulgadas/13mm.
11. Jale el plato hacia enfrente suavemente para separarlo del tanque.
12. Dentro del plato frontal, localice el disco de la batería.
• Gire el plato frontal para que la batería quede hacia abajo.
• Usando la punta de un desarmador plano, presione hacia afuera en la saliente
pequeña a la izquierda de la batería para sacarla.
• Reemplace con una nueva batería.
13. Fije el plato frontal deslizándolo en su lugar, inserte y apriete los tornillos. No lo
apriete demasiado.
14. Reajuste el monitor del contador de la corriente como se describe en el Paso 8.
IMPORTANTE: La conexión blanca de polímero para el ensamble de la llave está
diseñado para colocarse en una sola dirección. Si es desconectada y al tratar de
reconectarla siente resistencia, no intente forzarla en su lugar. Reverse su posición
para reconectarla.
