Configuración del sistema

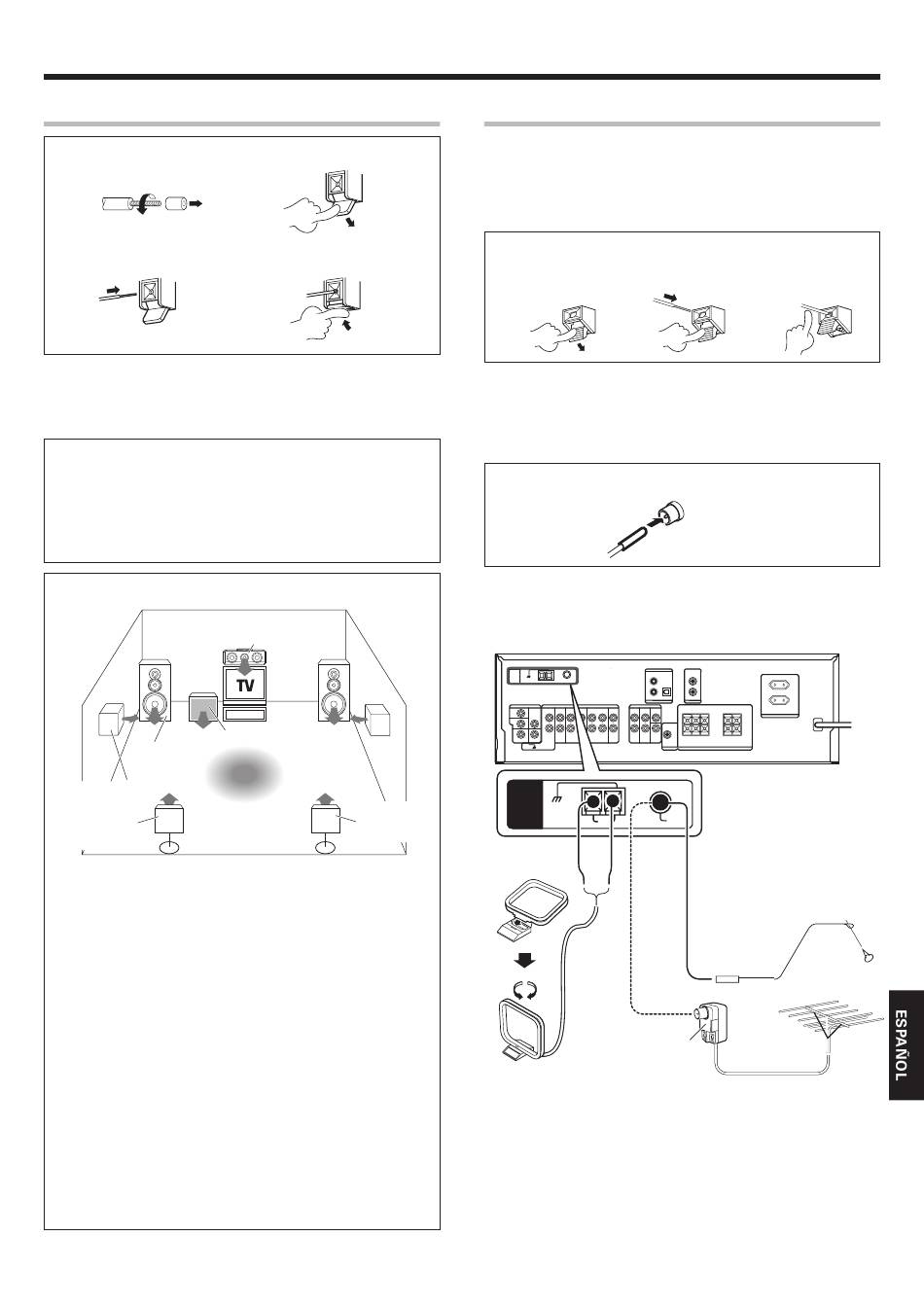

Conexión de los terminales
1 Retire el revestimiento
3 Inserte el cable.
• No cortocircuite nunca los cables de altavoz + y –.
• Si los altavoces izquierdo y derecho se conectan inversamente o si
los cables de altavoz se conectan con la polaridad invertida, el
sonido no será natural y se oirá con imagen acústica ambigua.
Asegúrese de conectar los altavoces correctamente.
Impedancia de altavoz
Tras comprobar las indicaciones de impedancia de altavoz impresas
en el panel posterior el receptor, conecte altavoces con los mismos
valores nominales de impedancia. Si utiliza altavoces con una
impedancia nominal diferente a la indicada en el panel posterior el
receptor, podrían producirse fallos de funcionamiento o daños a los
altavoces o al el receptor.
Ubicación de los altavoces
Altavoz central
Altavoz potenciador
de graves
Altavoz
delantero
Altavoces de sonido
envolvente
* Altavoz
surround trasero
izquiendo
*Opcional en este modelo.
Altavoces delanteros : Colóquelos en la parte frontal izquierda y
derecha de la posición de audición. Se requieren altavoces delanteros
para todos los modos envolventes.
Altavoz central : Colóquelo enfrente y en el centro. Este altavoz
estabiliza la imagen de sonido y contribuye a recrear el movimiento
sonoro. Son necesarios para la reproducción envolvente.
Altavoces de sonido envolvente : Colóquelos directamente a
izquierda y derecha, o ligeramente detrás, de la posición de audición
a la misma altura, aproximadamente 1 metro por encima de los oídos
de los oyentes. Estos altavoces recrean el movimiento y la atmósfera
del sonido. Son necesarios para la reproducción envolvente.
Altavoz posterior envolvente : Coloque el altavoz en la parte
posterior de la posición de escucha. La mejor posición depende
principalmente de las condiciones de la sala.
Altavoces surround traseros: : Coloque el altavoz directamente en
la parte posterior de la posición de escucha. La posición óptima
depende principalmente de las condiciones de la habitación.
• Aunque el sistema envolvente ideal se compone de todos los
altavoces enumerados anteriormente, si no dispone de altavoz
central o de uno potenciador de graves, puede dividir esas señales
entre los altavoces disponibles en los pasos de ajustes de los
altavoces para obtener la mejor reproducción envolvente posible
mediante los altavoces de los que disponga.
2 Presione la palanca.
4 Ajuste la palanca en su
posición anterior.
Posición de
audición
* Altavoz
surround trasero
derecho
$
Conexión de las antenas
Antena cerrada de AM
La antena cerrada suministrada es para utilizarse en interiores. Colóquela
lo más alejada posible este modelo, TV, cables de altavoz y cable de
alimentación, y ajuste la orientación para obtener la mejor recepción
posible.
Conexiones del terminal de antena de AM
1 Presione la palanca. 2 Inserte el cable. 3 Ajuste la palanca en
Antena de interior de FM
La antena de interior suministrada es sólo de uso temporal. Para recibir
la señal de forma estable, se recomienda utilizar una antena de exterior.
Desconecte la antena de interior cuando conecte una de exterior.
Conexiones del terminal de antena de FM
Inserte el cable.
Antena de exterior de FM
Introduzca en la sala el cable coaxial de 75Ω conectado a la antena de
exterior de FM y conéctelo al terminal FM 75Ω Ω Ω Ω Ω .
ANTENNA
GND
AM
Fíjela al soporte
Utilice un
adaptador de
antena
(Disponible en
Antena cerrada
el mercado)
de AM
su posición anterior.
FM
75Ω
Antena de interior de FM
Antena de exterior
de FM
13
ES
