Control de iluminación

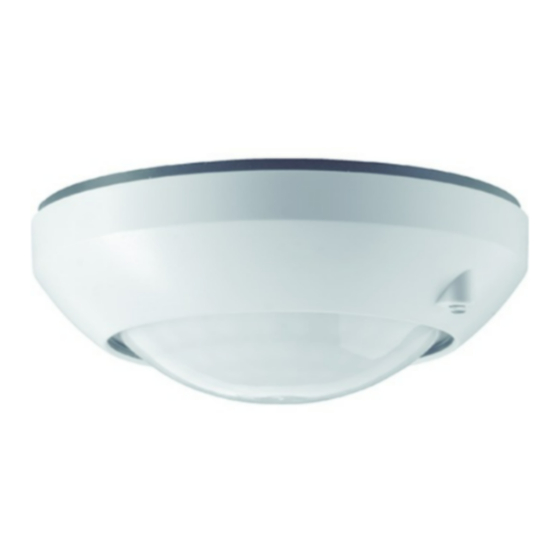

Detector de presencia 360° universal
Detector de presencia 360° universal
Núm. de art. PMU 360 WW
Detector de presencia 360° universal
Núm. de art. PMU 360 AL
Instrucciones de servicio
1 Indicaciones de seguridad
Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-
cos.
Si no se observa el manual de instrucciones existe el riesgo de provocar incendios, da-
ños en los equipos u otras situaciones de peligro.
Peligro de descarga eléctrica. El aparato no es adecuado para la desconexión directa.
Incluso con el aparato desconectado, la carga no está separada galvánicamente de la
red.
Peligro de descarga eléctrica. Desconectar el aparato antes de proceder a realizar tareas
o someter a carga. Tenga en cuenta todos los interruptores de potencia susceptibles de
suministrar tensiones peligrosas al aparato o a la carga.
No presionar sobre la ventana del sensor. El dispositivo puede ser dañado.
El aparato no es apto para la utilización como tecnología antirrobo ni como alarma.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu-
midor final.
2 Estructura del mecanismo
(1) Sensor de luminosidad
(2) Ventana del sensor
(3) Anillo embellecedor
(4) Mecanismo UP
(5) LED
(6) Selector time, retardo a la desconexión
(7) Selector lux, luminosidad
82542823
J:0082542823
Figura 1: Estructura del mecanismo
1/9
18.09.2012
Publicidad
Tabla de contenido
Manuales relacionados para Jung PMU 360 WW
Resumen de contenidos para Jung PMU 360 WW
- Página 1 Control de iluminación Detector de presencia 360° universal Detector de presencia 360° universal Núm. de art. PMU 360 WW Detector de presencia 360° universal Núm. de art. PMU 360 AL Instrucciones de servicio 1 Indicaciones de seguridad Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri- cos.
- Página 2 Control de iluminación Detector de presencia 360° universal 3 Función Uso conforme a lo previsto Conmutación automática de la iluminación en función del movimiento térmico y de la lumi- nosidad ambiental. Funcionamiento con mecanismo UP para la conexión o regulación de luz, o mecanismo auxiliar de 3 hilos para la ampliación del campo de detección.
- Página 3 Control de iluminación Detector de presencia 360° universal 4 Manejo Encender luz Se ha conectado una estación auxiliar de 2 hilos o una tecla de instalación. Pulsar la tecla menos de 0,4 segundos. La luz está activa durante al menos 2 minutos. i Cuando se detectan movimientos, la luz permanece activa tras el transcurso de los dos minutos.
-
Página 4: Montaje Y Conexión Eléctrica
Control de iluminación Detector de presencia 360° universal 5 Información para los operarios cualificados eléctricamente 5.1 Montaje y conexión eléctrica ¡PELIGRO! Descarga eléctrica al tocar piezas conductoras de tensión. Las descargas eléctricas pueden provocar la muerte. Antes de trabajar en el aparato o en la carga, desconectar todos los interrupto- res de línea. -
Página 5: Puesta En Funcionamiento
Control de iluminación Detector de presencia 360° universal El alcance es de 5 m. de diámetro y de una altura de aprox. 80 cm. En el suelo esto se convier- te en un diámetro de aprox. 8 m. de alcance (figura 3). Estos datos se refieren a un montaje en una altura de 2,5 m. - Página 6 Control de iluminación Detector de presencia 360° universal Limitación del área de detección Figura 4: Pantalla de cobertura Con la pantalla de cobertura es posible restringir el área de detección, p.ej., para evitar fuentes perturbadoras. Tamaño de pantalla Área de detección en el suelo radiante Pantalla completa Ø...
- Página 7 Control de iluminación Detector de presencia 360° universal i Si el selector lux se encuentra en la posición 0, el detector sólo se conecta mediante el manejo de un mecanismo auxiliar. La luminosidad necesaria para la conexión será en este caso de 400 lux.
-
Página 8: Anexo
Control de iluminación Detector de presencia 360° universal Establecer el retardo a la desconexión Cuanto menor sea la cantidad de movimiento a esperar en el campo de detección (por ej. vigi- lancia de una zona de escritorio), tanto más largo debería elegirse el tiempo de funcionamiento. De esta forma se reduce la posibilidad de que se desconecte el detector aunque haya perso- nas presentes. -
Página 9: Garantía
Prestamos garantía dentro del marco de las disposiciones legales. Le rogamos envíe el aparato franco de porte con una descripción del fallo a nuestro servicio central de atención al cliente. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0...
