est détectée en tant que batterie à tension nominale
de 24 V et l'unité adapte la charge en conséquence.
La sélection automatique 12 / 24 V est effectuée
uniquement au démarrage. Raccordez les câbles positif
et négatif de la batterie au régulateur en maintenant le
sectionneur de la batterie ouvert. NE FERMEZ PAS LE
SECTIONNEUR À CETTE ÉTAPE.
Raccordement du générateur PV
REMARQUE : Pour les besoins de la
conception, le générateur doit avoir
une tension nominale de 12 V pour une
batterie 12 V et une tension nominale
de 24 V pour une batterie 24 V. La Voc
ne doit pas excéder 60 V
-
(
)
ATTENTION : risque d'électrocution
Le générateur PV peut produire une tension
en circuit ouvert pouvant atteindre 60 V DC
lorsqu'il est exposé au soleil. Vérifiez que le
sectionneur d'entrée PV ou le disjoncteur est ouvert
(déconnecté) avant d'installer les câbles du système.
22

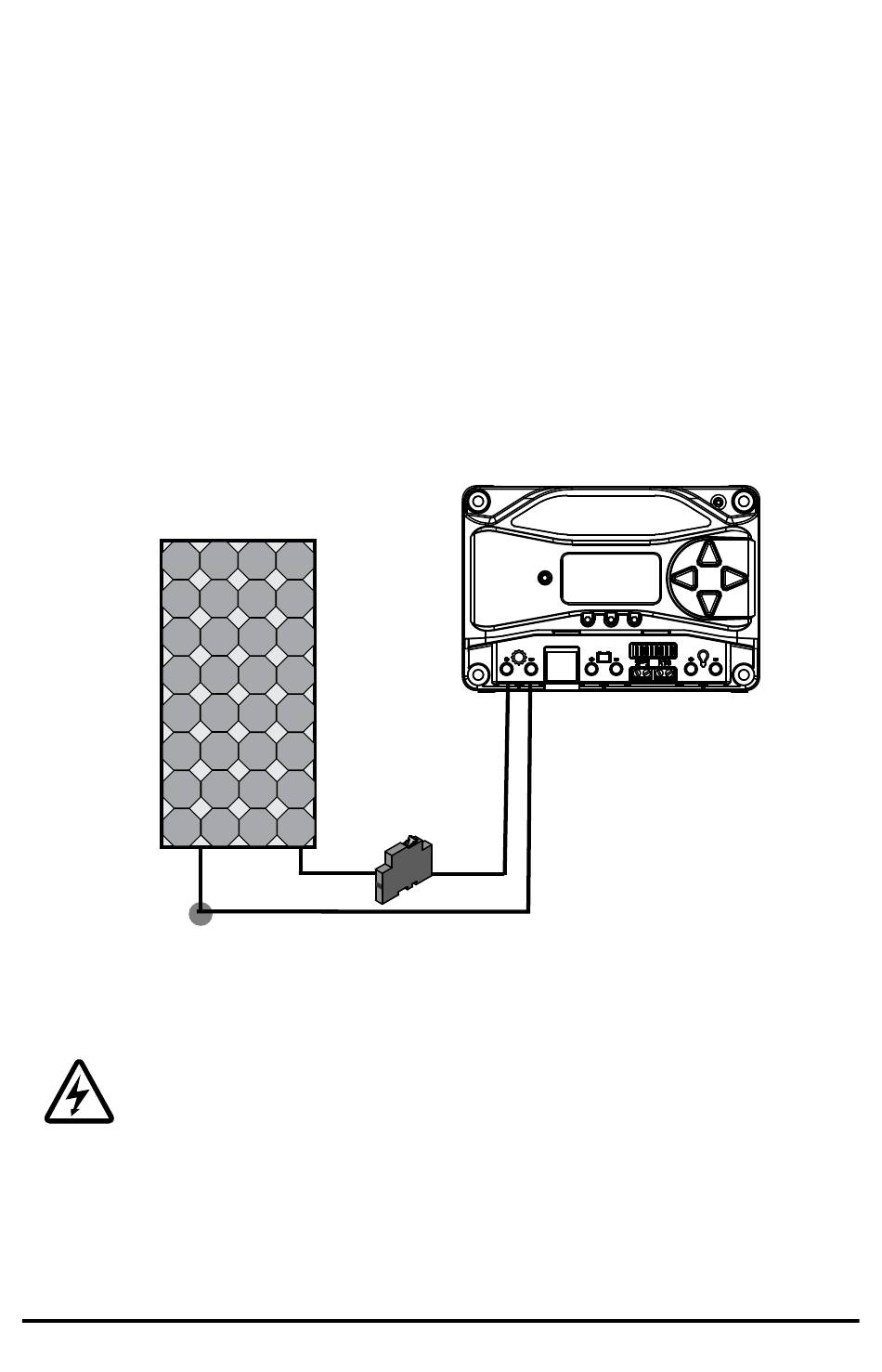

PV (+)
Sectionneur
PV
(+)
PV (-)
Instructions d'installation
PV
BATTERIE
Le calibre des fusibles
ou du sectionneur est
basé sur le courant
admissible du câble
CHARGE
