1YX MENSAJE SUMA, Indica un error de comunicación al realizar una operación de
acumulación con el vendedor 'Y' (Siendo 1 (Vendedor A) – 4 (Vendedor D))
con la balanza cuyo número es 'X' (Valor comprendido entre 1 y 8).
20X PROCESO MENSAJE, Indica un error de comunicación al realizar el
procesamiento de un mensaje de la red interna de balanzas. 'X' (Valor
comprendido entre 1 y 8) indica la balanza con la que se ha producido el error de
comunicación.
250 MENSAJE NO TRATADO, Error en la inicialización del envío de un mensaje
interno a la red de balanzas intercomunicadas.

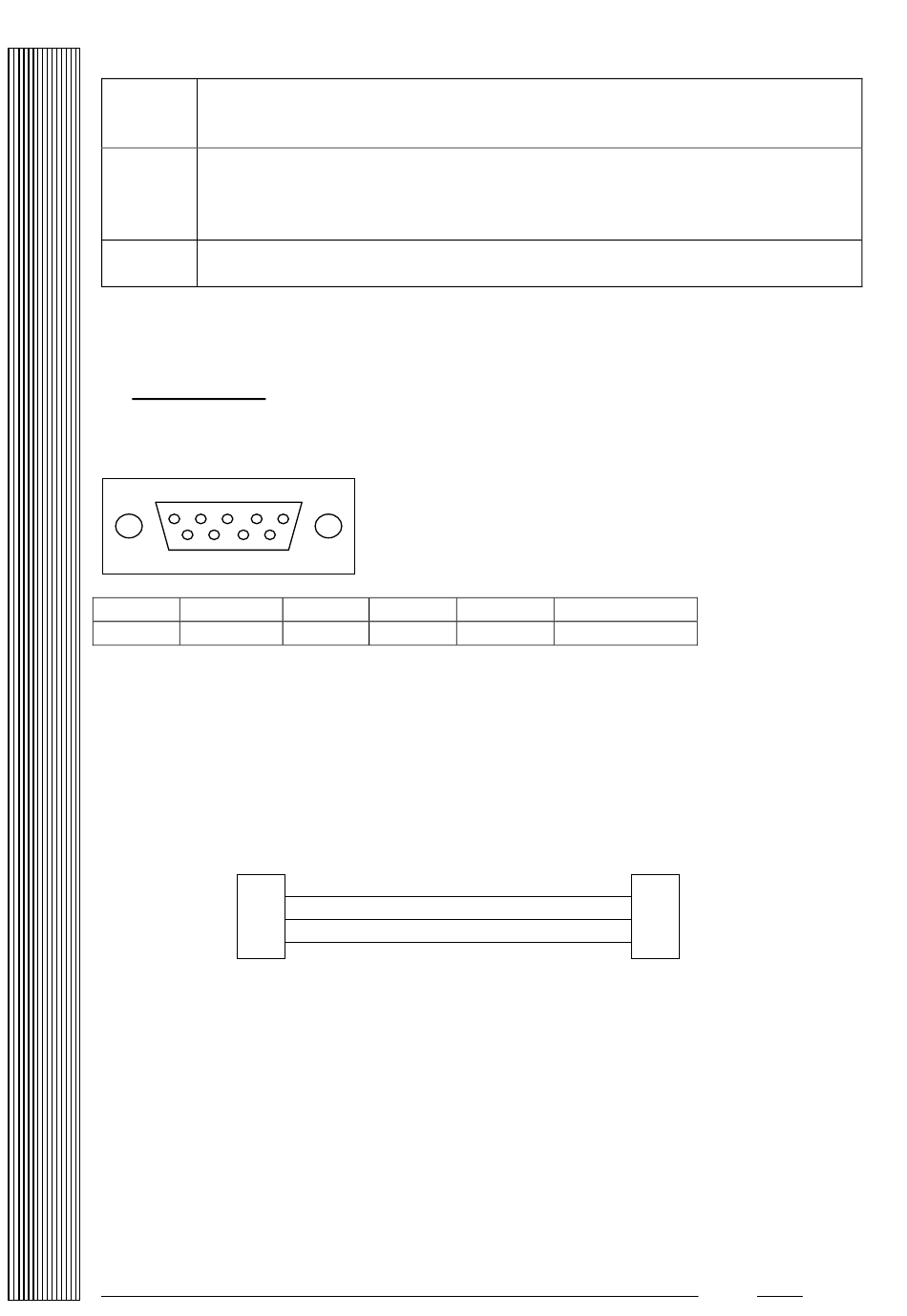

18. CONEXIONES

CONECTOR RS 232 / 485:
1
RS 232 1 - Tierra
Rs 485 4 – L-
La conexión RS 232 se utilizará para la comunicación con PC (HYDRA).
La conexión RS 485 se utilizará para interconectar balanzas.
Ejemplos de Conexión:
Conexión RS232:
PC (Hydra)
RxD
2
TxD
3
Masa
5
Conexión RS485: Interconexión entre balanzas (DB9 hembra):
Manual Usuario: Marte V4 IC / ILC
9
2 - Txd 3 - Rxd
5 – L- 6 – L+
7 - Masa 9 - DTR
8 – L+
Balanza (DB9 hembra)
TxD
Rxd
Masa
2
3
7
