Manual de Instalación, Operación y Mantenimiento
Lea y guarde estas instrucciones para referencia futura. Lea detenidamente antes de ensamblar, instalar, operar o dar
mantenimiento al producto que se describe. Por su propia seguridad y la de aquellos que lo rodean, preste atención a toda
la información de seguridad. Si no respeta las instrucciones, puede provocar lesiones corporales o daños a la propiedad.
TBI-CA
Nivel 3, 4 y 5
Hélice de Aluminio
Tabla de Contenido
Recepción, desembalaje y almacenamiento . . . . . . 2
Traslado del almacén . . . . . . . . . . . . . . . . . . . . . . . . 2
Levantamiento de la Unidad . . . . . . . . . . . . . . . . . . . 3
Instalación Típica . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Conexiones Eléctricas . . . . . . . . . . . . . . . . . . . . . 5
Revisión antes del Encendido . . . . . . . . . . . . . . . 5
Sujetadores y Tornillos . . . . . . . . . . . . . . . . . . . . . 6
Rodamientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lubricación de Rodamientos y Motor . . . . . . . . . 6
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Correas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Limpieza de polvo y mugre . . . . . . . . . . . . . . . . . 7
Lista de Partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Compromiso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
®
TDI
TBI-FS
Nivel 3, 4 y 5
Hélice de Acero
Información General de Seguridad
Sólo personal calificado debe instalar esta unidad.
El personal debe tener una clara comprensión de
estas instrucciones y debe ser consciente de las
precauciones generales de seguridad. Una instalación
inadecuada puede proporcionar una descarga eléctrica,
lesiones debido al entrar en contacto con partes en
movimiento, así como otros peligros potenciales. Otras
consideraciones pueden ser necesarias si se presentan
fuertes vientos o actividad sísmica. Si necesita más
información, póngase en contacto con un ingeniero
profesional antes de seguir adelante.
1. Siga todos los códigos eléctricos de seguridad
locales, así como el Código Eléctrico Nacional
(NEC), la Agencia Nacional de Protección de
Incendios (NFPA), en donde sea aplicable.
2. La rotación de la hélice es esencial. Debe girar
libremente sin golpear ningún objeto.
3. El motor debe estar asegurado y adecuadamente
instlalado.
4. No exceda la velocidad maxima del ventilador.Los
ajustes a la velocidad del motor con transmision
de frecuencia variable (VFD) puede afectar la carga
del motor. Si las RPM se cambian, la corriente del
motor debe controlarse para asegurarse de que no
excede los amperios de la placa del motor.
5. No permita que el cable de alimentación entre en
contacto con aceite, grasa, superficies calientes
o sustancias químicas. Reemplace el cable
inmediatamente si está dañado.
6. Verifique que la fuente de alimentación es
compatible con el equipo.
PELIGRO
Siempre desconecte la corriente eléctrica antes de
trabajar con la unidad. Asegure el interruptor en
posicion de apagado.
PRECAUCIÓN
Cuando se repare la unidad el motor puede estar
caliente como para causar dolor o una lesión. Permita
que el motor se enfríe antes de darle servicio.

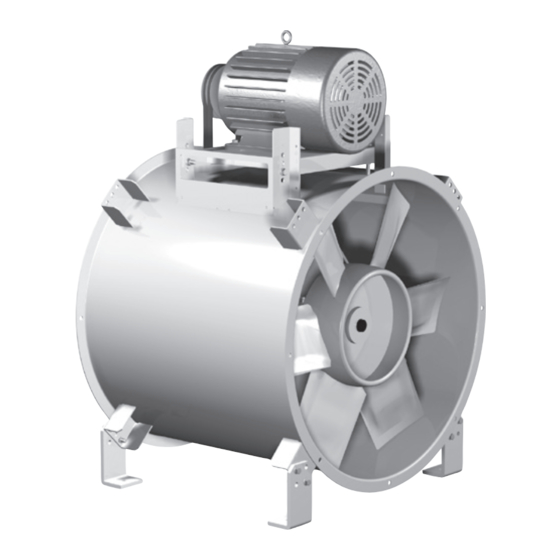

Ventiladores Tubulares en Línea
Documento 479218
Modelos TDI,
TBI-CA y TBI-FS
1
