Enterrar el cable delimitador o el cable guía
en la página 21 .
7. Conecte los cables a la estación de carga.
Instalar el cable delimitador en la
Consulte
página 20 y Instalar el cable guía en la
página 20 .
8. Fije la estación de carga al suelo con los
tornillos facilitados.
PRECAUCIÓN: No abra más
orificios en la base de la estación
de carga.
PRECAUCIÓN: No pise la
estación de carga.

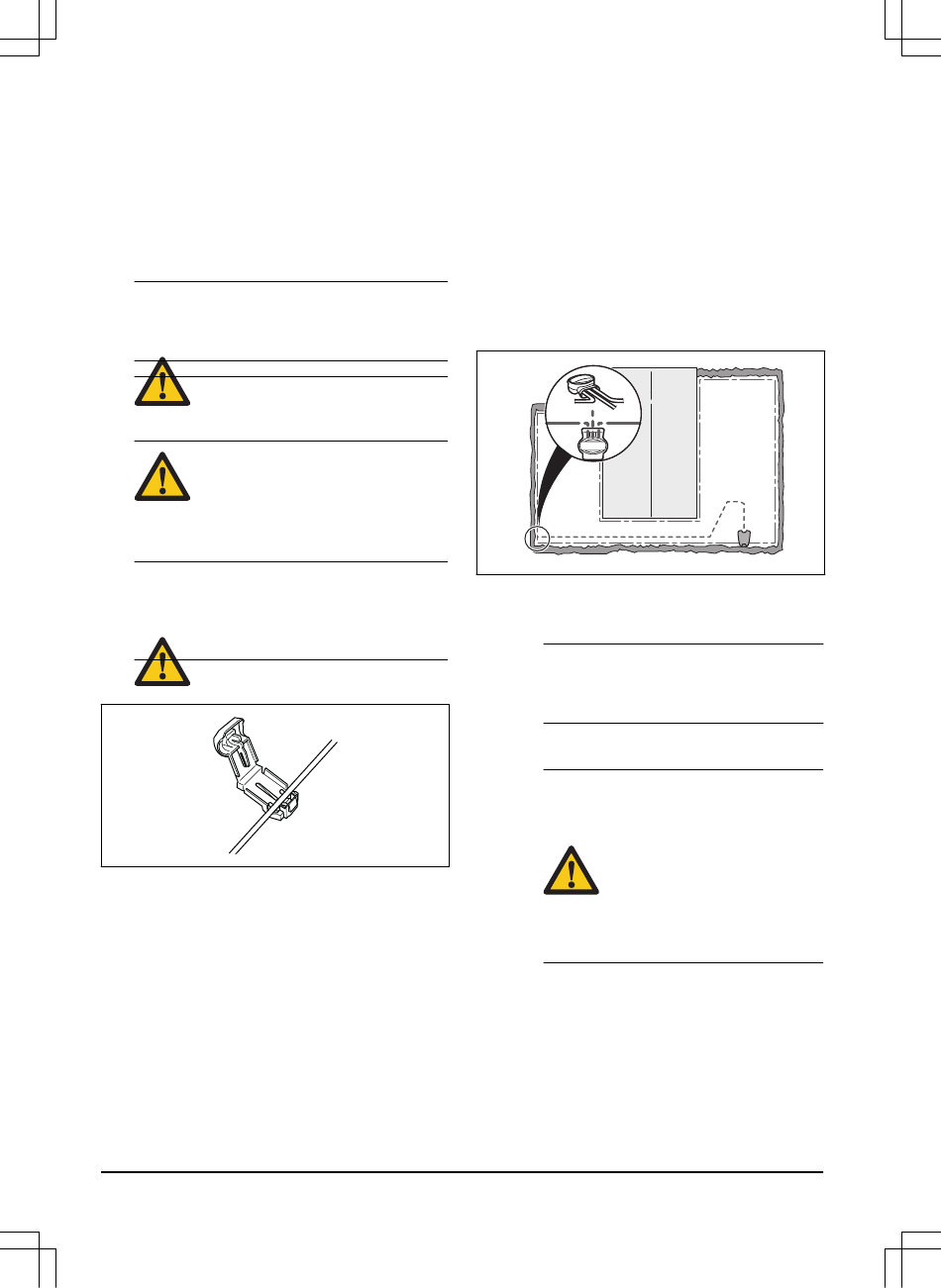

3.4.2 Instalar el cable delimitador

1. Coloque el cable delimitador por toda la
zona de trabajo. Inicie y complete la
instalación por detrás de la estación de
carga.
PRECAUCIÓN: No coloque el
cable sobrante en una bobina.
Las bobinas provocan
interferencias en el producto.
2. Abra el conector y coloque el cable
delimitador en él.
3. Cierre el conector con unos alicates.
4. Corte el cable delimitador 1-2 cm
(0.4-0.8 pulg.) por encima de cada conector.
5. Presione el conector derecho sobre el
pasador metálico con la marca "R".
6. Presione el conector izquierdo sobre el
pasador metálico con la marca "L".
3.4.3 Instalar el cable guía
1. Abra el conector y coloque el cable en él.
2. Cierre el conector con unos alicates.
20 - Instalación
3. Corte el cable guía 1-2 cm (0.4-0.8 pulg.)
por encima de cada conector.
4. Inserte el cable guía por la ranura de la
base de la estación de carga.
5. Presione el conector sobre el pasador
metálico con la marca "G".
6. Coloque el extremo del cable guía en el lazo
del cable delimitador.
7. Corte el cable delimitador con unos alicates.
8. Conecte el cable guía al cable delimitador
con un acoplador.
a) Inserte los 2 extremos del cable
delimitador y el extremo del cable guía
en el acoplador.
Nota: Cerciórese de que pueda ver el
extremo del cable guía a través de la
zona transparente del acoplador.
b) Presione el botón del acoplador con
unos alicates ajustables.
PRECAUCIÓN: Torcer los
cables juntos o un bloque de
terminales roscados aislado
con cinta aislante no son
empalmes adecuados. La
humedad del suelo hará que
el cable se oxide y tras un
tiempo puede producirse un
circuito abierto.
9. Fije el cable guía al suelo. Utilice estacas o
Colocar el cable con
entiérrelo. Consulte
estacas en la página 20 o Enterrar el cable
delimitador o el cable guía en la página 21 .

3.5 Colocar el cable con estacas

• Coloque el cable delimitador y el cable guía
en el suelo.
