PASCO PASPort PS-2111 Manual De Instrucciones

Sensor de electrocardiograma
Material Incluido

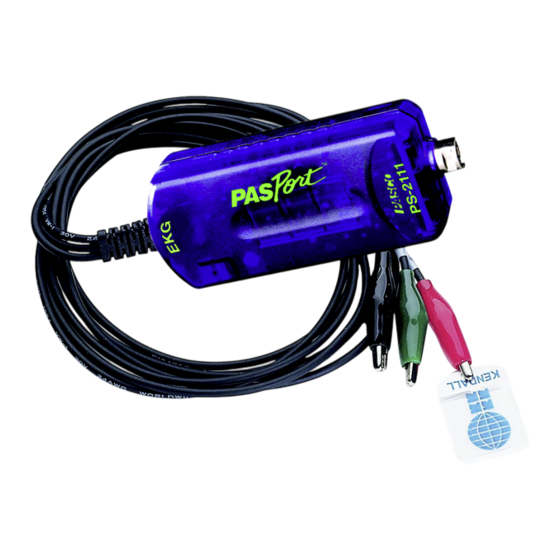

1. Sensor de electrocardiograma
2. Parches de electrodos, 100 uds.
Material requerido
• Interface PASPORT
Inicio rápido
1. Conecte el sensor ECG a su interface PASPORT.
2. Si está utilizando un ordenador, conecte la interface
PASPORT a él y abra el programa de adquisición de datos.
3. Coloque tres parches de electrodos en los brazos del sujeto y
conecte los cables a los parches de electrodos como se ilustra
en la Figura 1.
4. Pulse el botón de inicio para comenzar la adquisición de
datos.
Introducción
El sensor ECG mide las señales eléctricas producidas por el cora-
zón. La gráfica de ECG, que se muestra en el ordenador o regis-
trador de datos, ilustra gráficamente el latido del corazón.
2
®
PS-2111
Configuración
Conexión del sensor a una interface ECG
1
1. Conecte el sensor a cualquier puerto de una interface
PASPORT Opcionalmente, utilice un cable de extensión
PASPORT (PS-2500) entre la interface y el sensor ECG.
2. Si está utilizando un ordenador, conecte la interface
PASPORT a él y abra el programa de adquisición de datos.
Conexión del sensor ECG a una persona
1. Frotar la piel donde se aplicarán
los parches de electrodos con una
toalla de papel para eliminar la
piel muerta y la grasa.
2. Colocar los electrodos adhesivos
en la muñeca derecha, antebrazo
derecho, justo frente al codo y
antebrazo izquierdo justo frente
al codo (Figura 1). Presione los
parches con firmeza para tener
una mejor adherencia y calidad
de la señal.
3. Conecte los cables del sensor
ECG a los electrodos: negro en la muñeca derecha, verde en
el antebrazo derecho y rojo en el antebrazo izquierdo.
4. Coloque los cables de modo que cuelguen libremente sin for-
zar los parches.
Adquisición de datos
1. Pulse el botón de inicio para comenzar la adquisición de
datos.
2. El sujeto ha de permanecer quieto durante la recogida de
datos.
Manual de Instrucciones
0 1 2 - 0 8 0 0 7 F
derec
verde
negro
Figura 1
izqui
rojo
