Resumen de contenidos para BeSMART BeSMART

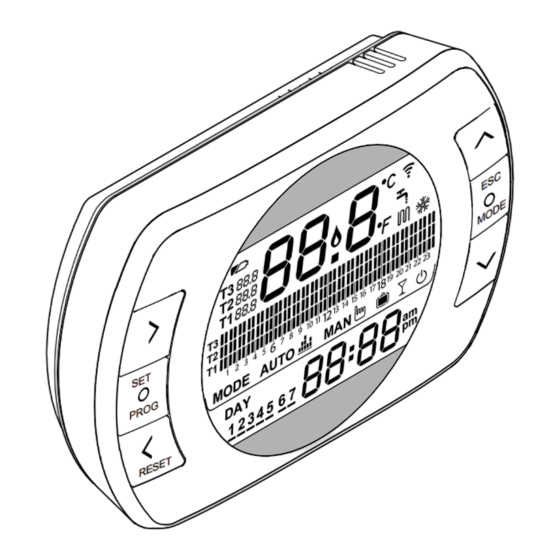

- Página 1 Manual Instalador y Usuario BeSMART Termostato | WiFi Box y Receptor RF caldera Manual Instalador y Usuario...
-
Página 2: Conformidad
Estimado Cliente: Gracias por haber elegido el control BeSMART. Este dispositivo de control del sistema de calefacción (y refrigeración) y de la caldera es de fácil insta- lación y, si se usa correctamente, ofrece una óptima calidad de confort y un mayor ahorro energético. -
Página 3: Tabla De Contenido
....4 3.2 Indicaciones en pantalla ..46 1.2 ¿Para qué se usa el BeSMART? 3.3 Configuración hora y fecha . .47 3.4 Configuración modalidad... -
Página 4: Generalidades
Se recomienda la instalación del dispositivo por personal cualificado. El BeSMART debe ser instalado en el lugar más accesible para el con- trol de la temperatura ambiente (generalmente es el salón). Para permitir una mejor lectura de la pantalla, el BeSMART debe ser posicionado, según las indicaciones de las normativas, a 1,5 metros... - Página 5 éstas estén conectadas a un solo BeSMART adicional (gestión multizona). En caso de que el BeSMART esté instalado en combinación con la WiFi Box...
-
Página 6: Para Qué Se Usa El Besmart
WiFi, el sistema BeSMART permite repetir desde remoto en un smartphone las mismas funciones disponibles en el propio BeSMART Modalidad de uso El BeSMART permite una gestión más minuciosa de la calefacción domés- tica ya que se puede decidir cómo y cuándo la caldera entrará... - Página 7 TA (termostato ambiente) de la caldera por parte del relé presente en el BeSMART (o el relé de la WiFi Box/receptor). La conexión ON/OFF está indicada también cuan- do se realiza la solicitud a otros componentes del sistema, como válvulas de...
-
Página 8: Declaración De Clase Del Control Besmart Según El Reglamento
El contacto ON/OFF del BeSMART mantiene siempre las mismas caracterís- ticas técnicas (relé del BeSMART, relé de la WiFi Box, relé del Receptor RF caldera) y las mismas deben ser respetadas en la combinación por cable entre el relé y los objetos que el mismo controla. NOTA: No superar nunca las cargas eléctricas máximas. - Página 9 Caldera con tem- Conexión mediante bus de comunicación peratura de impul- al BeSMART Cálculo de la temperatura de sión variable (con- impulsión a la caldera realizado en base a VI = 4 % trol mediante bus la temperatura ambiente y temperatura ex- de comunicación)
-
Página 10: Instalación
INSTALACIÓN Contenido del embalaje Dentro de la caja BeSMART WiFi se encuentran los siguientes componen- tes: Cant. Componente Descripción BeSMART = mando remoto de caldera con función de cronotermostato ambiente (*) o cro- notermostato ambiente (**). (*) si hay una conexión OTBus activa en una de las... -
Página 11: Componente
Se puede usar también para la eventual conexión de la sonda externa (opcional). En caso de instalación de BeSMART adicionales o Receptores RF cal- dera, es necesario efectuar el procedimiento de acoplamiento a la WiFi Box (ver "3.14 Función acoplamiento" en la página 74). - Página 12 Cable USB A = cable de conexión WiFi Box – Caldera Guía rápida Manual Instalador / usuario En caso de instalación de BeSMART adicionales o Receptores RF cal- dera, es necesario efectuar el procedimiento de acoplamiento a la WiFi Box (ver "3.14 Función acoplamiento" en la página 74).
- Página 13 Receptor RF caldera Cant. Componente Descripción Receptor RF caldera Guía rápida En caso de instalación de BeSMART adicionales o Receptores RF cal- dera, es necesario efectuar el procedimiento de acoplamiento a la WiFi Box (ver "3.14 Función acoplamiento" en la página 74).
-
Página 14: Esquemas Prácticos De
Conexión OTBus protocol, contacto para protocolo de comunica- ción propietario Válvula de zona sin microinterruptor de fin de carrera Válvula de zona con microinterruptor de fin de carrera 2.1.1 Esquema 1 Cronotermostato ON/OFF en la calefacción (TA). Única zona de calefacción en ON/OFF. BeSMART PROG MODE RESET... -
Página 15: Esquema 2
2.1.2 Esquema 2 Cronotermostato ON/OFF en la calefacción (TA). Multizona de calefacción en ON/OFF. BeSMART BeSMART BeSMART PROG PROG PROG MODE MODE MODE RESET RESET RESET zona 1 zona ... zona ... Hasta 8 zonas si está presente la WiFi Box Hasta 7 zonas con Receptor RF caldera conectado a caldera. -
Página 16: Esquema 4
Única zona en termorregulación moduladora. OT: control completo de caldera; calefacción, sanitario, alarmas, pará- metros. Multizona de calefacción en ON/OFF Configurar la caldera en modalidad "válvula de zona". Para el procedimiento, consultar con el Centro de Asistencia Técnica. BeSMART BeSMART BeSMART PROG PROG PROG... -
Página 17: Esquema 5
2.1.5 Esquema 5 Cronotermostato ON/OFF en la calefacción (TA). Única zona de calefacción en ON/OFF. Instalación wireless. Se puede acoplar un solo BeSMART al Receptor RF. Receptor RF caldera BeSMART PROG MODE RESET 230 V 2.1.6 Esquema 6 Cronotermostato modulador/mando remoto. -
Página 18: Esquema 7
2.1.7 Esquema 7 Cronotermostato ON/OFF en la calefacción (TA) con control remoto me- diante WiFi. Única zona de calefacción en ON/OFF. BeSMART WiFi Box PROG MODE WiFi WiFi RESET BeSMART internet server 230 V... -
Página 19: Esquema 8
2.1.8 Esquema 8 Cronotermostato modulador/mando remoto con control remoto median- te WiFi. Única zona de calefacción en termorregulación moduladora. OT: control completo de caldera; calefacción, sanitario, alarmas, pará- metros. BeSMART WiFi Box PROG MODE WiFi WiFi RESET BeSMART internet server... -
Página 20: Esquema 9
2.1.9 Esquema 9 Cronotermostato ON/OFF en la calefacción (TA) con control remoto me- diante WiFi. Instalación wireless. WiFi Box WiFi WiFi BeSMART internet server BeSMART 230 V PROG MODE RESET 2.1.10 Esquema 10 Cronotermostato modulador/mando remoto, con control remoto median- te WiFi. -
Página 21: Esquema 11
Instalación wireless. Para ampliar la señal WiFi se puede usar el WiFi EXTENDER acceso- rio como alternativa al Receptor RF Caldera. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART PROG MODE RESET... -
Página 22: Esquema 12
Instalación wireless. Para ampliar la señal WiFi se puede usar el WiFi EXTENDER acceso- rio como alternativa al Receptor RF Caldera. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART PROG MODE RESET... -
Página 23: Esquema 13
2.1.13 Esquema 13 Cronotermostato ON/OFF en la calefacción (TA) con control remoto me- diante WiFi. Multizona de calefacción en ON/OFF. WiFi Box WiFi WiFi BeSMART internet server 230 V BeSMART BeSMART BeSMART PROG MODE PROG MODE PROG MODE RESET RESET... -
Página 24: Esquema 14
Termorregulación en cada una de las zonas con selección automática de la temperatura mayor solicitada entre las diferentes zonas. Configurar la caldera en modalidad "válvula de zona". Para el procedimiento, consultar con el Centro de Asistencia Técnica. WiFi Box WiFi WiFi BeSMART internet server 230 V BeSMART BeSMART BeSMART... -
Página 25: Esquema 15
Receptor RF Caldera. Configurar la caldera en modalidad "válvula de zona". Para el procedimiento, consultar con el Centro de Asistencia Técnica. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART BeSMART BeSMART... -
Página 26: Esquema 16
2.1.16 Esquema 16 Gestión wireless de las válvulas de zona a través del Receptor RF cal- dera. Uso genérico ya sean en sistemas ON/OFF como en OT, con o sin WiFi. BeSMART BeSMART BeSMART PROG PROG PROG MODE MODE MODE... -
Página 27: Esquema 17
2.1.17 Esquema 17 Gestión wireless de varios dispositivos controlados por un único BeSMART y de las válvulas de zona a través del Receptor RF caldera. BeSMART PROG MODE RESET Receptor Receptor Receptor RF caldera RF caldera RF caldera 230 V... -
Página 28: Esquema 18
OT: control completo de caldera; calefacción, sanitario, alarmas, pará- metros. Termorregulación en cada una de las zonas con selección automática de la temperatura mayor solicitada entre las diferentes zonas. Multizona de calefacción en ON/OFF. WiFi Box WiFi WiFi BeSMART internet server 230 V BeSMART BeSMART BeSMART PROG... -
Página 29: Esquema 19
Multizona de calefacción en ON/OFF Para ampliar la señal WiFi se puede usar el WiFi EXTENDER acce- sorio como alternativa al Receptor RF Caldera. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART BeSMART... -
Página 30: Esquema 20
OT: control completo de caldera; calefacción, sanitario, alarmas, pará- metros. Termorregulación en cada una de las zonas con selección automática de la temperatura mayor solicitada entre las diferentes zonas. WiFi Box WiFi WiFi BeSMART internet server 230 V BeSMART BeSMART BeSMART... -
Página 31: Esquema 21
Para ampliar la señal WiFi se puede usar el WiFi EXTENDER acceso- rio como alternativa al Receptor RF Caldera. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART BeSMART BeSMART... -
Página 32: Esquema 22
OT: control completo de caldera; calefacción, sanitario, alarmas, pa- rámetros. Termorregulación en cada una de las zonas con selección automá- tica de la temperatura mayor solicitada entre las diferentes zonas. Multizona de calefacción en ON/OFF. WiFi Box WiFi WiFi BeSMART internet server 230 V BeSMART BeSMART BeSMART PROG... -
Página 33: Esquema 23
Multizona de calefacción en ON/OFF Para ampliar la señal WiFi se puede usar el WiFi EXTENDER ac- cesorio como alternativa al Receptor RF Caldera. Receptor RF caldera WiFi Box WiFi WiFi BeSMART internet server 230 V 230 V BeSMART BeSMART... -
Página 34: Datos Técnicos
En caso de instalación de BeSMART adicionales, es necesario efec- tuar el procedimiento de acoplamiento BeSMART a la WiFi Box (ver "3.14 Función acoplamiento" en la página 74). En caso de instalación de un Receptor RF caldera conectado a la cal- dera, es necesario efectuar el procedimiento de acoplamiento a la WiFi Box (ver "3.14 Función acoplamiento"... - Página 35 Longitud máxima cables WiFi Box - conexión caldera en cables Temperatura ambiente mínima de °C funcionamiento Porcentaje señal WiFi para garantizar el correcto funcionamiento del siste- ma BeSMART Receptor RF Descripción U.M. caldera input 100-240 / 0,1 Vca / A Alimentación de...
-
Página 36: Dimensiones
Dimensiones U.M. L - Ancho A - Altura P - Profundidad PROG MODE RESET... -
Página 37: Instalación En 3 Fases
PROG MODE PROG MODE RESET RESET Fijar la base del BeSMART a la pa- red o caja eléctrica usando los torni- llos suministrados. El uso de tornillos no SUMINIS- TRADOS puede afectar el correcto cierre de las partes plásticas. Con- trolar que la cabeza del tornillo esté... - Página 38 OTBus caldera (ver 2.3 Da- otro dispositivo. La carga eléctrica tos técnicos" en la página 13). Para en el contacto TA del BeSMART no la conexión eléctrica a la caldera, se debe superar las especificaciones recomienda verificar el manual de la del relé, (ver "2.2 Datos técnicos"...
- Página 39 1 de los relés de los zación indicada. BeSMART está cerrado, mientras que está abierto (OFF) cuando to- dos los relés de los BeSMART están abiertos (OFF). La WiFi Box presenta, en su interior, la posibilidad de conectarse con cable a la conexión OTBus de cal-...
-
Página 40: Alimentación
A continuación, la indicación de la El cable USB para la conexión a la posición y distinción de las 2 salidas caldera tiene una extremidad con 4 en la clavija de tipo USB. terminales. TA negro TA negro 230 V OT rojo OT rojo nunca... -
Página 41: Otbus En El Besmart
(se recomienda verificar manual de instalador de caldera). Si la caldera no tiene el borne OTBus, es posible usar el conector OTBus suministra- do con la caja BeSMART WiFi (solo OTBus en el BeSMART para calderas sin este elemento). Solo uno de los componen-... -
Página 42: Outputs/Boiler De La Wifi Box
OUTPUTS/BOILER de la WiFi Box; Reset de la función de auto confi- guración conexión OTBus El BeSMART está configurado para el funcionamiento en ON/OFF. En el caso de que el mismo esté co- nectado a un bus de comunicación... - Página 43 Instalación y configuración de la Combinar el ID WiFi de la WiFi Box con la cuenta usuario. aplicación para smartphone Si es necesario combinar en radio- Descargar la aplicación en el propio frecuencia (RF) a la WiFi Box otros smartphone o tableta; termostatos y/o Receptores RF cal- dera, presionar durante 5 segundos la tecla transparente en la WiFi Box...
- Página 44 éxito”. plea hasta 4 minutos para auto- configurarse. Una vez on-line, el sistema em- plea hasta 4 minutos para auto- configurarse. Reiniciar el router WiFi al finalizar la operación. NOTA Para mayor información, consultar el manual de la aplicación BeSMART.
-
Página 45: Puesta En Servicio
PUESTA EN SERVICIO Interfaz usuario PROG MODE RESET Tecla BACK = permite seleccionar el campo deseado, restablecer una alarma o activar la función especial one hour booster Tecla SET/PROG = permite acceder a los menús o al campo seleccio- nado y memorizar Tecla FORWARD = permite seleccionar el campo deseado o activar la función especial ANTICIPACIÓN Tecla UP = aumenta el campo seleccionado o visualiza la temperatura... -
Página 46: Indicaciones En Pantalla
Si se configura la modalidad verano/sanitario, se visualiza la temperatura de setpoint sanitario (disponible con conexión OTBus en- tre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTBus lo prevé) Campo baterías agotadas Campo temperatura ambiente detectada por el termostato BeSMART Campo presencia llama (disponible con conexión OTbus entre WiFi... -
Página 47: Configuración Hora Y Fecha
Configuración hora y Cuando se selecciona mes, deste- fecha lla el número correspondiente y se visualiza Non. En la pantalla HOME presionar la te- cla SET/PROGRAM dos veces. PROG PROG RESET RESET Cuando se selecciona año, destella el número correspondiente y se vi- Seleccionar con la tecla FORWARD sualiza YEA. -
Página 48: Configuración Modalidad Calefacción/Refrigeración
Configuración modalidad Presionar la tecla SET/PROGRAM calefacción/refrigeración para efectuar la configuración. El BeSMART está configurado por defecto en modalidad calefacción. En calefacción el BeSMART acti- va una solicitud de calor cuando la temperatura ambiente es inferior a PROG la temperatura configurada. -
Página 49: Configuración Modalidad De Funcionamiento
(caldera MODE instantánea). Si el parámetro 24 CLOC está confi- gurado en ON, el BeSMART seguirá las franjas horarias configuradas en para seleccionar una de las siguien- el menú usuario-programa horario tes modalidades:... -
Página 50: Modalidad Invierno
T2 (Economy) ignorando el programa horario cale- facción, para los días configurados con la tecla FORWARD o BACK . BeSMART vuelve a la modalidad AUTO cuando transcurren PROG MODE los días configurados en la modali- dad VACACIONES ... -
Página 51: Modalidad Invierno/Party
3.5.6 Modalidad Invierno/PARTY franja horaria calefacción/refrigeración y de la relativa temperatura de setpoint BeSMART en modalidad PARTY es- ambiente deseada, o de inhabilitar la tablecerá la temperatura de setpoint franja horaria calefacción en caso de ambiente T3 (Comfort) ignorando el que la misma ya esté... -
Página 52: Función Llenado Semiautomático
UP durante WiFi Box y caldera o Receptor RF y 5 segundos, se pide que se intro- caldera o BeSMART y caldera, si el duzca la contraseña. protocolo OTBus lo prevé). Si en la pantalla HOME se visualiza la alarma rIE que destella rápida-... -
Página 53: Configuración Programa Horario
Si ya se ha configurado la contra- namiento de las teclas. seña, se visualiza "00"; introducir la Si la contraseña introducida es inco- contraseña con las teclas UP rrecta: se visualiza “LOC” durante 5 DOWN y confirmarla con la tecla segundos en lugar de la temperatu- SET. -
Página 54: Programa Horario Calefac- Ción/Refrigeración
Sábado Domingo PROG RESET Lunes Presionar la tecla FORWARD Domingo BACK para seleccionar el campo PROGRAMA HORARIO CALEFAC- CIÓN/REFRIGERACIÓN Lunes PROG RESET Martes Presionar la tecla SET/PROGRAM para efectuar la configuración. Miércoles PROG RESET Jueves Presionar la tecla FORWARD BACK para seleccionar el día o el periodo semanal que se debe mo- dificar. -
Página 55: Configuración Programa Horario Agua Caliente Sanitaria
Configuración programa Periodo Visualización horario agua caliente sanitaria La función está disponible solo si el Sábado parámetro 24 CLOC está configura- do en ON. Las franjas horarias se configuran por defecto en ON (función sanitario activa). En la pantalla HOME presionar la te- Domingo cla SET/PROGRAM para entrar en el menú... -
Página 56: Configuración Temperaturas De Setpoint Ambiente Calefacción/ Refrigeración
PROG PROG Periodo Visualización RESET Domingo RESET Sábado Domingo PROG Presionar la tecla SET/PROGRAM para confirmar el día o el periodo semanal que se debe modificar. RESET Lunes Domingo Presionar la tecla FORWARD PROG BACK para seleccionar el seg- mento de franja horaria que se de- sea modificar. -
Página 57: Configuración Temperaturas En Modalidad Manual
HOME. PROG Las temperaturas de setpoint am- biente también se pueden modificar instantáneamente si el BeSMART se encuentra en la modalidad de funcionamiento correspondiente a la temperatura de setpoint ambiente que se desea modificar. -
Página 58: Configuración Temperaturas En Modalidad Vacaciones
3.9.3 Configuración temperaturas ambiente deseada T3 (Comfort). en modalidad VACACIONES En la pantalla HOME presionar la tecla UP o DOWN para modi- MODE ficar la temperatura de setpoint am- biente deseada T2 (Economy). MODE La temperatura de setpoint am- biente configurada no podrá ser inferior/igual a la tempera- tura T2 (Economy). -
Página 59: Configuración Temperatura De Setpoint Agua Caliente Sanitaria
OTBus entre WiFi Box y y volver a la pantalla HOME. caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo 3.10 Configuración OTBus lo prevé) permite visualizar temperatura de setpoint el valor de las sondas caldera y de... - Página 60 PROG RESET Presionar la tecla UP o DOWN para seleccionar el parámetro deseado y esperar su visualiza- ción.
-
Página 61: Descripción
Temperatura leída por la sonda de impul- sión calefacción de la caldera (disponible con conexión OTBus entre WiFi Box y cal- dera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTBus lo prevé). MODE trEt Temperatura leída por la sonda retorno... - Página 62 Temperatura leída por la sonda humos de tFLU la caldera (disponible con conexión OTBus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el proto- colo OTBus lo prevé). MODE Temperatura leída por la sonda externa co-...
- Página 63 OTBus lo prevé). MODE PrES Presión sistema (disponible con conexión OTbus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTbus lo prevé). MODE tFl2 Temperatura leída por la sonda de impul- sión del segundo circuito de calefacción...
-
Página 64: Menú Técnicoprogramación Avanzada
3.12 Menú técnico - Presionar la tecla UP o DOWN programación avanzada para introducir la contraseña instala- dor (contraseña = 18). En la pantalla HOME presionar la te- cla SET/PROGRAM para entrar en el menú usuario. MODE PROG Presionar la tecla SET/PROGRAM para efectuar la configuración. - Página 65 Temperatura mínima de setpoint calefac - ción (disponible con conexión OTBus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OT - Bus lo prevé). Valor para configurar de 10°C a HHCH -5°C.
- Página 66 - terna web de la aplicación (disponible con conexión OTBus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y cal - dera, si el protocolo OTBus lo prevé). MODE Configurado por defecto a 1,2°.
- Página 67 (para la zona controlada por el BeSMART ) será equivalente a la configurada en el parámetro LLCH. Configurando el parámetro InFL >0, con sonda externa no conectada en la caldera y sonda externa web no habilitada en la aplicación, la...
- Página 68 Restablecimiento parámetros de fábrica. Valor para configurar de 0 a 1. Al configurar en 1 este parámetro, se indi - can los valores del BeSMART como por defecto, con excepción de la hora, el día y la temperatura agua caliente sanitaria.
-
Página 69: Descripción Configuración Histéresis De Encendido
21 ALL Visualización historial alarmas (disponible con conexión OTbus entre WiFi Box y cal - dera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTbus lo prevé). Visualización de las últimas 9 alarmas ge - neradas por la caldera y memorizadas por MODE el BeSMART . - Página 70 Habilitación programador horario agua caliente sanitaria para calderas con acu - mulador sanitario (disponible con conexión OTBus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTBus lo prevé). MODE Configurado por defecto en OFF.
- Página 71 Se visualizará el parámetro solo si el pa - rámetro SEnS está OFF (disponible con conexión OTBus entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y caldera, si el protocolo OTBus lo prevé). Configurado por defecto a 10°C. Valor para MODE configurar de 1 a 20°C.
- Página 72 Relé Relé Relé Relé off= solicitud en curso no satisfecha on= solicitud en curso satisfecha (*) = no admitido; para garantizar el funcionamiento de la válvula de zona controlada por relé, utilizar un BeSMART cableado hacia la válvula de zona.
- Página 73 Máxima temperatura de setpoint de calefac - ción de la caldera (disponible con conexión OTBus entre WiFi Box y caldera, Receptor RF y caldera o BeSMART y caldera, si está previsto en el protocolo OTBus). Valor configurable de 80 a 40°C (para cale - MODE facción a alta temperatura) o de 45°C a 20°C...
-
Página 74: Configuración Del Receptor Rf
Acoplamiento BeSMART con WiFi caldera a Receptor RF de válvula de zona y viceversa. BeSMART y WiFi Box presentes en la caja BeSMART WiFi ya están aco- Receptor RF plados. En caso de instalación de un caldera BeSMART adicional, es necesario efectuar el siguiente procedimiento. -
Página 75: Ejemplo De Besmart En Aco- Plamiento
ESC/MODE para visualizar de manera Para completar el acoplamiento, pre- alternada la siguiente información. sionar la tecla SET/PROGRAM o espe- rar que BeSMART vuelva a la pantalla HOME. El procedimiento puede durar hasta un máximo de 2 minutos, al MODE finalizar este tiempo el BeSMART vuelve automáticamente a la pan-... - Página 76 78 nada la siguiente información: El procedimiento puede durar hasta un máximo de 2 minutos, al finalizar este tiempo el BeSMART vuelve automáticamente a la pan- MODE talla HOME. Si el procedimiento no se efectúa co-...
-
Página 77: 3.15 Reset De La Wifi Box
Para completar el acoplamiento, − Termostatos y receptores RF presionar la tecla SET/PROGRAM o de la zona. esperar que BeSMART vuelva a la pantalla HOME. El procedimiento puede durar hasta un máximo de 2 minu- tos, al finalizar este tiempo el BeSMART vuelve automática-... -
Página 78: Alarmas Y Estados De Funcionamiento
ALARMAS Y ESTADOS DE FUNCIONAMIENTO Lista indicaciones LEDs de la WiFi Box y del Receptor RF caldera ** Estado verde rojo Relé = cerrado (solo para conexión ON/OFF) Relé = abierto (solo para conexión ON/OFF) OTBus conexión = OK (para conexión OTBus) Alarma caldera (solo para conexión OTBus) Error de red o RF... -
Página 79: Alarmas Besmart Y Caldera
En presencia de alarma caldera (disponible con conexión OTBus PROG entre WiFi Box y caldera o Receptor RF y caldera o BeSMART y calde- RESET ra, si el protocolo OTBus lo prevé), al presionar la tecla transparente de En presencia de una alarma caldera burbuja prismática (A) es posible... - Página 80 − Si no se logra eliminar la alar- ma, contactar con el servicio RESET de Asistencia Técnica Autori- zada. Función llenado semiautomático. − Sustituir el BeSMART. PROG MODE − Contactar con el servicio de Asistencia Técnica Autorizada. RESET Sensor temperatura ambiente BeSMART dañado.
- Página 81 − Verificar la distancia entre BeSMART y WiFi Box (ver "2.2 PROG MODE Datos técnicos" en la página 34). RESET − Quitar y volver a colocar las Ausencia de comunicación entre baterías. BeSMART y WiFi Box. − Verificar que la WiFi Box esté...
- Página 82 − Verificar conexión eléctrica OTBus y distancia máxima entre WiFi Box y borne OTBus caldera o entre BeSMART y PROG MODE borne OTBus caldera (ver "2.2 Datos técnicos" en la página RESET 34). Ausencia de comunicación OT- − Contactar con el servicio de Bus entre WiFi Box y caldera o Asistencia Técnica Autorizada.
- Página 83 Para sustituir las baterías sepa- rar el BeSMART de su base. − Sustituir las baterías. − Comprobar que los contactos no estén oxidados. − Sustituir el BeSMART. − Contactar con el servicio de Asistencia Técnica Autorizada. Efectuar inmediatamente la sustitución de las baterías.
- Página 84 La empresa se reserva el derecho de modificar las características y los datos indicados en el presente documento en cualquier momento y sin previo aviso, a fin de mejorar los productos. Por lo tanto, este documento no puede ser considerado como contrato ante terceros.
