6 Cableado de control externo (Series 300 & 500)
Los números de pin del conector de salida externa están numerados del 1 al 6. La clavija 1 es la
clavija más cercana al conector de alimentación.
Las designaciones de las clavijas son las
siguientes:
1. 12VDC
2. Salida analógica 0-5 V
3. Control
4. Alarma superior
5. Alarma inferior
6. Tierra
El conector RJ12 ofrece dos posibilidades de cableado, un interruptor a GND o una salida de 12V.
o
Si se utiliza la salida de 12V, la energía para la bobina del relé se suministra por el
adaptador Aeroqual AC/DC. En este caso, asegúrese de que la bobina del relé no
consume más de 150mA y que se inserte un diodo de protección a través de la bonina de
relé.
o
Si se utiliza el interruptor de la salida GND, asegúrese de que la bobina del relé no
consume más de 150 mA, que la tensión no exceda los 24V y que se inserte un diodo de
protección a través de la bobina del relé.

6.1 Cableado para la alarma

Las clavijas de alarma alta y baja pueden ser cableadas para suministrar una simple conmutación
de encendido/apagado para operar el equipo que sólo requiere una señal de encendido o apagado,
como una alarma.

Para cambiar a GND, conecte a los pines 4,5 y 6.

Para cambiar a la salida de 12V, conecte los pines 4, 5 y 1
NOTA: El cableado de la alarma sólo funcionará mientras la Serie 500 esté alimentada por el
adaptador de CA.

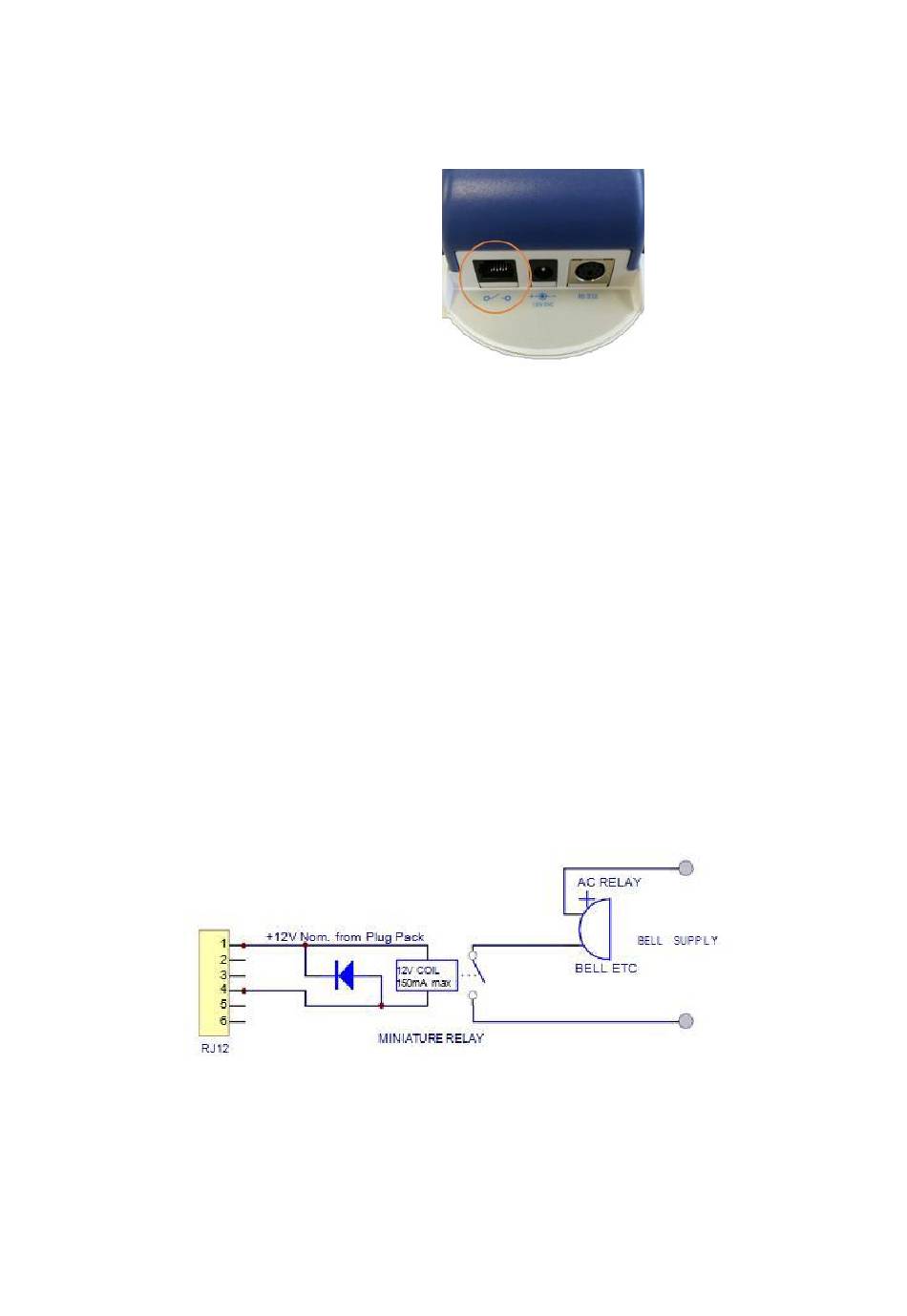

El siguiente diagrama es el típico cableado para una alarma de alto nivel de gas.
NOTA: Si no se inserta un diodo de protección de circuito, se dañará el monitor si el relé crea un
pico de tensión.
MRK-D-0022 V4 Manual de instrucciones Aeroqual Series 200, 300 & 500
RJ12
conector
orden de pin
654321
