Control LB
Display estándar para control de temperatura
Display estándar para control de temperatura
Núm. de art.: ..1790D..
Manual de instrucciones
1
Indicaciones de seguridad
Sólo los operarios cualificados pueden montar y conectar aparatos eléctricos.
Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamente y te-
nerse en cuenta el manual de instrucciones.
Peligro de descarga eléctrica. Desconectar el aparato antes de proceder a realizar tareas o so-
meter a carga. Tenga en cuenta todos los interruptores de potencia susceptibles de suministrar
tensiones peligrosas al aparato o a la carga.
Estas instrucciones forman parte del producto y deben permanecer en manos del consumidor
final.
2
Estructura del aparato
(1)
Temperatura teórica, temperatura real u hora actual
(2)
Menú de programación
(3)
modo activo
(4)
Superficie de mando
Símbolos en la pantalla
Ƙ
El modo automático está activado
Ƶ
Se regula la temperatura de confort
ƶ
Se regula la temperatura ECO
ƾ
El símbolo de refrigeración se ilumina: modo de refrigeración, no se refrigera
El símbolo de refrigeración parpadea: modo de refrigeración, se refrigera
32401503
J0082401503

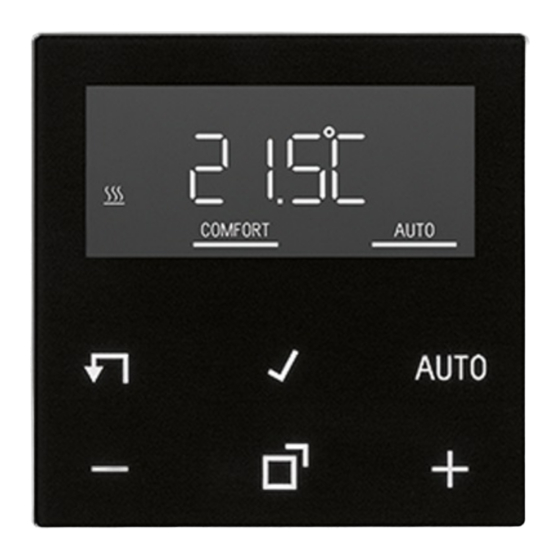

Imagen 1: Pantalla y superficie de mando
1 / 10
19.05.2020
Publicidad
Tabla de contenido
Manuales relacionados para Jung 1790D Serie
Resumen de contenidos para Jung 1790D Serie
- Página 1 Control LB Display estándar para control de temperatura Display estándar para control de temperatura Núm. de art.: ..1790D.. Manual de instrucciones Indicaciones de seguridad Sólo los operarios cualificados pueden montar y conectar aparatos eléctricos. Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamente y te- nerse en cuenta el manual de instrucciones.
-
Página 2: Uso Conforme A Lo Previsto
Control LB Display estándar para control de temperatura ƿ El símbolo de calefacción se ilumina: modo calefacción, no se calienta El símbolo de calefacción parpadea: modo calefacción, se calienta Símbolos de la superficie de mando (4) Ƨ Paso atrás / mostrar hora actual ƨ... - Página 3 Control LB Display estándar para control de temperatura res integrados el funcionamiento de refrigeración se activa conectando la tensión de red a la entrada de la estación auxiliar "1". Por lo general la bomba de calor dispone de una salida co- rrespondiente o se puede utilizar un interruptor.
-
Página 4: Puesta En Funcionamiento
Control LB Display estándar para control de temperatura Comportamiento tras una caída de la red de alimentación. Fallo de tensión inferior a la reserva de cuerda – Se mantienen todos los datos y ajustes Fallo de tensión superior a la reserva de cuerda –... -
Página 5: Control De Funcionamiento
Control LB Display estándar para control de temperatura Parámetros Símbolo en panta- Posibilidad de ajuste/ Ajuste de fábrica Minutos ƛƜ 00 ... 59 Horario de verano automático ƛƜ Ơ SÍ / No Salida del regulador ƛƜ Ƽ SÍ / No Adaptación de válvula ƛƜ... -
Página 6: Activación De Funciones
Control LB Display estándar para control de temperatura En el modo de calefacción se muestra la temperatura teórica programada: – = Temperatura ECO + = temperatura de confort Durante la detección de una caída brusca de la temperatura no es posible modificar la temperatura teórica. - Página 7 Control LB Display estándar para control de temperatura Para acceder o abandonar el menú de programación, pulsar la tecla ƣ. Desplazarse a través del menú con la tecla – o + y confirmar la selección con ƨ. Ɨ Activación/desactivación del bloqueo de manejo ƙ...
- Página 8 Control LB Display estándar para control de temperatura La cifra del año parpadea en la pantalla. ￭ La fecha, hora y el horario de verano automático pueden modificarse como se describe en el capítulo Puesta en funcionamiento. Modificar parámetros de temperatura ￭...
-
Página 9: Información Para Los Operarios Cualificados Eléctricamente
Control LB Display estándar para control de temperatura En la indicación de la temperatura real se muestra en la pantalla el sensor de temperatu- ra activo. ƻ o ƻ y ƺ: el valor de medición procede del sensor interno. ƺ: el valor de medición procede del sensor remoto conectado al mecanismo de control. ￭... -
Página 10: Descripción De Las Combinaciones De Teclas
Reserva de cuerda > 4 h 12 Garantía La garantía es efectiva dentro del marco las disposiciones legales a través de un estableci- miento especializado. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
