Resumen de contenidos para Stabila REC 500 RG
- Página 1 How true pro’s measure REC 500 RG Manual de instrucciones RED/GREEN BEAM...
-
Página 2: Tabla De Contenido
Índice Capítulo Página • 1. Uso adecuado • 2. Indicaciones de seguridad • 3. Elementos del aparato • 4. Elementos de la pantalla • 5. Puesta en marcha • 5.1 Colocación de la pila/Cambio de pilas • 5.2 Conexión • 5.3 Ajuste del modo de rotación/líneas •... -
Página 3: Uso Adecuado
Lea atentamente las indicaciones de seguridad y el manual de instrucciones. REC 500 RG es un receptor fácil de manejar para un rápido registro de rayos láser rojos o verdes. ¡El receptor funciona tanto con láseres de línea pulsados como con roto-láseres! En caso de que después de leer el manual de instrucciones todavía tenga alguna... -
Página 4: Elementos Del Aparato

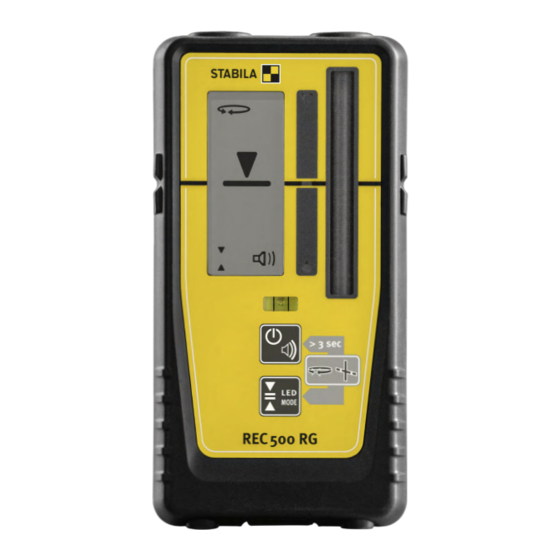

3. Elementos del aparato REC 500 RG (estanco al agua y al polvo según IP 67) Imán Pantalla - 1 delante, 1 detrás Indicador de modo LED Ventana de recepción láser Marcado «en línea» Burbuja Área de montaje de la pinza de sujeción... -
Página 5: Elementos De La Pantalla
4. Elementos de la pantalla Indicador de modo de rotación (14) Indicador de modo de líneas (15) Posición «en línea» (16) (17) Niveles de visualización de la diferencia de altura respecto a la posición «en línea» Ajuste de la precisión en 4 niveles (18) Capacidad de la pila (19) -
Página 6: Puesta En Marcha
5. Puesta en marcha 5.1 Colocación de la pila/Cambio de pilas Abra la tapa del compartimento de las pilas en la dirección de la flecha e introduzca las nuevas pilas según el símbolo del compartimento de las pilas. También se pueden utilizar pilas recargables adecuadas. Indicación LCD: - inserción de la nueva pila Elimine las pilas gastadas a través de puntos... -
Página 7: Ajuste De La Señal Óptica
5.4 Ajuste de la señal óptica Con una pulsación de la tecla más larga se conecta / des- conecta el modo LED. Con la indicación de LED mejora la visibilidad en distancias LE D más grandes o en caso de oscuridad. MODE >... -
Página 8: Funciones
6. Funciones 6.1 Señal óptica Visualización de la diferencia de altura Las flechas indican si el receptor se halla demasiado arriba o abajo respecto al rayo láser. El guión mediano indica la posición «en línea» del receptor. En el modo LED, tres LED de color muestran adicionalmente la posición. -
Página 9: Pinzas De Sujeción
6.4 Pinzas de sujeción Fijación: con las espigas guía y el tornillo de fijación se alinea y se fija la pinza de sujeción en la parte trasera del receptor. Referencia de lectura... -
Página 10: Datos Técnicos
7. Datos técnicos Precisión: muy fina: + 0.3 mm / ± 1/64” fina: + 1 mm ± 3/64” aproximada: + 2 mm ± 5/64” muy aproximada: + 5 mm ± 13/64” Espectro de recepción: 450 nm-800 nm Señal acústica: alta: >...
