Esquema Eléctrico; Control Electrónico - Dirna Bycool FLAT Instrucciones De Montaje

FLAT
BOMBA AGUA FLOTADOR
1
FLOTADOR
HORIZONTAL
¡AVISO IMPORTANTE!
Conectar cable R a fusible.
Si se invierte la polaridad, el control
electrónico queda dañado irreversible-
mente.
2
BOMBA AGUA
CONTROL ELECTRÓNICO
FUSIBLE
BATERÍA
11
dirna
, s.a.

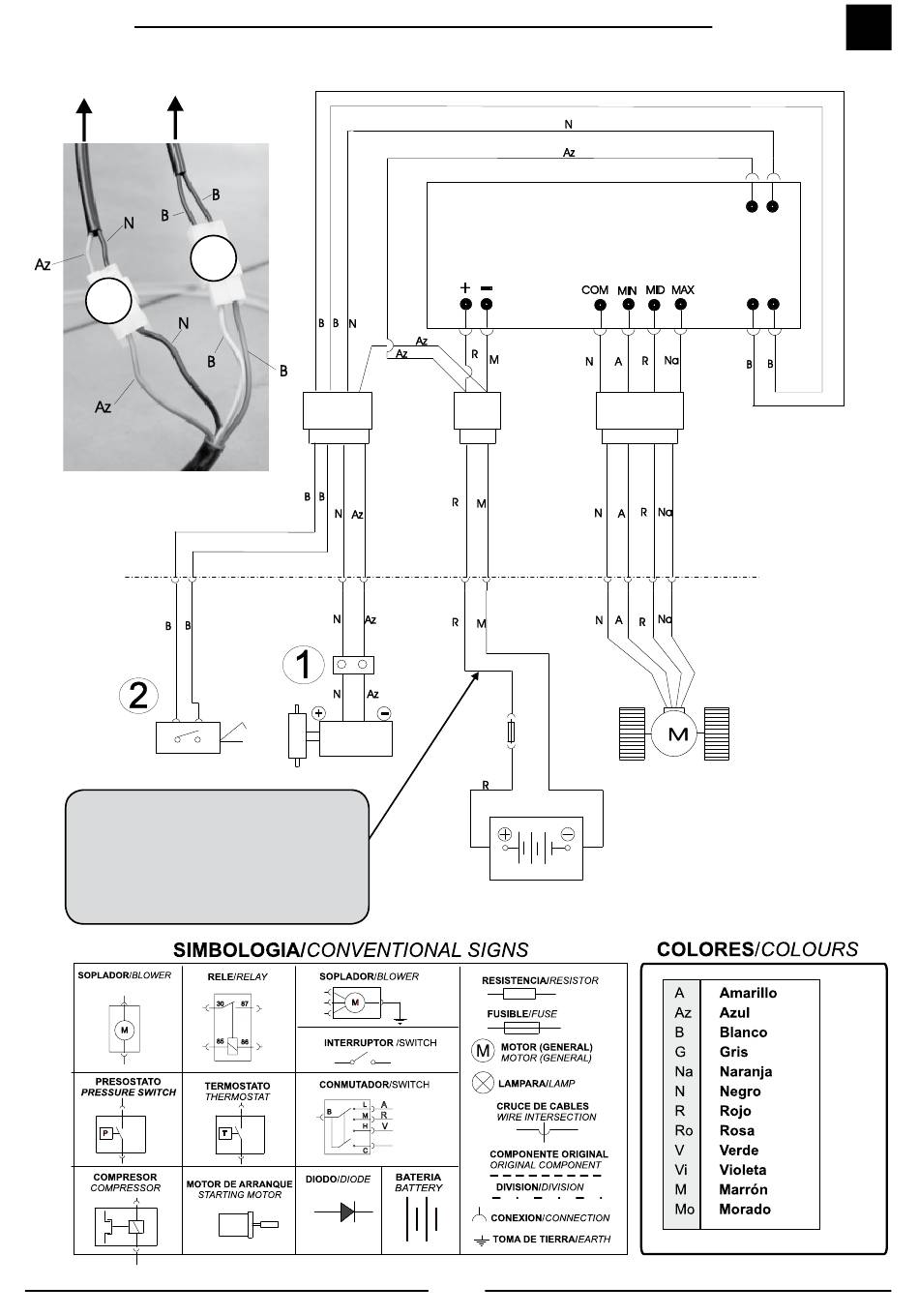

Esquema eléctrico
RELÉ
BOMBA
CONTACTO
BOMBA
MOTOR
ES
