SELECTRONIC

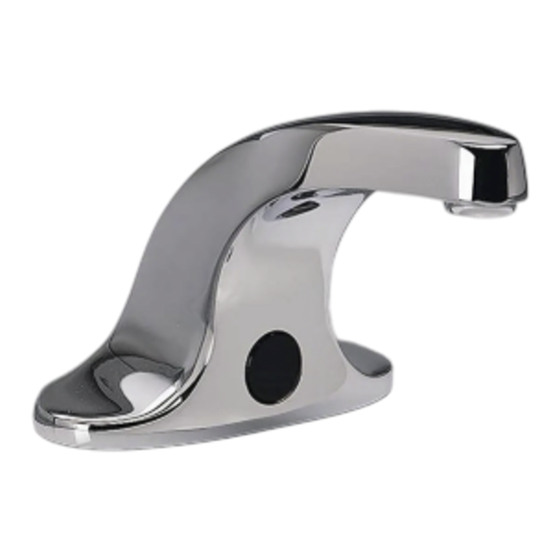

Llave de proximidad para
lavabo Innsbrook
Certified to comply with:
• ASME A112.18.1
NOTA PARA EL INSTALADOR: Entregue este manual al cliente después de la instalación.
Para obtener más información sobre los productos Selectronic
www.americanstandard-us.com o escríbanos a la siguiente dirección:
CRTTEAM@lixilamericas.com
Para piezas, servicio, garantía u otra clase de asistencia,
llame al (844) CRT-TEAM / (844) 278-8326 (en Canadá: 1-800-387-0369)
© 2020 AS America Inc.
®
(Solo en el área de Toronto: 1-905-306-1093)
1
PRECAUCIÓN: Use únicamente los transformadores
y los cables suministrados por American Standard.
Si utiliza cables no suministrados por AS o corta,
separa o modifica cualquier componente, se anulará
la garantía.
N.º de producto y opciones
Especificaciones
Instalación de la llave
Instalación eléctrica
Inicio / Mantenimiento
Preguntas frecuentes /
Resolución de problemas
Piezas
de American Standard, visite nuestro sitio web:
®
NÚMEROS DE MODELO
605X.202
605X.204
605X.205
2-3
4-6
7-8
9-10
11
M965652 SP Rev. 2.1 (2/20)
1
2
Publicidad
Manuales relacionados para American Standard SELECTRONIC 605.202 Serie
Resumen de contenidos para American Standard SELECTRONIC 605.202 Serie
- Página 1 Llave de proximidad para 605X.204 lavabo Innsbrook 605X.205 PRECAUCIÓN: Use únicamente los transformadores y los cables suministrados por American Standard. Si utiliza cables no suministrados por AS o corta, separa o modifica cualquier componente, se anulará la garantía. N.º de producto y opciones Especificaciones Instalación de la llave...
- Página 2 Gracias por elegir American Standard, el parámetro de excelente calidad por más de 100 años. Para asegurarse de realizar una instalación sin problemas, lea estas instrucciones cuidadosamente antes de comenzar. Todas las llaves de American Standard son probadas con agua en nuestra fábrica.
-
Página 3: Herramientas Recomendadas
57 mm PRECAUCIÓN: Utilizar únicamente los transformadores y 102 mm (2-1/4) 125 mm juegos de cables subministrados por American Standard. (4-7/8) Si utiliza cables no suministrados por AS, o corta, separa o modifica cualquier componente, se anulará la garantía. 114 mm... - Página 4 MONTAJE DE LA CAJA DE CONTROL, Fig. 2 Fig. 2 BORDE DEL LAVABO O SUPERFICIE DE MONTAJE 1. D etermine la ubicación de la CAJA DE CONTROL (1). Debe colocarse dentro del área sombreada de 14" (356 mm) por 14" 21"...
-
Página 5: Instalación Eléctrica
6. Vuelva a instalar la TAPA DE LA CAJA DE CONTROL (1). Ajuste bien los tornillos de la tapa. Fig. 1d PRECAUCIÓN: Use únicamente los transformadores y los cables suministrados por American Standard. Si utiliza cables no suministrados por AS o corta, separa o modifica cualquier componente, se anulará la garantía. BATERÍA ESTÁNDAR... - Página 6 6b. Conecte la EXTENSIÓN DE 10' (10b) al CABLE DEL SUMINISTRO DE ELECTRICIDAD (15). Fig. 2c. PRECAUCIÓN: Use únicamente los transformadores y los cables suministrados por American Standard. Si utiliza cables no suministrados CONEXIONES ELÉCTRICAS por AS o corta, separa o modifica cualquier componente, se anulará la NEGRA Y BLANCA garantía.
- Página 7 7. Vuelva a instalar las TAPAS DE LAS CAJAS DE CONTROL. Ajuste bien los tornillos de las tapas. PRECAUCIÓN: Use únicamente los transformadores y los cables suministrados por American Standard. Si utiliza cables no suministrados por AS o corta, separa o modifica cualquier componente, se anulará la garantía.
-
Página 8: Mantenimiento
Fig 1 PRUEBA DE LA LLAVE INSTALADA PARA GARANTIZAR UN FLUJO LAMINAR DE AGUA, el aire debe purgarse lentamente del pico. Para ello, cubra el SENSOR (1) mientras abre lentamente las válvulas del suministro de agua. Cuando el agua fluya como un chorro uniforme y constante, destape el SENSOR (1) y abra por completo la válvula del suministro de agua. - Página 9 I NSTALACIÓN/REEMPLAZO DE LA Fig. 4 BATERÍA o PWRX, fig. 4 1. Retire la TAPA de la CAJA DE CONTROL (1). BATERÍA ESTÁNDAR 2. Desconecte el PORTABATERÍAS (3) del CABLE (5). 3. Retire la BATERÍA usada del PORTABATERÍAS (3). Instale la BATERÍA (2) nueva y asegúrese de que el lado del terminal se inserte primero y de que la forma de la batería coincida con la forma del PORTABATERÍAS (3).
-
Página 10: Preguntas Frecuentes
GENERAL CLEANING; Fig. 5 1. Para la limpieza general del pico y del sensor, utilice un paño húmedo y suave. Fig.6 2. Para eliminar suciedad, utilice un paño suave con detergente para vajilla diluido. Limpie la zona con un paño mojado y séquela con un paño suave. No raye el sensor cuando lo limpie. -
Página 11: Diagramas De Flujo De Resolución De Problemas
DIAGRAMAS DE FLUJO DE RESOLUCIÓN DE PROBLEMAS NO FUNCIONA ¿LAS LLAVES DE PASO EXTERNAS ESTÁN ABRA LAS LLAVES DE PASO EXTERNAS ABIERTAS? SÍ ¿LA LLAVE DE PASO ABRA LA LLAVE DE PASO INTERNA. INTERNA ESTÁ ABIERTA? (NECESITARÁ LA LLAVE HEXAGONAL). SÍ... - Página 12 SELECTRONIC ® Llave de proximidad para lavabo Innsbrook Para productos Para productos fabricados fabricados NÚMEROS DE MODELO después del 9/20 antes del 9/20 M922887-YYY0A M970713-0070A 605X.202 AIREADOR DE 1,5 gpm AIREADOR DE 1,5 gpm 605X.204 066508-YYY0A M922917-0070A AIREADOR DE 0,5 gpm AIREADOR DE 0,5 gpm 605X.205 M922286-0020A...
