4.5.3 Añadir Zonas Cableadas
Herramientas necesarias: Cuchilla y destornillador Philips – hoja de 3 mm
Las conexiones de PowerMaster-10 se muestran en las Figuras 4.1 – 4.4.

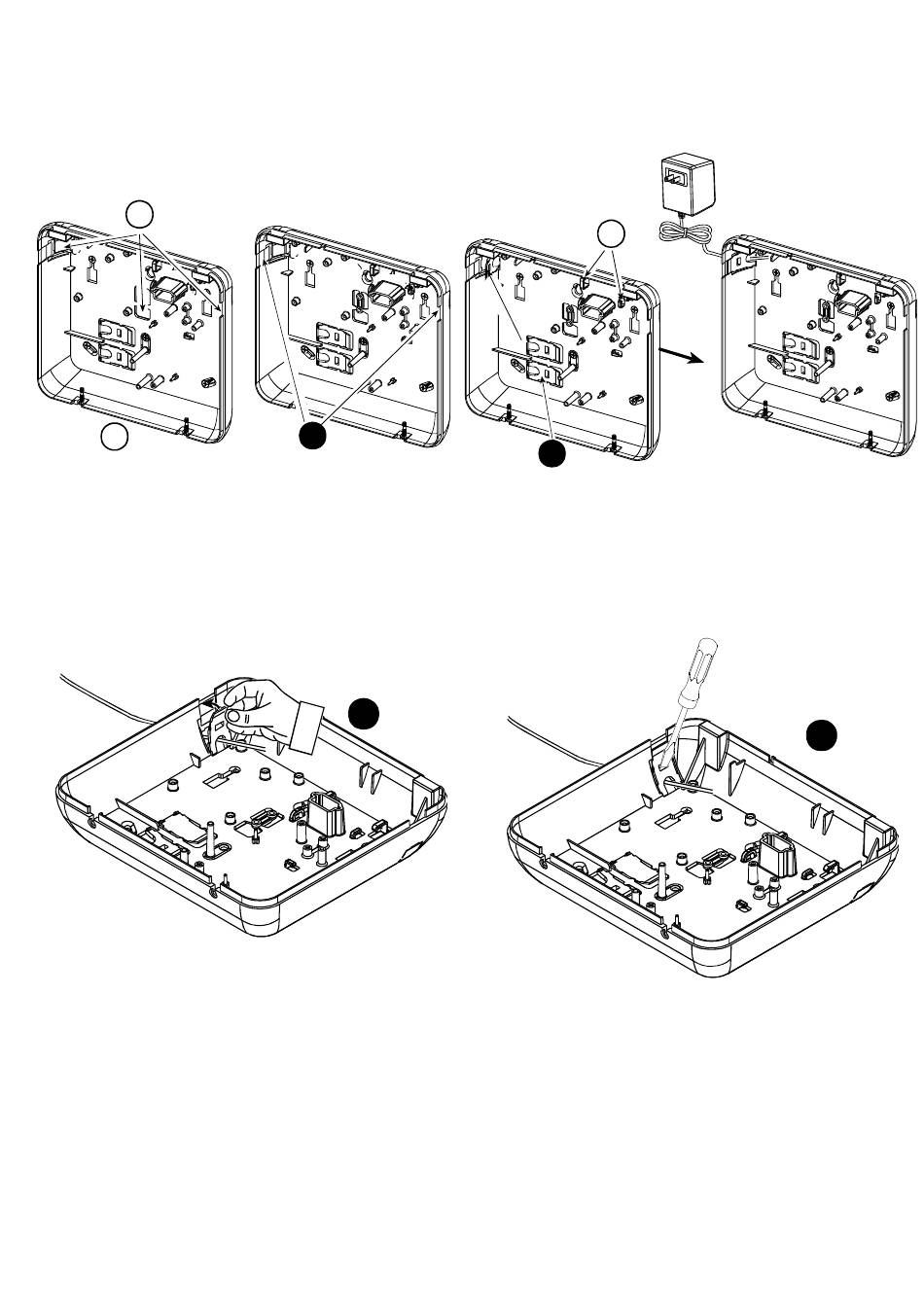

GUÍA DE ENCAMINAMIENTO DE LOS CABLES
A
C
1
B
2
A. Opciones de entrada de cables
B. Unidad posterior
C. Clips de cable
Para encaminar el cable:
1. Quite la(s) ventana(s) para la entrada de cables del lado izquierdo o derecho e introduzca el cable necesario.
2. Quite y use como abrazadera(s) de cable.
3
4
Para encaminar el cable (continúa):
3. Coloque la abrazadera (1 de 2) como se indica y luego gírela en su lugar.
4. Con un destornillador plano presione hacia abajo con cuidado en el punto indicado en el dibujo. Asegúrese
de que la abrazadera esté bloqueada (se escucha un clic).
Nota: Use solamente los cables de la red proporcionados por el fabricante.
Figura 4.1 – Conexiones
CONEXIÓN DEL CABLE DE ENERGÍA AL PANEL
