DR90/DR120A3000
INCLUDED IN THIS BOX
A
1
E
D

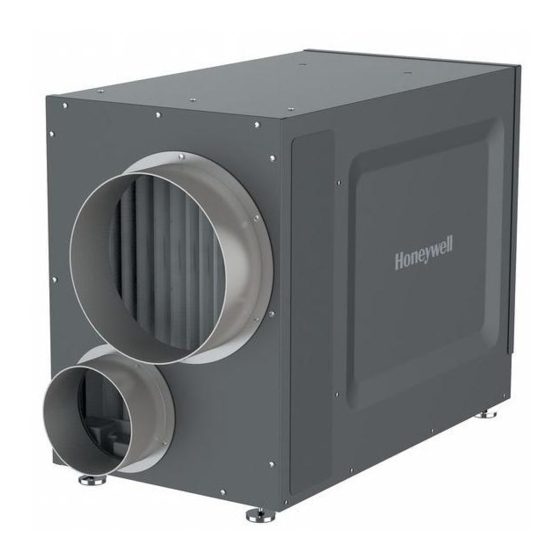

DR90/DR120A3000
PROFESSIONAL INSTALLATION GUIDE
GUIDE D'INSTALLATION PROFESSIONNELLE
GUÍA DE INSTALACIÓN PROFESIONAL
INCLUDED IN THIS BOX
B
C
E
A
A
1
2
D
OPTIONAL CONTROLS SOLD SEPARATELY
G
F
G
1
G
2
G
3
G
4
Tools required to install TrueDRY DR90/DR120
A
TrueDRY™ DR90 (1) or
3/8-in. hex drive
1
TrueDRY™ DR120 (1)
Drill or duct cutting tool
A
2
Wire stripper/cutter
B
10-in. duct collar (2)
Scissors or utility knife
Standard screwdriver
C
6-in. duct collar (1)
T25 Torx screwdriver
D
MERV 11 Filter (1)
Duct tape
10-in. round duct and starter collar
E
Filter Door (2)
3/4-in. male NPT to drain line adaptor (1/2-in. Dia.
F
Installation Guide
recommended)
1/2-in. diameter drain line (8 ft.)
G
Prestige Comfort System (RedLINK
™ Wireless)
1
1/2-in. drain clamps (2)
TruelAQ
G
2
G
H8908 Manual Dehumidistat
Options
3
1/2-in. drain p-trap (may be required by local code)
G
4
VisionPRO IAQ control
Drain pan
Float switch or water sensor
69-2690EFS-02
Tools required to install DR90/DR120A3000
Dehumidifier
3/8" hex drive
Drill or duct cutting tool
Wire stripper/cutter
Scissors or utility knife
Standard screwdriver
T25 Torx screwdriver
Duct tape
10" round duct and starter collar
3/4" male NPT to drain line adaptor (1/2" Dia.
recommended)
1/2" diameter drain line (8')
1/2" drain clamps (2)
Options
1/2" drain p-trap (may be required by local code)
Drain pan
Float switch or water sensor
A
2
(or)
OPTIONAL CONTROLS SOLD SEPARATELY
E
E
1
2
PROFESSIONAL INSTALLATION GUIDE
GUIDE D'INSTALLATION PROFESSIONNELLE
GUÍA DE INSTALACIÓN PROFESIONAL
B
E
E
3
4
DR90A3000 (1) or
A
1
DR120A3000 (1)
A
2
MERV 11 Filter (1)
B
Filter Door (2)
C
Installation Guide
D
E
Prestige IAQ Kit
1
TruelAQ
E
2
E
H8908 Manual Dehumidistat
3
E
VisionPRO or Prestige Thermostat
4
E
H6062 HumidiPRO Digital Humidity Control
5
C
E
5
33-00298EFS-05
Publicidad
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Honeywell DR90A3000
Resumen de contenidos para Honeywell DR90A3000
- Página 1 1/2-in. drain p-trap (may be required by local code) VisionPRO IAQ control Drain pan Float switch or water sensor 69-2690EFS-02 Tools required to install DR90/DR120A3000 DR90A3000 (1) or Dehumidifier DR120A3000 (1) 3/8” hex drive MERV 11 Filter (1) Drill or duct cutting tool...
-
Página 2: Installation Checklist
Lista de verificación para pour l’installation la instalación Inclus dans cette boîte Esta caja incluye Included in This Box A1 Unité DR90A3000 (1) ou A1 DR90A3000 (1) o A1 DR90A3000 (1) or A2 Unité DR120A3000 (1) A2 DR120A3000 (1) A2 DR120A3000 (1) -
Página 3: Tabla De Contenido
NEED HELP? For assistance with this product please visit http://forwardthinking.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502. Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2018 Honeywell International Inc. All rights reserved. DR90/DR120A3000 Dehumidification System 33-00298EFS—05... -
Página 4: About The Dr90/Dr120A3000 Dehumidifier
About the DR90/DR120A3000 Dehumidifier The Honeywell DR90/DR120A3000 ensures the home is maintained at proper humidity levels through its high performance and efficiency. Benefits • Removes up to 90 (DR90) or 120 (DR120) pints of water DR120 DR90 per day from the indoor air •... -
Página 5: Control Options
Control Options The DR90/DR120A3000 may be used with one of the following external controls: Prestige™ IAQ Kit • Controls both heating/cooling and ventilation. • Wireless sensor for displaying outdoor temperature and humidity. • Advanced ventilation programming includes economizing and extreme condition shutdown. -
Página 6: Dr90 Specifications
DR90 Specifications Install DR90A3000 according to National Electric Codes. Dry-Bulb Temp Intake Humidity Capacity (Pints/Day) 80°F (26.7°C) 60% RH 70°F (21.1°C) 60% RH 60°F (15.6°C) 60% RH Home Size Dehumidifier Capacity Required to Maintain Desired Indoor RH* (square ft [m]) -
Página 7: Dr120 Specifications
DR120 Specifications Install DR120A3000 according to National Electric Codes. Dry-Bulb Temp Intake Humidity Capacity (Pints/Day) 80°F (26.7°C) 60% RH 70°F (21.1°C) 60% RH 60°F (15.6°C) 60% RH Home Size Dehumidifier Capacity Required to Maintain Desired Indoor RH* (square ft [m]) 60% RH Indoor 50% RH Indoor 40% RH Indoor... -
Página 8: Install To Fit Your Application
Install to Fit Your Application Flex duct is recommended in connecting to the DR90/DR120A3000 collars to reduce vibration noise. Duct Sizing: Use minimum 10” diameter round for DR120 DR90 duct lengths up to 25’ Minimum 12” required for lengths longer than 25’ Duct branches from the main inlet/exhaust should be minimum 10”... -
Página 9: Install To Fit Your Application (Continued)
Install to Fit Your Application (continued) Main Return to Main Return Ideal when… AIR HANDLER RETURN SUPPLY • Running DR90/DR120A3000 with A/C operation. DEHUMIDIFIER • Minimizing discharge air temperature (DAT) increase is preferred. M36845 • Access to a dedicated return is not possible. -
Página 10: Terminal Description
Terminal Description CAUTION: Low voltage hazard. Can cause equipment damage. Disconnect HVAC equipment before beginning installation. NOTE: The outer screws on the terminal block secure the block to the chassis. They are not used for wiring. A wiring terminal block is located on the side panel of the dehumidifier unit. - Página 11 Wiring (continued) FOLLOW THIS DIAGRAM IF 24 VAC USING THE HUMIDIPRO (CONSTANT) DIGITAL HUMIDITY CONTROLLER. Float DHUM M37492 FOLLOW THIS DIAGRAM HVAC FOR DUCTED OPERATION WITH AN EXTERNAL HUMIDITY CONTROL. MECHANICAL DEHUMIDISTAT CONTACTS DPDT RELAY, 2.6A FLOAT FLOAT DHUM DEHUMIDIFIER THERMOSTAT M36854 FOLLOW THIS...
- Página 12 Wiring (continued) THERMOSTAT R Rc HVAC Follow this diagram if using DR90/ TrueIAQ DR120A3000 with a powered OUTDOOR SENSOR SENSOR SENSOR (PROVIDED) dehumidistat such as TrueIAQ SWITCH (DG115EZIQ). 12 15 VENT EARD6TZ VENT DEHUM DEHUM DEHUMIDIFIER FLOAT DHUM R FAN C IF A THERMOSTAT OTHER THAN A TH5110, TH5220, TH5320, TH6110, TH6220, TH6320, TH8110, TH8320, OR TH8321 IS USED, A RELAY MAY BE REQUIRED TO ISOLATE THE G WIRE.
-
Página 13: Checkout
Checkout Apply power to DR90/DR120A3000. Turn the humidity control to a low RH% level to initiate a dehumidifica- tion call. Confirm that the DR90/DR120A3000 compressor and fan turn on. The furnace blower will also turn on to circulate air. This will take up to two minutes. Be sure to turn the control to the desired RH% or to Off when checkout is complete. -
Página 14: Technical Description
Troubleshooting Troubleshooting videos are available on Honeywell’s CPRO YouTube channel playlist. CAUTION: Servicing the DR65A3000 with its high pressure refrigerant system and high voltage circuitry presents a health hazard which could result in death, serious bodily injury, and/or property damage. - Página 15 Troubleshooting (continued) Problem Recommended Troubleshooting Steps Fan does not run 1. Loose connection in fan circuit. with ventilation 2. Obstruction prevents fan rotation. activated. 3. Defective fan. Compressor runs 4. Defective fan relay. briefly but cycles on 5. Defective fan capacitor. &...
-
Página 16: Dr90 Parts List
DR90 Parts List Figure Base and Accessory Parts Part Number Reference Dehumidifier DR90A3000/U Motorized Ventilation Damper EARD6TZ Bypass Damper CPRD8 Filter 50070171-002 M36841 For reference only. DR90/DR120A3000 Dehumidification System 33-00298EFS—05... -
Página 17: Dr120 Parts List
DR120 Parts List Figure Base and Accessory Parts Part Number Reference Dehumidifier DR120A3000/U Motorized Ventilation Damper EARD6TZ Bypass Damper CPRD8 Filter 50070171-002 M36842 For reference only. DR90/DR120A3000 Dehumidification System 33-00298EFS—05... -
Página 18: 5-Year Limited Warranty
5-Year Limited Warranty Honeywell warrants this product to be free from defects in the workmanship or materials, under normal use and service, for a period of five (5) years from the date of purchase by the consumer. If at any time during the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option). - Página 19 Vérification ........11 • Le modèle DR90A3000 est destiné à être installé à l’intérieur dans un lieu protégé de la pluie et des inondations.
-
Página 20: Maintien D'uNe Humidité Idéale
À propos du déshumidificateur DR90/DR120A3000 Le DR90/DR120A3000 de Honeywell permet de maintenir les niveaux d’humidité adéquats dans toute la maison grâce à sa haute performance et son efficacité. Avantages • Retire jusqu’à 90 chopines (DR90) ou 120 chopines DR120 DR90 (DR120) d’eau par jour de l’air intérieur. -
Página 21: Options De Régulateurs
Options de régulateurs Le DR90/DR120A3000 peut être utilisé avec l’un des régulateurs externes suivants : Système de confort Prestige™ IAQ • Règle à la fois le chauffage-refroidissement et la ventilation. • Capteur sans fil pour l’affichage de la température et du taux d’humidité extérieurs. •... -
Página 22: Dr90 Spécifications
DR90 Spécifications Installer le DR90A3000 conformément au code électrique local en vigueur. Temp. de bulbe sec Humidité de l’air d’admission Capacité (chopines par jour) 80°F (26,7 °C) 60 % RH 70°F (21,1 °C) 60 % RH 60°F (15,6 °C) 60 % RH Dimensions de Capacité... -
Página 23: Dr120 Spécifications
DR120 Spécifications Installer le DR120A3000 conformément au code électrique local en vigueur. Temp. de bulbe sec Humidité de l’air d’admission Capacité (chopines par jour) 80°F (26,7°C) 60% RH* 70°F (21,1°C) 60% RH 60°F (15,6°C) 60% RH * RH = HUMIDITÉ RELATIVE Dimensions de Capacité... -
Página 24: Installation En Fonction De L'aPplication
Installation en fonction de l’application Le conduit flexible est recommandé pour la connexion aux collets DR90/DR120A3000 pour réduire le bruit dû aux vibrations. Taille de conduit : Utiliser un diamètre rond de 10 DR120 DR90 po de diamètre minimum pour des longueurs de conduit allant jusqu’à... -
Página 25: Raccordement
Installation en fonction de l’application (suite) Retour principal vers retour principal Idéal dans les cas suivants… SECTION DE TRAITEMENT D’AIR • Fonctionnement du DR90/120A3000 RETOUR ALIMENTATION avec la climatisation. • Il est recommandé de minimiser l’augmentation de la température de l’air de soufflage. -
Página 26: Description Des Bornes
Description des bornes MISE EN GARDE : Risque de basse tension. Peut endommager l’équipement. Débrancher l’équipement de CVCA avant de commencer l’installation. REMARQUE : Les vis externes sur le bloc de connexion fixent le bloc au châssis. Elles ne sont pas destinées au câblage. - Página 27 Câblage (suite) RESPECTER LE SCHÉMA SI VOUS UTILISEZ LE RÉGULATEUR D’HUMIDITÉ NUMÉRIQUE HUMIDIPRO. Float DHUM MF37492 RESPECTER LE CVCA SCHÉMA POUR LE FONCTIONNEMENT AVEC CONDUIT AVEC DÉSHUMIDISTAT RÉGULATEUR D’HUMIDITÉ MÉCANIQUE EXTERNE. CONTACTS SECS RELAIS BIPOLAIRE BIDIRECTIONNEL 2,6 A FLOAT FLOAT DHUM DÉSHUMIDIFICATEUR MF29840A...
- Página 28 Câblage (suite) THERMOSTAT CVCA R Rc TrueIAQ CAPTEUR SENSOR Respecter ce schéma si le D’EXTÉRIEUR SENSOR (FOURNI) DR90/DR120A3000 est SWITCH utilisé avec un déshumidistat 12 15 électrique tel que le TrueIAQ VENT (DG115EZIQ). EARD6TZ VENT DEHUM DEHUM DÉSHUMIDIFICATEUR FLOAT DHUM R FAN C SI UN THERMOSTAT AUTRE QU’UN TH5110, TH5220, TH5320, TH6110, TH6220, TH6320, TH8110, TH8320 OU TH8321 EST UTILISÉ, UN RELAIS PEUT ÊTRE REQUIS POUR ISOLER LE FIL G.
-
Página 29: Vérification
Vérification Mettre le DR90/DR120A3000 sous tension. Mettre la commande d’humidité à un pourcentage d’HR faible pour lancer l’appel de déshumidification. Confirmer que le compresseur et le ventilateur du DR90/ DR120A3000 sont en marche. La soufflante de l’appareil de chauffage tourne aussi pour faire circuler l’air. Ceci prend jusqu’à... -
Página 30: Description Technique
à la sortie. Dépannage Des vidéos de dépannage sont disponibles sur la liste de lecture CPRO de Honeywell sur YouTube. MISE EN GARDE : L’entretien du DR65A3000 avec son système frigorigène haute pression et son circuit haute tension présente des dangers pouvant entraîner des blessures graves ou... -
Página 31: Dépannage (Suite)
Dépannage (suite) Problème Étapes de dépannage recommandées Le ventilateur ne tourne pas 1. Raccord desserré dans le circuit du ventilateur. avec la ventilation activée. Le 2. Une obstruction empêche le ventilateur de tourner. compresseur tourne brièvement 3. Ventilateur défectueux. mais passe sur Marche et Arrêt 4. -
Página 32: Liste Des Pièces Dr90
Liste des pièces DR90 Référence Pièces de base et accessoires Référence à la figure Déshumidificateur DR90A3000/U Registre de ventilation motorisé EARD6TZ Registre de dérivation CPRD8 Filtre 50070171-002 M36841 Pour référence seulement. Système d’humidification DR90/DR120A3000 33-00298EFS—05... -
Página 33: Liste Des Pièces Dr120
Liste des pièces DR120 Référence Pièces de base et accessoires Référence à la figure Déshumidificateur DR120A3000/U Registre de ventilation motorisé EARD6TZ Registre de dérivation CPRD8 Filtre 50070171-002 M36842 Pour référence seulement. Système d’humidification DR90/DR120A3000 33-00298EFS—05... -
Página 34: Garantie Limitée De 5 Ans
Garantie limitée de 5 ans Honeywell garantit ce produit contre tout vice de fabrication ou de matériau dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour cinq (5) ans à partir de la date d’achat par le consom- mateur. - Página 35 Servicio al cliente de Honeywell al 1-800- 468-1502. Lea y guarde estas instrucciones. ® Marca Registrada en los Estados Unidos. Patentes en trámite. Copyright © 2018 Honeywell International Inc. Todos los derechos reservados. Sistema de deshumidificación DR90A3000 33-00298EFS—05...
-
Página 36: Dr90/Dr120A3000
Acerca del deshumidificador DR90/DR120A3000 Debido a su alto rendimiento y eficacia, el DR90/DR120A3000 de Honeywell garantiza que la casa se mantenga a niveles de humedad adecuados. Beneficios DR120 DR90 • Retira hasta 90 (DR90) o 120 (DR120) pintas (42.6 l o 56.8 l) de agua al día del aire de interiores... -
Página 37: Opciones De Control
Opciones de control El DR90/DR120A3000 puede utilizarse con uno de los siguientes controles externos: Prestige™ IAQ Kit • Controla la calefacción/refrigeración y la deshumidificación • Sensor inalámbrico para visualizar la temperatura y la humedad exteriores • La programación avanzada de la ventilación cuenta con apagado en condiciones extremas y para economizar •... -
Página 38: Dr90 Especificaciones
DR90 Especificaciones Instale su DR90A3000 según los códigos nacionales de electricidad. Temperatura de bulbo seco Humedad de entrada Capacidad (pintas [l]/día) 80°F (26,7°C) 60% de RH 90 (42,6 l) 70°F (21,1°C) 60% de RH 65 (30,8 l) 60°F (15,6°C) 60% de RH 47 (22,2 l) Tamaño de la... -
Página 39: Dr120 Especificaciones
DR120 Especificaciones Instale su DR120A3000 según los códigos nacionales de electricidad. Temperatura de bulbo seco Humedad de entrada Capacidad (pintas [l]/día) 80°F (26,7°C) 60% RH 120 (56,8 l) 70°F (21,1°C) 60% RH 88 (41,6 l) 60°F (15,6°C) 60% RH 63 (29,8 l) Tamaño de la casa Capacidad del deshumidificador necesaria para mantener la HR* interior deseada (pies [metros]... -
Página 40: Realice La Instalación Según Sus Necesidades
Realice la instalación según sus necesidades Se recomienda utilizar un conducto flexible al conectar los anillos del DR90/DR120A3000 para reducir el ruido producido por la vibración. Dimensiones del conducto: Utilice un diámetro redondo de 10 pulgadas (25,4 cm) como mínimo para los conductos DR120 DR90 que tengan un largo de hasta 25 pies (7,6 m). -
Página 41: Retorno Especial A Suministro Principal
Realice la instalación según sus necesidades (continuación) Retorno especial a suministro principal Ideal cuando... CONTROLADOR DE AIRE • Funcionamiento de DR90/120A3000 RETORNO SUMINISTRO con aire acondicionado. • Es preferible minimizar el aumento de la temperatura del aire de descarga (DAT). RETORNO SEPARADO •... -
Página 42: Descripción De Las Terminales
Descripción de las terminales PRECAUCIÓN: Peligro de bajo voltaje. Puede dañar el equipo. Desconecte el equipo de calefacción, ventilación y aire acondicionado (HVAC) antes de comenzar la instalación. NOTA: Los tornillos externos del bloque terminal aseguran el bloque al chasis. No se utilizan para el cableado. - Página 43 Cableado (continuación) SIGA ESTE DIAGRAMA SI UTILIZA EL CONTROLADOR DIGITAL DE HUMEDAD HUMIDIPRO. Float DHUM MS37492 SIGA ESTE DIAGRAMA HVAC (equipo de calefacción, ventilación y aire acondicionado) SI UTILIZA UN DESHUMIDISTATO MANUAL EXTERNO. DESHUMIDISTATO MECÁNICO CONTACTOS EN SECO DPDT RELAY, 2.6A FLOAT FLOAT DHUM...
- Página 44 Cableado (continuación) TERMOSTATO HVAC (EQUIPO DE CALEFACCIÓN, VENTILACIÓN Y AIRE ACONDICIONADO) R Rc TrueIAQ SENSOR DE SENSOR EXTERIORES SENSOR (INCLUIDO) Siga este diagrama si uti- SWITCH liza el DR90/120A3000 con 12 15 : un deshumidistato eléc- VENT trico, tal como el TrueIAQ EARD6TZ VENT (DG115EZIAQ).
-
Página 45: Revisión
Revisión Conecte la energía al DR90/DR120A3000. Coloque el control de humedad a un nivel bajo del % de HR para comenzar con la demanda de deshumidificación. Confirme que el compresor y el ventilador del DR90/ DR120A3000 estén encendidos. El soplador de calefacción también se encenderá para hacer circular el aire. Esto puede demorar hasta dos minutos. -
Página 46: Descripción Técnica
Descripción técnica El DR90A3000 utiliza un sistema de refrigeración, FILTRO/SECADOR COMPRESOR DEL FILTRO similar al utilizado en los aires acondicionados, que elimina el calor y la humedad del aire entrante y agrega calor al aire que se descarga. El gas refrigerante caliente de alta presión se dirige CONDENSADOR desde el compresor hasta la bobina del condensador. - Página 47 Localización y solución de problemas (continuación) Problema Pasos recomendados para solucionar problemas El ventilador no funciona 1. La conexión en el circuito del ventilador está suelta. con la ventilación activada. 2. El ventilador no gira debido a una obstrucción. El compresor funciona poco 3.
-
Página 48: Lista De Piezas Dr90
Lista de piezas DR90 Referencia de Base y piezas accesorias Número de pieza las figuras Deshumidificador DR90A3000/U Regulador motorizado de ventilación EARD6TZ Regulador de desvío CPRD8 Filtro 50070171-002 M36841 Solo por referencia. Sistema de humidificación DR90/DR120A3000 33-00298EFS—05... -
Página 49: Lista De Piezas Dr120
Lista de piezas DR120 Referencia de Base y piezas accesorias Número de pieza las figuras Deshumidificador DR120A3000/U Regulador motorizado de ventilación EARD6TZ Regulador de desvío CPRD8 Filtro 50070171-002 M36842 Solo por referencia. Sistema de humidificación DR90/DR120A3000 33-00298EFS—05... -
Página 50: Garantía Limitada De 5 Años
Garantía limitada de 5 años Honeywell garantiza que este producto no tiene defectos en la mano de obra ni en los materiales en condi- ciones de uso y servicio normales durante un período de cinco (5) años desde la fecha de compra del con- sumidor. - Página 51 Sistema de humidificación DR90/DR120A3000 33-00298EFS—05...
