Resumen de contenidos para Hitachi M 12V2

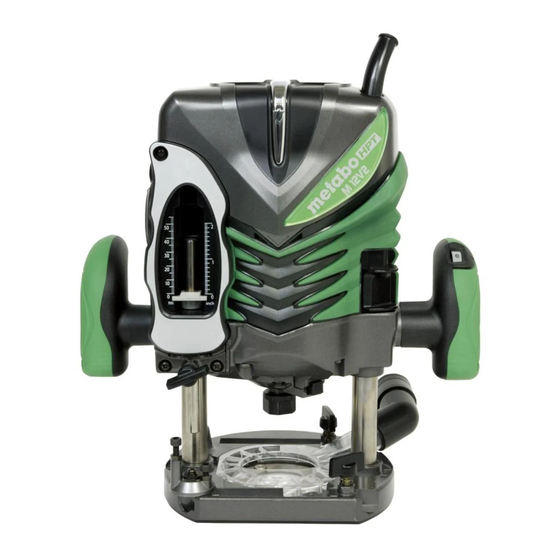

- Página 1 Router Fresadora 日立牌木工雕刻機 M 12V2 M 12SA2 • HANDLING INSTRUCTIONS INSTRUCCIONES DE MANEJO 使用說明書 M12V2 Read through carefully and understand these instructions before use. Leer cuidadosamente y comprender estas instrucciones antes del uso. 使用前務請詳加閱讀。...
- Página 5 Español English 中國語 鎖銷 Lock pin Pasador de cierre Wrench Llave para tuercas 扳手 Soltar 旋松 Loosen Tighten Apretar 旋緊 Stopper pole Polo del dispositivo de ajuste 止動杆 Escala 刻度片 Scale Quick adjustment lever Palanca de ajuste rápido 快速調整杆 深度指針 Depth indicator Indicador de profundidad 杆固定旋鈕...
-
Página 6: General Safety Rules
English A wrench or a key left attached to a rotating part GENERAL SAFETY RULES of the power tool may result in personal injury. e) Do not overreach. Keep proper footing and balance WARNING! at all times. Read all instructions This enables better control of the power tool in Failure to follow all instructions listed below may result in unexpected situations. - Página 7 English PRECAUTIONS ON USING ROUTER Single-hand operation is unstable and dangerous. Ensure that both handles are gripped firmly during operation. The bit is very hot immediately after operation. Avoid bare hand contact with the bit for any reason. SPECIFICATIONS Model M12V2 M12SA2 Voltage (by areas)*...
-
Página 8: Prior To Operation
English (4) Loosen the lock lever and press the tool body until PRIOR TO OPERATION the bit just touches the flat surface. Tighten the lock lever at this point. (Fig. 4) 1. Power source (5) Tighten pole lock knob. Align the depth indicator Ensure that the power source to be utilized conforms with the “0”... -
Página 9: Using The Optional Accessories
The M12V2 has an electronic control system that protection, carbon brush inspection and replacement allows stepless rpm changes. on this tool should ONLY be performed by a HITACHI As shown in Fig. 16, dial position “1” is for minimum AUTHORIZED SERVICE CENTER. -
Página 10: Normas Generales De Seguridad
Español b) Utilice equipo de seguridad. Utilice siempre una NORMAS GENERALES DE SEGURIDAD protección ocular. El equipo de seguridad como máscara para el ¡ADVERTENCIA! polvo, zapatos de seguridad antideslizantes, casco Lea todas las instrucciones o protección para oídos utilizado para condiciones Si no se siguen las instrucciones de abajo podría producirse adecuadas reducirá... -
Página 11: Precauciones En El Empleo De La Fresadora
Español Se producen muchos accidentes por no realizar PRECAUCIÓN un mantenimiento correcto de las herramientas Mantenga a los niños y a las personas enfermas eléctricas. alejadas. f) Mantenga las herramientas de corte afiladas y Cuando no se utilicen, las herramientas deben limpias. -
Página 12: Aplicaciones
Español (2) Manguito de cierre 1. Instalación de brocas (1) Limpie e inserte el cuerpo de la broca en la boquilla de mordazas hasta que el cuerpo toque el fondo y luego vuelva a sacarlo unos 2 mm. (2) Con la broca insertada y presionando el pasador de cierre que sujeta el eje del inducido, use la llave para tuercas de 23 mm para apretar bien la boquilla 20 mm... - Página 13 Español (1) Fije la perilla en el control de ajuste preciso. (3) Guía derecha (2) Gire la palanca de ajuste rápido en el sentido de Use la guía derecha para biselar y acanalar el borde las agujas del reloj hasta que la palanca de ajuste de los materiales.
-
Página 14: Utilizacion De Los Accesorios Opcionales
5. Reemplazo del cable de alimentación Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de Hitachi para que le cambien el cable de alimentación. 6. Lista de repuestos A: N°. ítem B: N°. - Página 15 中國語 c) 謹防誤開動。插接電源前，請先確認開關是否 一般安全規則 已切斷。 搬移電動工具時指頭接觸開關，或接通開關狀 警告！ 態下插上電源插座，都容易導致事故。 請通讀本說明書 d) 開動前務必把調整用鍵和扳手類拆除下來。 若不遵守下列注意事項，可能會導致電擊、火災及/或 扳手或鍵留在轉動部分上，可能會造成人身傷 嚴重傷害。 害。 下述警告中的術語「電動工具」，指插電 (有線) 電 e) 要在力所能及的範圍內進行作業。作業時腳步 動工具或電池 (無線) 電動工具。 要站穩，身體姿勢要保持平衡。 這樣在意外情況下可以更好地控制工具。 請妥善保管本說明書 f) 工作時衣服穿戴要合適。不要穿著過於寬鬆的 1) 工作場所 衣服或佩帶首飾。頭髮、衣角和手套等應遠離 a) 工作場所應打掃乾淨，並保持充分的亮度。 轉動部分。 雜亂無章及光線昏暗容易導致事故。 鬆散的衣角、首飾或長髮都可能會捲入轉動部 b) 請勿在易爆炸的環境中操作電動工具，如存在 分。 易燃液體、氣體或粉塵的環境中。 g) 如果提供連接除塵和集塵的設備，請確認是否...
- Página 16 中國語 注意事項： 使用木工雕刻機時的注意事項 不可讓孩童和體弱人士靠近工作場所。 應將不使用的工具存放在孩童和體弱人士伸手不及的 單手作業不穩定且非常危險。請務必在作業期間 地方。 緊握雙柄。 作業開始後鑽頭會立即發燙。任何情況下都切勿 用手觸摸鑽頭。 規 格 型號 M12V2 M12SA2 電壓（按地區）* (110V, 120V, 220V, 230V, 240V) 輸入功率* 2000W 1700W 夾盤夾持直徑 12 mm 或 1/2" 無負荷速度 8000－22000轉/分 22000轉/分 機身長度 65 mm 重量（不含線纜和標準附件） 6.3 kg 6.2 kg *當須改變地區時應檢查產品上的銘牌。...
- Página 17 中國語 (2) 插入鑽頭後將鎖銷壓入抵住電樞軸，然後用23mm 夾盤架形狀 扳手以逆時針方向將夾盤牢固地旋緊（從刨槽機 6 mm 無槽 下方看）。（圖 1） 12 mm 注意： 3 / 8" 1 槽 務必在插入鑽頭後牢固地旋緊夾盤。否則會損 壞夾盤。 3 / 8" 2 槽 在旋緊夾盤後確認鎖銷未插入電樞軸。否則會 1 / 2" 損壞夾盤、鎖銷和電樞軸。 10 mm 無槽 (3) 使用直徑8mm的長柄鑽頭時，請用其專用夾盤（標 準附件中提供）換下已裝上的夾盤。 (3) 修整器導架（圖 20） 2. 拆卸鑽頭 (4) 模板導架附加器...
- Página 18 中國語 (3) 當旋松固定杆時，可通過旋轉微調旋鈕調節切割 4 如圖 14所示，將底座的底部緊緊地壓住待加工的 深度。 材料表面。保持導面壓住材料表面，送進刨槽 逆時針旋轉微調旋鈕使切割更淺，順時針旋轉則 機。 使切割更深。 (4) 碎屑導架和碎屑導架附加器（圖 15） 刨槽機安裝有碎屑導架和碎屑導架附加器。 注意： 1 對準底座上的2條槽，將碎屑導架從上方插入底座 切割深度微調之後，請務必旋緊固定杆。 側面的孔中。用螺絲擰緊碎屑導架。碎屑導架可使 否則會損壞快速調整杆。 切割碎屑飛離操作人員，並使其保持同一方向。 2. 止動塊（圖 6） 2 將碎屑導架附加器安裝到碎屑導架切割碎屑排出 安裝在止動塊上的2個切割深度設定螺絲可以調節 孔後，可以安裝碎屑分離器。 為同時設定3個不同的切割深度。使用扳手旋緊螺 4. 調節轉速（僅限M12V2型號） 母，直至切割深度設定螺絲不會變松。 M12V2具有一個電子控制系統，可連續地改變轉 3. 刨槽機導架 速。 如圖 16所示，調速盤位置“1”表示最低速度，位 警告 置“6”表示最高速度。...
- Página 19 中國語 改進： 使用選購附件 日立電動工具隨時都在進行改進以適應最新的技術 進步。 修整器導架（圖 20） 因此，有些部件（如，代碼號碼和 或設計）可能 修整或削角時請使用修整器導架。如圖 21所示將 未預先通知而進行改進。 修整器導架安裝到導杆固定器上。 在將輥子對準正確位置後，旋緊兩個碟形螺栓(A) 和另兩個碟形螺栓(B) 。使用方法如圖 22。 註： 為求改進，本手冊所載規格可能不預先通告而徑予 更改。 維 護 和 檢 查 1. 潤滑 為了保證刨槽機的垂直移動順滑，請定期向機身 和尾架的滑動部分添加機油。 2. 檢查安裝螺釘 要經常檢查安裝螺釘是否緊固妥善。若發現螺釘 鬆了，應立即重新扭緊，否則會導致嚴重的事 故。 3. 電動機的維護 電動機繞線是電動工具的“心臟部”。應仔細檢 查有無損傷，是否被油液或水沾濕。 4. 檢查碳刷 為了保證長期安全操作和防止觸電，必須僅由經...
- Página 22 Hitachi Koki Co., Ltd. Code No. C99145232 Printed in Malaysia...
