Helvex MB-1012 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Visite nuestra página
www.helvex.com.mx,
para visualizar los videos
de instalación.
Visit our website
www.helvex.com.mx,
to view the installation
videos.
Installation
1
L
Café
N
Azul
Verde o
Amarillo
G
Herramienta Requerida / Required Tools
taladro con
destornillador
broca de 5/16"
drill with 5/16"
phillips screwdriver
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your highest expectations, whose functionality,
aesthetics, durability, high quality and comprehensive support grant him full satisfaction for years, reflecting
the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Use safety
glasses. In construction, installation, alteration, extension and repair must comply with the rules of
construction an your local. The illustrated product may change in appearance as a result of continuous
improvement to which it is subject.
El aparato no debe utilizarse por personas (incluyendo niños) con capacidades físicas sensoriales o mentales
reducidas, o carezcan de experiencia o conocimiento, a menos que reciban supervisión o capacitación.
Los niños deben supervisarse para que no jueguen con el aparato.
The device should not be used by persons (including children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge, unless they receive supervision or training.
Children should be supervised to not play with the appliance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Diagrama eléctrico / General Installation
Requerimientos de
Instalación
5
6
1 2 3 4 5 6
L
VR
H/
M
1 2 3
2
M
4
3
destornillador
plano
de cruz
phillips screwdriver
Refacciones Originales:
Original Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
1 Block de Conexiones / Block Connections
2 Motor con Termostato / Motor with thermostat
3 Bimetal (Protector Térmico de Restablecimiento Automático)
Bimetal (Thermal Protector Automatic Restoration)
4 Resistencia con Termo/ Fusible
5 Sensor / Sensor
6 Tarjeta Electrónica / Smart card
Datos Técnicos / Technical Data
Voltaje:
Frecuencia:
Corriente Nomina:l
Potencia:
Dimensiones:
Tiempo de Operación:
Flujo de Aire:
Tiempo de Secado:
Cable de Alimentación:
1-08-0835-3
M B-1012
M B-1012-AI

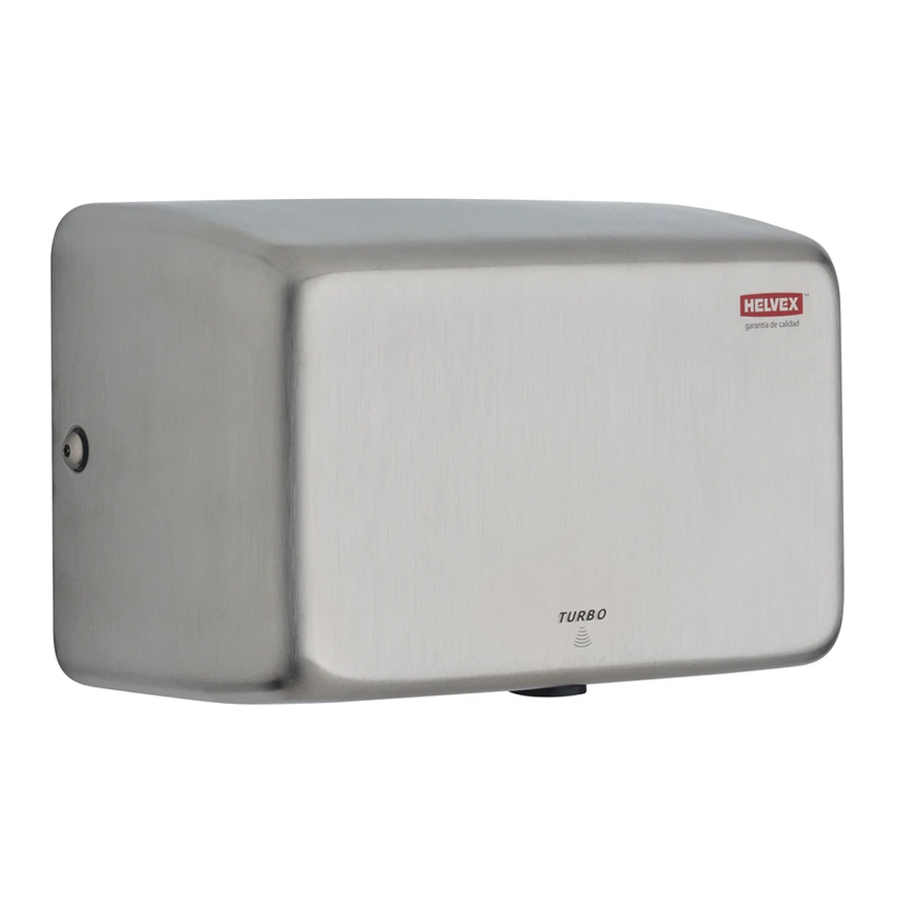

Secador de Manos con Sensor, Turbo
/ Hand Dryer with Sensor, Turbo
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
/
/ Resistance to Thermo / Fuse
120 V~
60 Hz
8,4 A
1000 W
Ancho:180 mm, Largo:250 mm, Prof.:138,5 mm
1 min.
3
101,7 m /hr
Menor a 15 s
Calibre 12 AWG
