11.

Protocolo RS232

11.1. Introducción
Este documento describe las especificaciones de interfaz de hardware y los protocolos de software de
comunicación de la interfaz RS232 entre la TV comercial ViewSonic/Señalización Digital y un ordenador u
otra unidad de control con protocolo RS232.
El protocolo contiene tres secciones de comando:
• Set-Function (Establecer función)
• Get-Function (Obtener función)
• Modo de paso mediante mando a distancia
* En el documento a continuación, "PC u ordenador" representa todas las unidades de control que pueden
enviar o recibir comandos del protocolo RS232.
11.2. Descripción

11.2.1. Especificaciones del hardware

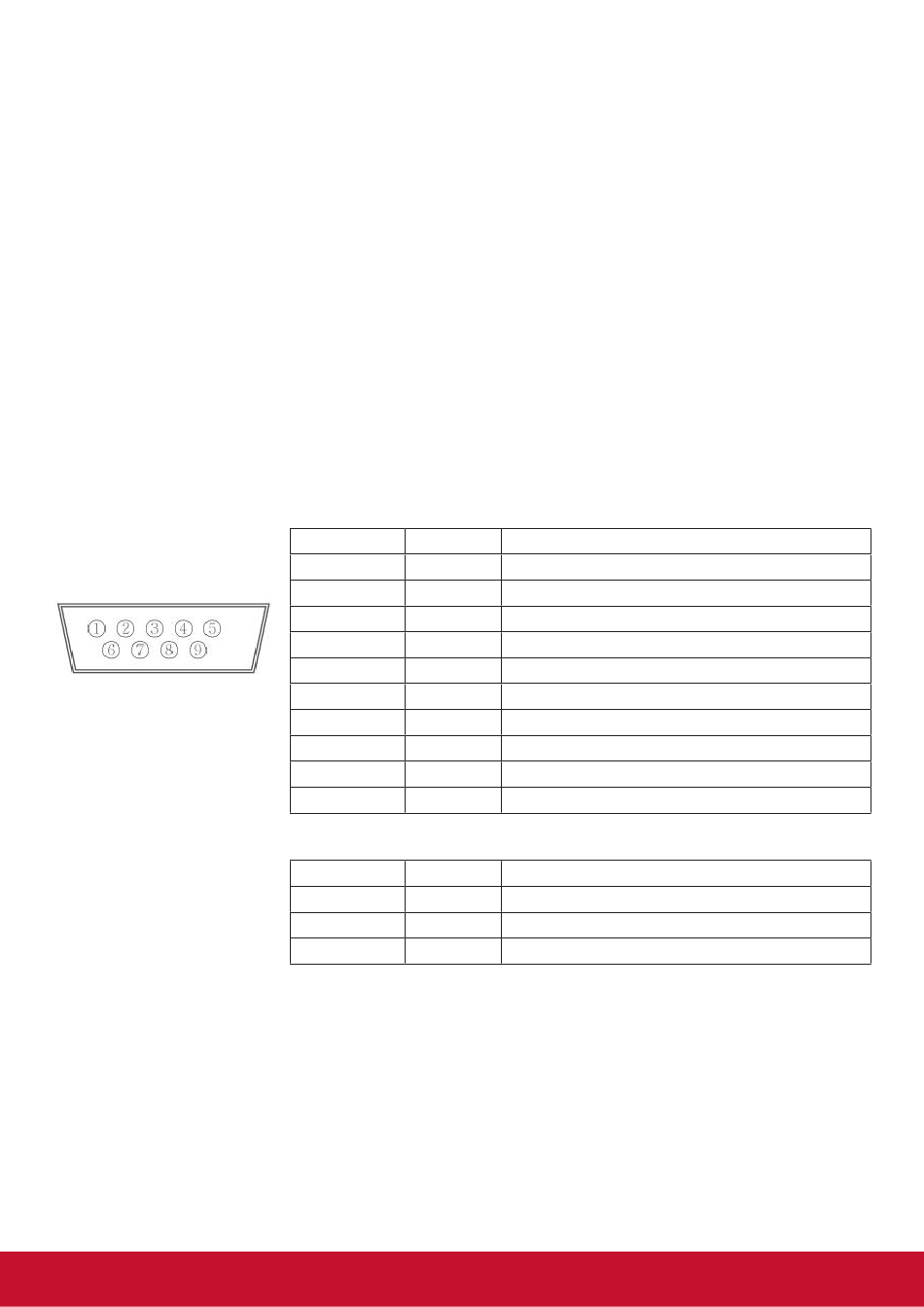

Puerto de comunicación de TV Viewsonic en la parte posterior:
(1) Tipo de conector: D-Sub de 9 clavijas (macho)
(2) Asignación de clavijas
DSUB de 9 clavijas (macho)
(vista exterior)
[Caso especial] conector tipo
barril de 2,5mm
11.2.2. Configuración de comunicación
- Selección de la velocidad en baudios:
- Bits de datos:
- Paridad:
- Bits de parada:

11.2.3. Referencia de mensajes de comando

El ordenador envía un paquete de comando al monitor seguido de "CR". Cada vez que el ordenador envía
el comando de control al monitor, el monitor responderá de la siguiente manera:
1. Si el mensaje se recibe correctamente, enviará "+" (02Bh) seguido de "CR" (00Dh)
2. Si el mensaje no se recibe correctamente, enviará "-" (02Dh) seguido de "CR" (00Dh)
Nº de clavija Señal
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
fotograma GND
* Para utilizar con un PC es necesario utilizar un cable cruzado
(módem nulo)
Nº de clavija Señal
Sugerencia TXD
Anillo RXD
Manga GND
9600 bps (fijos)
8 bits (fijos)
Ninguna (fija)
1 (fijo)
36
Observación
Entrada a TV comercial o DS
Salida de TV comercial o DS
Observación
Salida de TV comercial o DS
Entrada a TV comercial o DS
