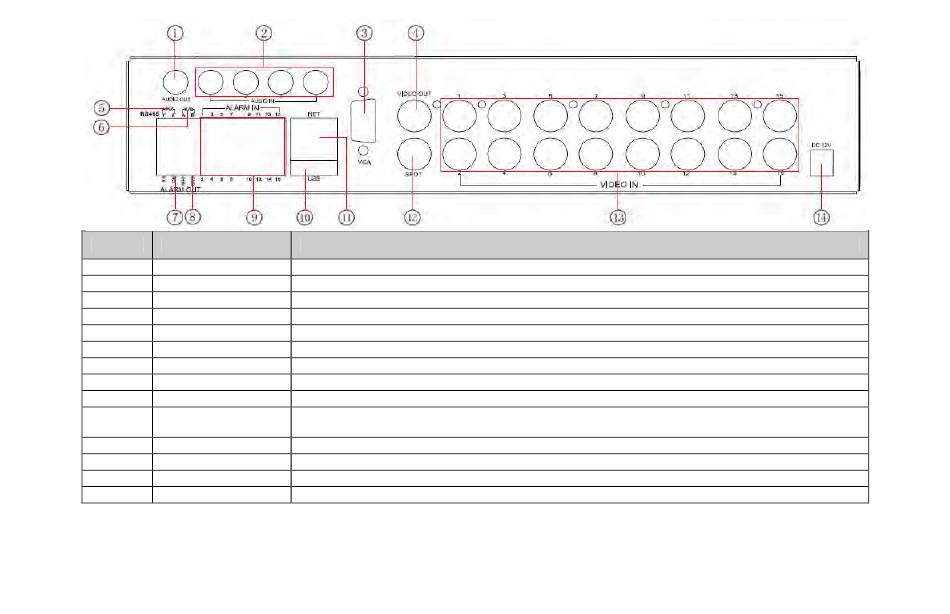

Panel Posterior (SA-16400N)

Item Nombre
1 Salida de Audio
2 Entrada de Audio
3
Salida video VGA
4
Salida de Video-out
5
P/Z
6 K/B
7
Salida de alarma
8 + 5V and GND
9
Entrada de alarma
10 Puerto USB
11 NET
12
Salida Spot
13 Entrada de Video
14
DC12V
Salida de Audio, para conexión a sistema de sonido.
4 Canales de entrada de Audio
Salida VGA, Conexión a monitor
Conexión a monitor
Conexión para control de cámaras PTZ (RS485 PTZ cámaras y teclado)
Conexión de teclado
Salida de relay en canal 1. Conexión de alarma externa.
+5 Volts y conexión a tierra
Conexión para sensores externos 1-4
Dispositivos USB externos, flash, Discos USB para respaldos, actualizaciones firmware o ratón
USB.
Puerto de Red
Conexión a monitor AUX canal por canal. Solo muestra video, no muestra menú.
Entrada de Video de 1 a 16 cámaras
Entrada de Alimentación
