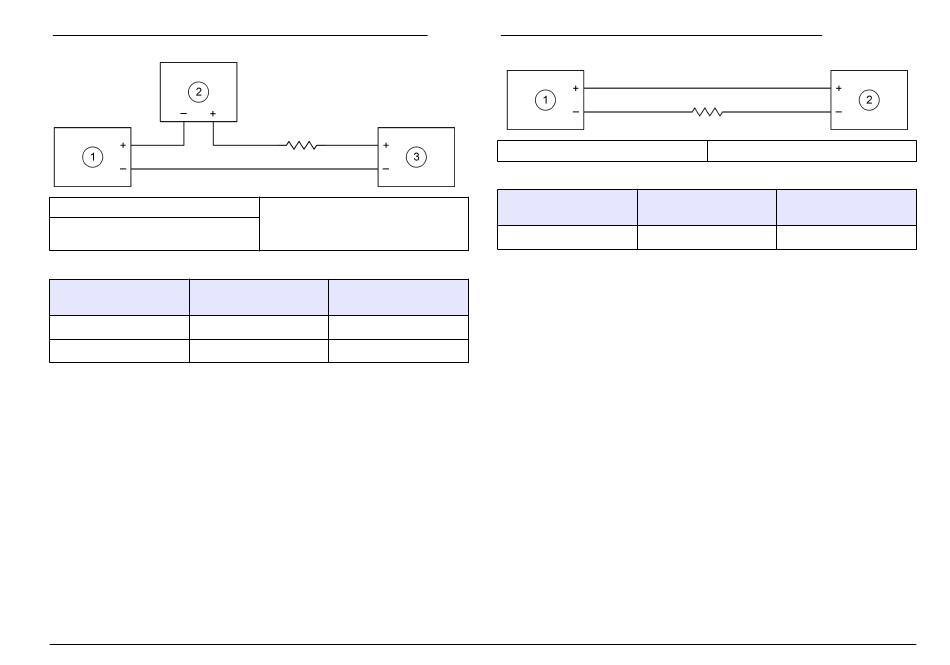

Şekil 1 Harici kullanıcı beslemeli kullanım için kablo şeması
1 4-20 mA çıkış modülü
2 Harici cihaz (Kayıt cihazı/veri
toplama sistemi)
Tablo 3 Harici kullanıcı beslemeli kullanım için direnç değerleri
Güç kaynağı voltajı
En düşük kapalı devre
direnci
12–18 VDC
0 Ω
18–24 VDC
250 Ω
3 Kullanıcı elektrik beslemesi
En yüksek kapalı devre
direnci
250 Ω tipik
500 Ω tipik
Şekil 2 Modül beslemeli kullanım için kablo şeması
1 4-20 mA çıkış modülü
Tablo 4 Modül beslemeli kullanım için direnç değerleri
Güç kaynağı voltajı
En düşük kapalı devre
direnci
15 VDC
0 Ω
2 Harici cihaz (HART ana)
En yüksek kapalı devre
direnci
350 Ω tipik
Türkçe 111
