Modo de conexión a la red
IMPORTANTE:


El modo Grid-Tie (Conexión a la red) permite que el FLEXmax 100 funcione de manera más eficaz con
cualquier inversor interactivo con red eléctrica instalado en el HUB. Esta configuración aumenta
automáticamente el voltaje de Flotación del regulador de carga para igualarlo con el voltaje de Absorción.
Como el inversor devuelve energía para mantener sus propias configuraciones de Flotación, Absorción o
Devolución (las que deben ser todas inferiores a las del FLEXmax), este modo le facilita al sistema la
devolución de energía poniendo a su disposición la máxima potencia disponible.
Consulte la página 80 para obtener más información sobre este modo.

Salida auxiliar

El A (auxiliar) es un circuito de control secundario, básicamente una pequeña fuente de alimentación
UX
que proporciona una corriente de salida de 12 Vcc (hasta 250 miliamperios o 3 vatios) a una carga
aislada. Puede ser ON (ENCENDIDO) con 12 Vcc disponibles en la salida o OFF (APAGADO) con 0 Vccen la
salida. También se puede establecer en AUTO. En este ajuste, la salida A
acuerdo con criterios específicos, como voltaje alto o bajo. En algunos casos, como el PV Trigger, Night
Light, o Diversion: Relay (Límite de FV, Luz de noche o Desvío:Relé). Las aplicaciones de la
polaridad de la salida se puede invertir para que el comportamiento se invierta. Estas selecciones usan la
configuración de A P
UX OLARITY
La salida A puede controlar dispositivos tales como ventiladores de refrigeración, ventiladores, desvío
UX
de las cargas, alarmas de falla y control automático del generador. Consulte la página 20 para ver
ejemplos de aplicaciones.

Solo se puede seleccionar u operar un solo AUX MODE (MODO AUX) a la vez (incluso si otros modos tienen
preajustes de criterios).

Consulte la Figura 43, página 53, para ver un ejemplo de la configuración auxiliar del diagrama de la
instalación eléctrica.
NOTA: Diversion: Relay Y Diversion: Solid St (Desvío: Relé y Desvío: Estado fijo) se puede usar
para aplicaciones de acoplamiento CA.
900-0209-09-00 Rev. B
Este modo requiere un inversor interactivo con red eléctrica de OutBack (también conocido
como habilitado para conexión a la red) con su modo de devolución activado. No todos los
inversores son interactivos con red eléctrica. Si el sistema está conectado a un inversor que no
es interactivo con red eléctrica o no está habilitado, el modo Grid-Tie no funcionará.
Este modo requiere que tanto el inversor como el regulador de carga se conecten al HUB para
la comunicación. También requiere una sistema de visualización MATE3s. Si hay un inversor
interactivo con red eléctrica de OutBack, pero estos dispositivos no están en el HUB, el modo
Grid-Tie no funcionará.
Puntos de ajuste:


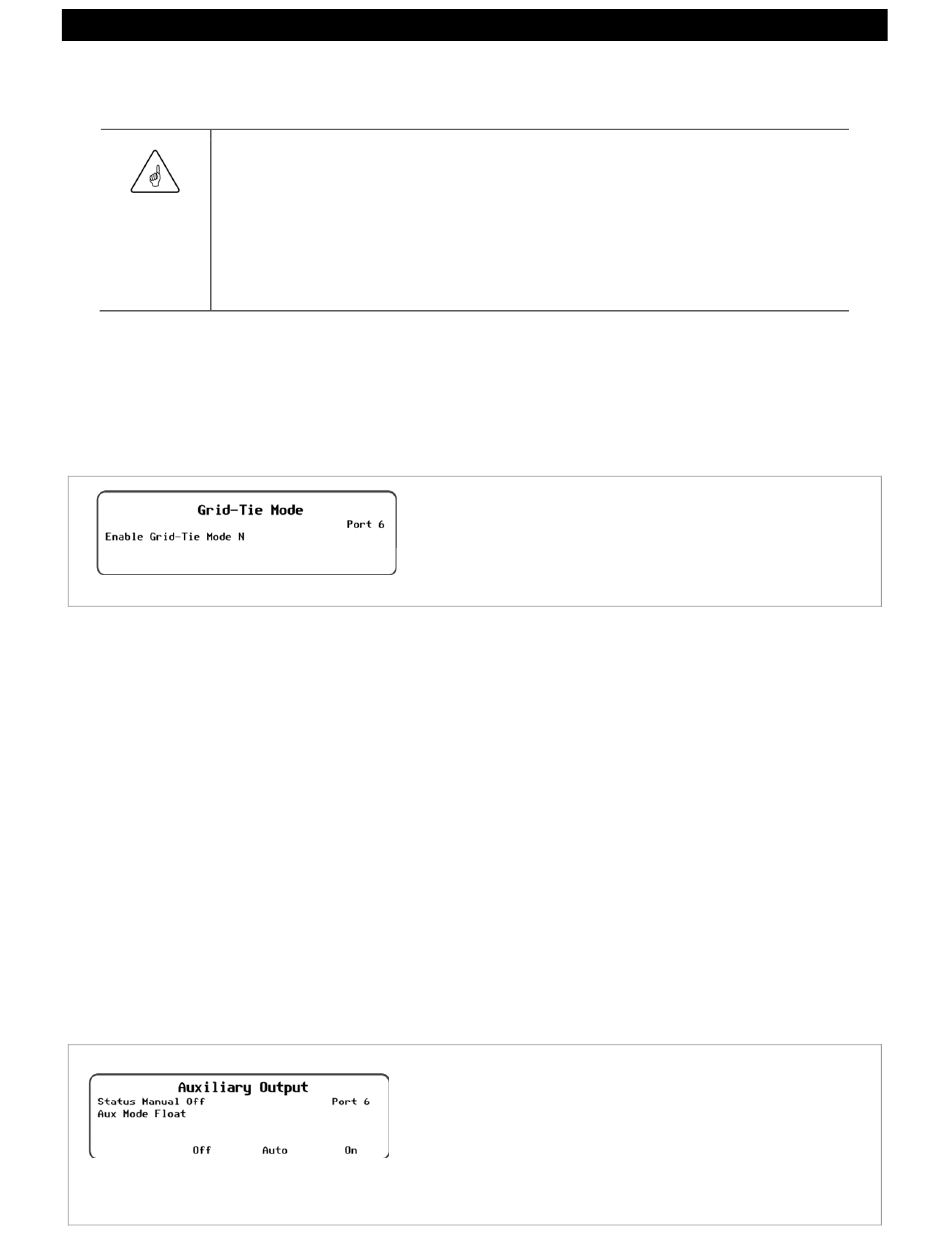

Figura 41 Modo de conexión a la red
(H o L ) (P
IGH OW
Puntos de ajuste:


Figura 42
En este menú hay dos opciones diponibles: N e Y :
~ N (No) deshabilita el modo de conexión a la red
~ Y (Sí) habilita el modo de conexión a la red
A , A o B
OLARIDAD UX LTA
Status: el estado Salida auxiliar se controla mediante las teclas
de función < Off (Apagado) >, < Auto > y < On (Encendido) >.
Aux Mode: permite seleccionar una diez opciones: Vent Fan,
PV Trigger, Error Output, Night Light, Rapid Shutdown,
Float, Diversion:Relay, Diversion:Solid St, Low
BatteryDisconnect y Remote.
Salida auxiliar
Pantallas de MATE3s
se enciende o apaga de
UX
).
AJA
