Obs.:
• Inserte una tarjeta SIM habilitada.
• La ITC 4000 es compatible con la tarjeta SIM de tamaño patrón (25 mm
x 15 mm), no utilice tarjetas con otras dimensiones.
• Para el correcto funcionamiento de la ITC 4000, la tarjeta SIM con ser-
vicio 3G debe tener esta función deshabilitada junto a su proveedor de
telefonía móvil.

Protecciones

Instalación de la ITC 4000 con antena externa
localizada en mástil o torre

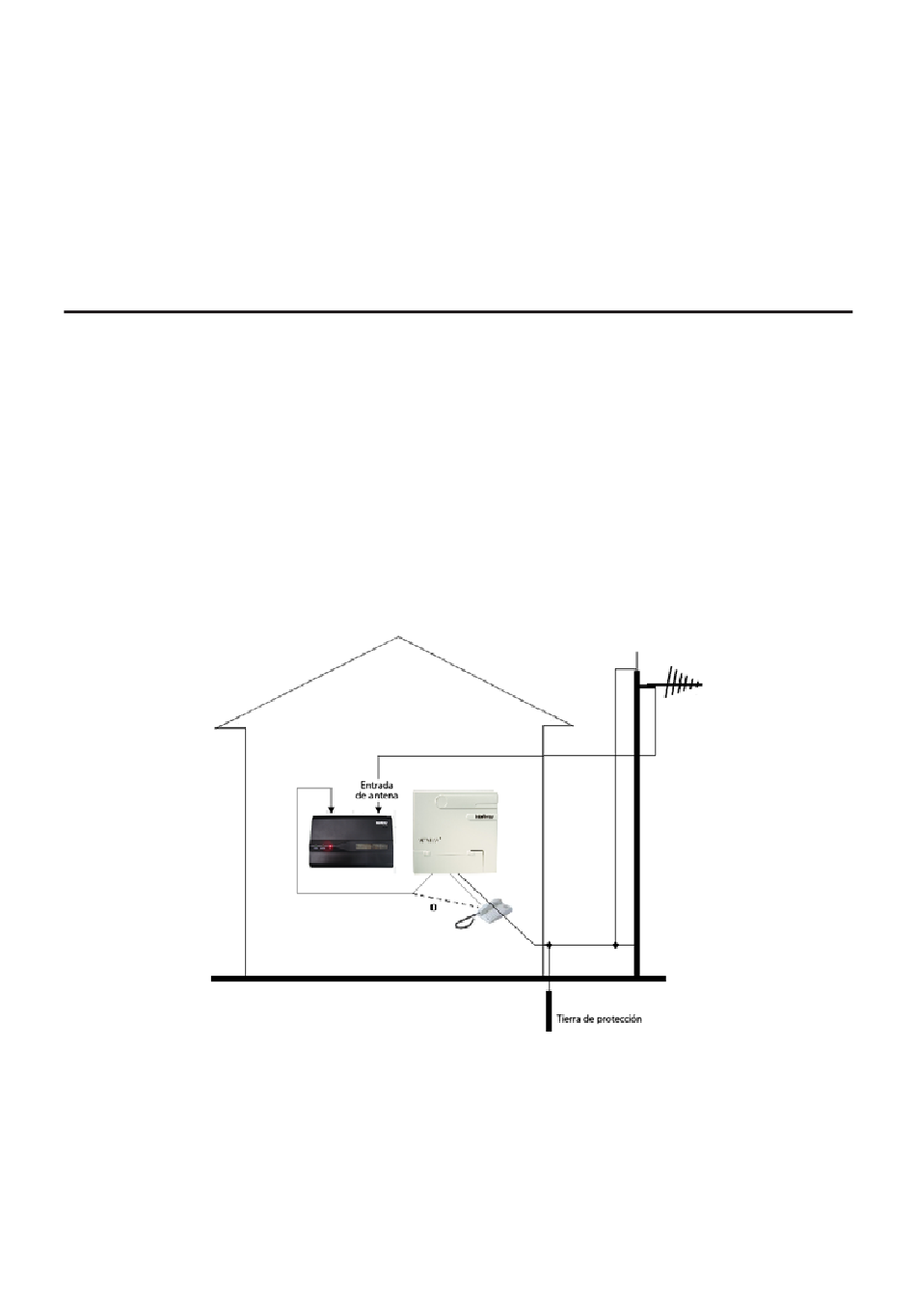

La figura a seguir muestra un tipo de instalación bastante utilizado en zonas
rurales y regiones con relieve desfavorable. La altura de la torre o mástil
debe ser suficiente para obtenerse una visada directa de la ERB (Estación
Base Radio). Todos los equipos involucrados en la instalación, como antena,
PABX, etc., deben ser conectados al mismo punto de puesta a tierra.
Instalación de la ITC 4000 en abrigo externo
Otro tipo de instalación muy frecuente en zonas rurales es la instalación de
la ITC 4000 distante del PABX, conforme la figura a continuación. En estos
casos es fundamental e imprescindible añadir protección de línea (protección
a sobretensiones), y deben ser instaladas tanto al lado del PABX como al
ITC 4000 con mástil o torre
51
