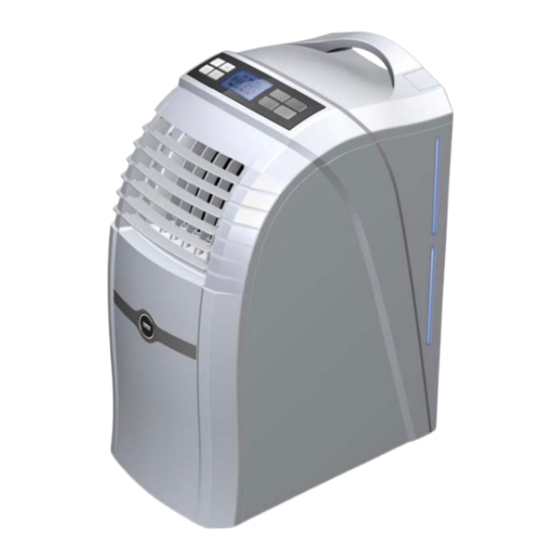

Resumen de contenidos para YOAU YPH-12H
-
Página 2: Tabla De Contenido
CONTENIDO CONTENIDO........................2 INFORMACIÓN IMPORTANTE ...................3 CARACTERÍSTICAS Y LISTA DE PARTES..............4 PANEL DE CONTROL ....................5 CONTROL REMOTO .....................7 MÉTODOS DE OPERACIÓN ..................8 INSTALACIÓN ......................10 SISTEMA DE ENFRIAMIENTO CON AGUA Y DRENAJE ........13 MANTENIMIENTO ......................14 SOLUCIÓN DE PROBLEMAS ..................16 ACCESORIOS DE INSTALACIÓN ................17 APÉNDICE........................18... -
Página 3: Información Importante
IMPORTANTE Lea todas las instrucciones por la seguridad de usted y su familia. Instale el producto en un lugar plano y seco. Dejar al menos 50 cm. de espacio alrededor de la unidad. La instalación se adapta a las normas de la red eléctrica nacional. Instalar el aire acondicionado donde la energía eléctrica sea suficiente. -
Página 4: Características Y Lista De Partes
CARACTERÍSTICAS Y LISTA DE PARTES. Característica No se requiere ningún tipo de instalación. . Fácil de trasladar. El asa permite mover el equipo de la manera más conveniente. Panel de lujo y diseño moderno. Pantalla LCD. El modo de Frío con agua ó agregando agua es el modo de mayor ahorro de energía y protección del medio ambiente. -
Página 5: Panel De Control
PANEL DE CONTROL Precauciones: Si la unidad se apaga en la función cool/dry/heat (Frío/seco/calor) y se re-enciende de inmediato, se debe esperar al menos 3 minutos antes de hacerlo. Fig 3 1. Botones ON/OFF (Encender/Apagar): Presione este botón para encender / apagar el equipo. - Página 6 2. Pantalla LCD : Indicador de Función: Frío : Indicador de Función: Seco : Presione este botón durante 5 segundos para seleccionar alta, media o baja velocidad del ventilador. : Indicador de Función Calor (parpadea cuando se elija la función frío) : Indica que el tanque de agua esta lleno.
-
Página 7: Control Remoto
CONTROL REMOTO Power: Presione este botón para encender ó apagar la unidad. Timer: Presione este botón para fijar el Reloj Swing: Presione este botón para hacer que el ventilador vertical oscile automáticamente. Cº/ Fº: Cambiar de grados Celsius a Fahrenheit. Cool: Presione este botón para seleccionar la función de Frío. -
Página 8: Métodos De Operación
MÉTODOS DE OPERACIÓN 1. Funcionamiento del Reloj (Timer) 1.1 Fije el Reloj para apagar el equipo Pulse el botón del reloj cuando la unidad está encendida. El icono parpadeará cinco veces. Durante ese período, pulse Arriba ó Abajo el botón para fijar el tiempo deseado considerando de 0.5 a 24 horas. - Página 9 3. Función de Deshumedecedor (Secar) Pulse el botón de Funciones (MODE) ó para elegir la función de secar La velocidad del ventilador y la temperatura ambiente no se pueden ajustar. Presione el botón de oscilación ó para ajustar la dirección de la rejilla vertical. Ajuste la rejilla horizontal manualmente.
-
Página 10: Instalación
INSTALACIÓN 1. Selección del lugar de instalación. Por favor, preste atención al instalar la unidad en un lugar plano y seco. Deje al menos 50 cm. de espacio alrededor de la unidad (cuando la tubería no este conectado). (Fig 5) 2. - Página 11 Vertical Horizontal Window Window Window Kit Size: Window Kit Size: Min Size:90cm Min Size:90cm Max Size:130cm Max Size:130cm Fig 7 Fig 8 4. Ilustraciones de instalación. 1) Instalación en la pared 130cm 40cm Fig 9...
- Página 12 2) Curvatura correcta θ≤45° Fig 10 θ≤45° Fig 11 3) Curvatura incorrecta Fig 12...
-
Página 13: Agua Y Drenaje Del Agua
AGUA Y DRENAJE DEL AGUA Agregar agua El agua condensada se recicla para mejorar la eficiencia del equipo a través del condensador. También podría reducir el ruido y ahorrar energía. Cuando el agua condensada no es suficiente para la bomba, el indicador de agregar agua en el panel de control se iluminará, por lo cual usted debe agregar un poco de agua al equipo. -
Página 14: Mantenimiento
MANTENIMIENTO Limpieza Apague la unidad y saque el enchufe de la toma de corriente antes de cualquier limpieza. 1. Limpie la superficie Limpie la superficie de la unidad con un plumero ó un paño suave medio húmedo. No utilizar disolventes químicos como benzina, alcohol, gasolina, etc, la superficie se puede dañar ó... - Página 15 tubería este seca. De esta manera el interior del equipo puede ser secado y la aparición del moho puede ser evitado. 2. Apague el equipo y desconecte el enchufe. 3. Ate el cable con el gancho. 4. Retire el ducto de aire y guárdelo cuidadosamente. 5.
-
Página 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Antes de contactar a un servicio profesional, por favor, revise usted mismo los siguientes casos: Problema Comprobación Solución ¿Esta fallando la fuente de -Inserte el enchufe con energía? ¿Esta el equipo firmeza desenchufado? -Cambie el fusible ó ¿No funciona el fusible ó... -
Página 17: Accesorios De Instalación
ACCESORIOS DE INSTALACIÓN Ducto flexible con adaptadores…………………………………………………..1/set Desplegable desde 15’’ (38cm.) hasta 59’’ (150 cm.) Conectador cuadrado….………………………………………………………….…1/pz Conector a ventana………………………………………………………………….1/pz Kit deslizante para ventana …………………...…………………………………….1/pz Desplegable desde 36’’ (90cm.) hasta 51’’ (130 cm.) Tornillo (la longitud es 3/8' ')………………………………………………………. 1/pz Enchufe (cuadrado)…………………………………………………………………. -
Página 18: Apéndice
APENDICE Parámetro del fusible Tipo: FSD Voltaje: 250V Corriente: 3.15A El aire acondicionado se puede conectar solamente a una fuente eléctrica con impedancia de sistema de no más de 0.293 ohm. En caso de que sea necesario, consulte por favor a su proveedor de energía para la información de la impedancia del sistema.
