Superficie no abrasiva

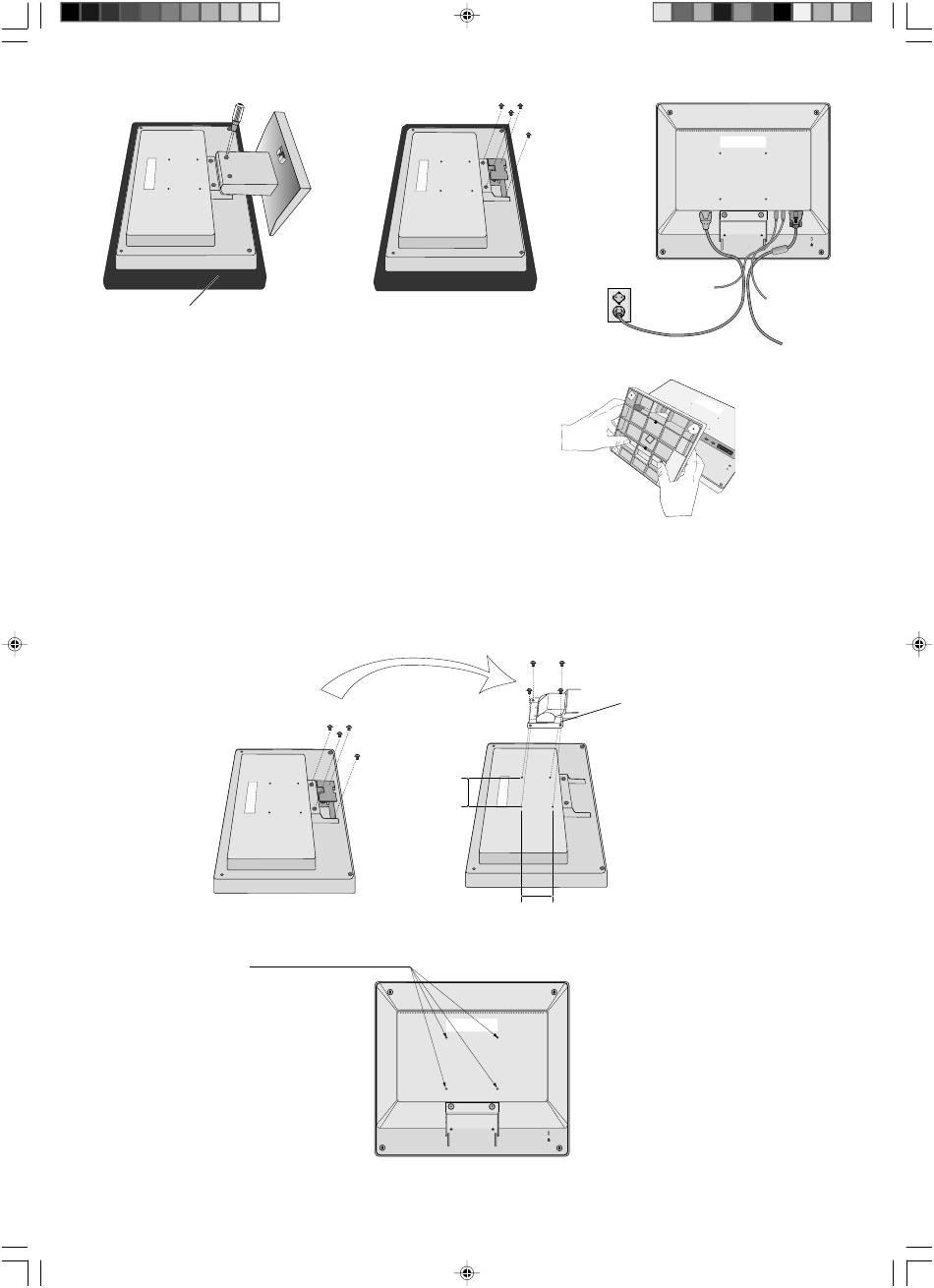

Figura R.1

Desmontaje de la base

NOTA: desmonte la base siempre que vaya a transportar el monitor.
1. Coloque el monitor boca abajo en una superficie no abrasiva (figura R.1).
2. Suelte las lengüetas inferiores presionándolas hacia arriba con los pulgares.
3. Al presionar las lengüetas superiores, éstas se soltarán y podrá extraer el soporte.
Instalación de un brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo flexible.
Para el montaje utilice los tornillos (4) que se suministran con el producto y colóquelos tal como muestra la imagen. Para
cumplir las normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo
en cuenta el peso del monitor.
El monitor LCD sólo se podrá utilizar con un brazo homologado (por ejemplo, de la marca GS).

Especificaciones

05_Spain
Vuelva a colocar los tornillos
75 mm (LCD51VM)
100 mm (LCD71VM)
4 TORNILLOS (M4)
(profundidad MÁX.: 8,5 mm)
Si utiliza otros tornillos,
compruebe la
profundidad del orificio.
Peso del conjunto del monitor: 2,6 kg - LCD51VM (MÁX.)
4
Figura R.2
75 mm (LCD51VM)
100 mm (LCD71VM)
4,0 kg - LCD71VM (MÁX.)
Español-4
20/05/2003, 11:44
Figura R.3
Grosor de la escuadra
(brazo) 2,0 ~ 3,2 mm
Apriete todos los tornillos
