QUEMADOR DE GAS

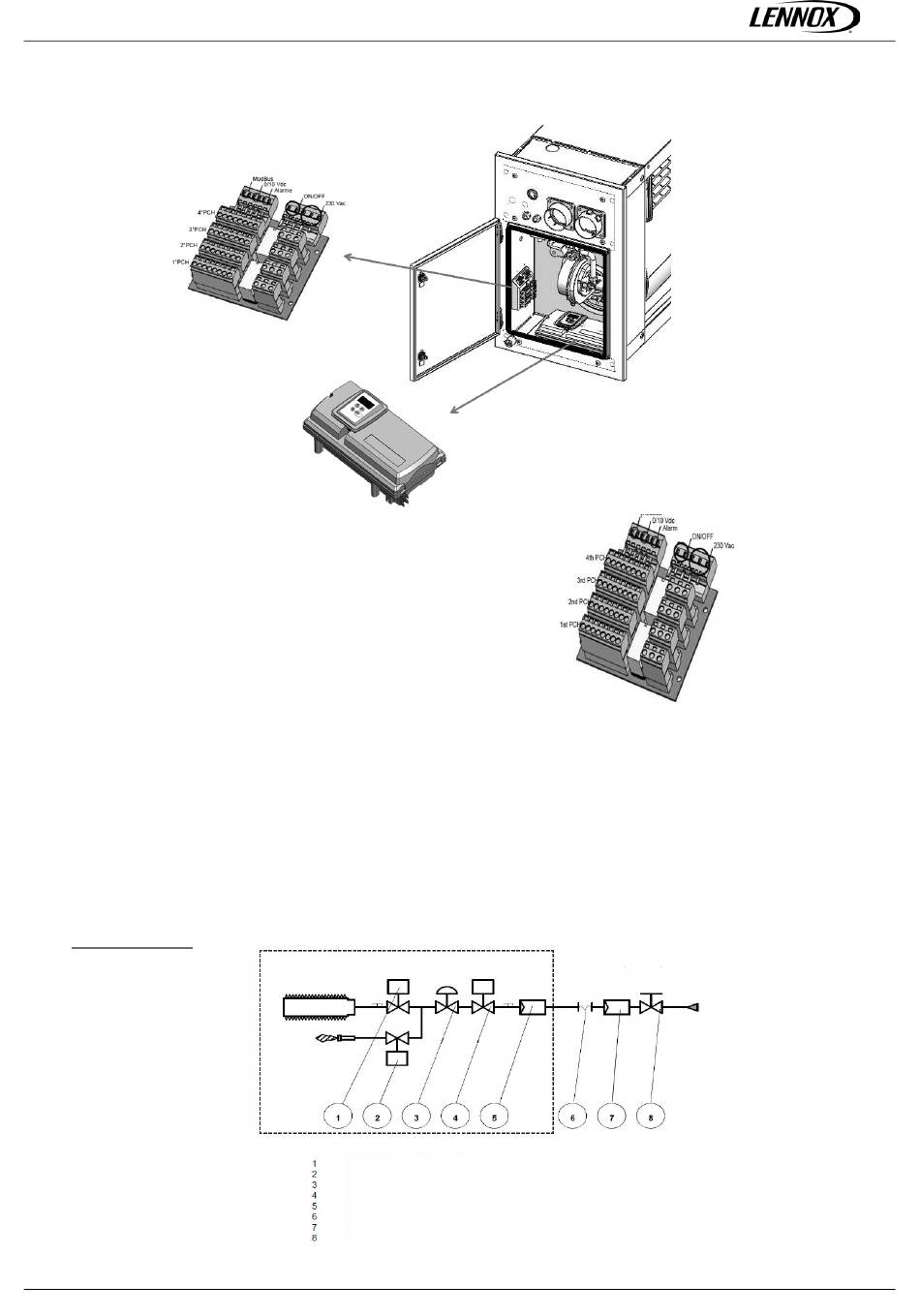

Conexiones
• 1 o 2 módulos de gas
• Alimentación eléctrica monofásica de 230Vca con neutro
• ENCENDIDO/APAGADO: señal ok para TODOS los PCH conectados; los
dispositivos de seguridad deben conectarse en serie a esto (compuertas
contra incendios, control de ventilador, alarmas de temperatura...) para
proteger el sistema deteniendo el quemador. Se alimenta 230V. Prioridad
sobre las señales de ajuste de potencia.
• ALARMA: para la señal de bloqueo remoto; Normalmente abierto
(posible Normalmente cerrado)
3 modos de ajuste de potencia posibles:
• Sonda de temperatura NTC1 (parámetro d0=2). Sólo con 1 PCH;
funcionamiento "punto fijo de entrega"; el quemador se enciende y se apaga
con ON/OFF.
• 0-10Vcc (d0=5, ajuste de fábrica por defecto)
• Modbus (d0=7): placa de modulación suministrada con un RS485 serie que
se puede usar para controlar la puesta en funcionamiento del quemador, la
modulación, las alarmas, el reinicio.
Instalación
Conexión de gas
eNeRGy-IOM-1711-S
Incluido con el módulo PCH
Válvula solenoide quemador principal
Válvula solenoide quemador piloto
Estabilizador de presión
Válvula solenoide de seguridad
Filtro de gas (sección pequeña)
Junta antivibratoria
Filtro de gas (sección grande)
Válvula de gas
A suministrar por el instalador
• •
