PROJECT
Manual de usuario

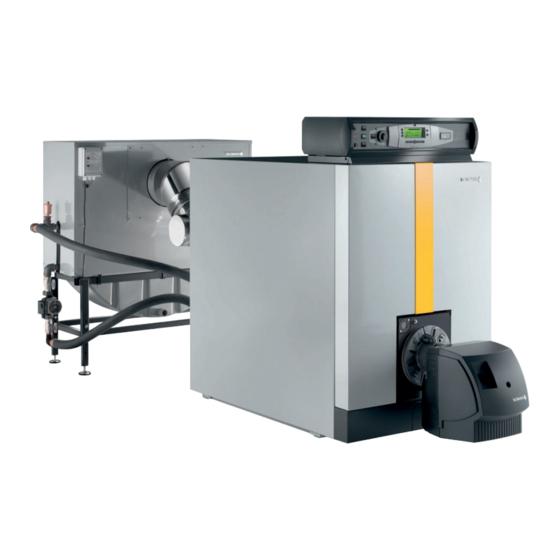

Caldera de gasóleo de condensación
GTU C 330
E L C O N F O R T D U R A D E R O

Publicidad

Capítulos

Tabla de contenido
loading

Resumen de contenidos para De Dietrich GTU C 330

  • Página 1 PROJECT Manual de usuario Caldera de gasóleo de condensación GTU C 330 E L C O N F O R T D U R A D E R O...
  • Página 2: Tabla De Contenido

    10 Ahorro de energía ...............23 11 Anexo - Información relativa a las directivas de diseño ecológico y etiquetado energético...25 16/01/2020 - 300017847-03 GTU C 330...
  • Página 3: Normas De Seguridad

    - La temperatura del agua caliente sanitaria puede alcanzar los 65 °C - La temperatura de los conductos de humos puede sobrepasar los 60 °C - La temperatura de los radiadores puede alcanzar los 95 °C 16/01/2020 - 300017847-03 GTU C 330...
  • Página 4: Riesgo De Daño

    - Explicar la instalación al usuario - Si un mantenimiento es necesario, advertir al usuario de la obligación de revisar y mantener el aparato - Entregar al usuario todos los manuales de instrucciones 16/01/2020 - 300017847-03 GTU C 330...
  • Página 5: Acerca De Estas Instrucciones

    PPS: Polipropileno difícilmente inflamable. 3CE: Conducto colectivo para caldera estanca 2.3 Homologaciones De manera general Para Alemania en particular N.° de identificación CE: 1312BT175R Las calderas GTU C 330 cumplen la reglamentación 1. BImSchV. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 6: Descripción Técnica

    3. Descripción técnica 3 Descripción técnica 3.1 Descripción general Las calderas GTU C 330 se emplean para calefacción central por - Posibilidad de producir agua caliente sanitaria mediante un radiadores o suelo radiante. Las calderas se caracterizan por los acumulador independiente instalado por separado.
  • Página 7: Caldera Y Condensador

    Caja seguridad del condensador. La vivienda consta de; - Termostato limitador 80 °C - Termostato de seguridad con rearme manual, ajustado a 120 °C. Este termostato vigila la temperatura de los productos de combustión. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 8: Descripción Del Cuadro De Mando S3

    El termostato de seguridad con rearme manual garantiza la seguridad de funcionamiento de la caldera. En caso de subida de temperatura anormal de la caldera (110° C), el termostato de seguridad corta la alimentación eléctrica del quemador. Avisar a su instalador. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 9: Descripción Del Cuadro De Mando B3

    30° C a 90° C. 8. Indicador encendido Visualización de la temperatura de la caldera 9. Emplazamiento para el termómetro de humos (opción) 10. Selector del número de marchas del quemador 16/01/2020 - 300017847-03 GTU C 330...
  • Página 10: Descripción Del Cuadro De Mando K3

    75 °C. Este tope se puede desplazar si es necesario. Véase "Ajuste del tope de los termostatos". 8. Termómetro de caldera. Visualización de la temperatura de la caldera. 9. Selector del número de marchas del quemador 10. Conector para la herramienta de programación 16/01/2020 - 300017847-03 GTU C 330...
  • Página 11: Descripción Del Cuadro De Mando Diematic-M3

    8. Termómetro de caldera. Visualización de la temperatura de la caldera. 9. Selector del número de marchas del quemador 10. Conector para la herramienta de programación 14. Curva de calentamiento caldera Regulador DIEMATIC-m3 16. Pantalla 16/01/2020 - 300017847-03 GTU C 330...
  • Página 12 Símbolos que indican el estado activo de las entradas/salidas Bomba de carga ACS en marcha Régimen verano (Automático o Manual) Quemador en marcha Quemador en marcha con 1 llama Quemador en marcha con 2 llamas 16/01/2020 - 300017847-03 GTU C 330...
  • Página 13 A, B o C. Si la consigna Día de uno de los circuitos A, B o C está por encima de 30 ºC, ya no se tiene acceso al decalaje paralelo de este último. Teclas de regulación 16/01/2020 - 300017847-03 GTU C 330...
  • Página 14: Modificación De Los Ajustes

    4. Modificación de los ajustes 4 Modificación de los ajustes Para modificar la temperatura del agua de calefacción o para modificar la programación: Consultar las instrucciones de conexión del cuadro de mando Consultar la descripción de la instalación 16/01/2020 - 300017847-03 GTU C 330...
  • Página 15: Poner En Marcha La Caldera

    Si ya se hubiera efectuado la purga, pulsar la tecla MODE para interrumpirla. Véase: - Instrucciones del cuadro de mando - Instrucciones del quemador La caldera se pone en marcha. - Instrucciones del acumulador de agua caliente sanitaria 16/01/2020 - 300017847-03 GTU C 330...
  • Página 16: Parada De La Calefacción Central

    Precauciones a tomar en caso de parada de la calefacción existiendo riesgo de heladas Recomendamos utilizar un anticongelante bien dosificado para evitar que el agua de la calefacción se congele. En su defecto, vaciar completamente la instalación. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 17: Control Y Mantenimiento

    El mantenimiento del condensador y de la estación de neutralización de los condensados debe efectuarlos un profesional cualificado, obligatoriamente al menos una vez al año. Inspeccionar y limpiar imperativamente el sifón y el conducto de evacuación de condensados una vez al año. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 18: En Caso De Avería

    - N.º de serie del aparato - N° de quemador - Fecha de fabricación - Fecha de fabricación 3. Placa de señalización de la caldera: - Tipo de caldera - N.º de serie del aparato - Fecha de fabricación 16/01/2020 - 300017847-03 GTU C 330...
  • Página 19: Mensajes De Error

    AL tc ánodo de titanio o la conexión está Avisar al instalador. invertida. 8.2.2 Cuadro de mando K3 No se indica ningún mensaje de error. Véase el indicador del cuadro de mando DIEMATIC-m3. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 20: Cuadro De Mando Diematic-M3

    La producción de agua caliente sanitaria está parada y puede reactivarse con la tecla . El acumulador ya no está protegido. TA-S DESCON. El Titan Active System® esta en circuito abierto. Avisar al instalador. Interrumpir la corriente. DEFECTO TA-S Disfunción interna. Avisar al instalador. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 21: Incidencias Y Soluciones

    • Condensador: Comprobar que no se ha activado el termostato de seguridad: - Desenroscar el capuchón de protección - Pulse el botón de rearme del quemador Repetir las operaciones de puesta en marcha. Llamar al instalador. Verificar el disyuntor 16/01/2020 - 300017847-03 GTU C 330...
  • Página 22: Características Técnicas

    1 mbar = 10 mmCA = 10 daPa. (2) en % de pérdidas en la parada (3) A la potencia nominal (4) Consumo de mantenimiento, en % de la potencia de suministro - según la norma EN15034 16/01/2020 - 300017847-03 GTU C 330...
  • Página 23: Ahorro De Energía

    - No apagar del todo la calefacción al ausentarse. Bajar el termostato 3-4 °C. - Utilizar al máximo el calor del sol. - Es preferible ducharse en vez de bañarse. Procurar usar una alcachofa de ducha con ahorro de agua. 16/01/2020 - 300017847-03 GTU C 330...
  • Página 24 Garantías Acaba usted de adquirir un de nuestros aparatos y deseamos Bélgica agradecerle la confianza depositada. Las disposiciones anteriores relativas a la garantía contractual no Nos permitimos llamar su atención sobre el hecho de que su excluyen el beneficio, en caso de haberlo a favor del comprador, aparato mantendrá...
  • Página 25: Apéndice

    Apéndice Información sobre las directivas de diseño ecológico y etiquetado energético...
  • Página 26 Índice Índice Información específica ................3 Recomendaciones .
  • Página 27: Información Específica

    1 Información específica Información específica Recomendaciones Peligro Solo las personas cualificadas están autorizadas a montar, instalar y efectuar intervenciones de mantenimiento en la instalación. Datos técnicos Tab.1 Parámetros técnicos de aparatos de calefacción con caldera GTU C 334 GTU C 335 GTU C 336 Caldera de condensación Sí...
  • Página 28: Eliminación Y Reciclaje

    1 Información específica GTU C 337 GTU C 338 GTU C 339 ƞ Eficiencia útil a potencia calorífica nominal y 92,5 92,2 92,1 régimen de baja temperatura Eficiencia útil a un 30% de la potencia calorífi­ ƞ 98,8 98,1 97,9 ca nominal y régimen de baja temperatura Consumo de electricidad auxiliar elmax...
  • Página 29 1 Información específica 300017847 - ErP01 - 02092015...
  • Página 30 1 Información específica 300017847 - ErP01 - 02092015...
  • Página 31 © Derechos de autor Toda la información técnica y tecnológica que contienen estas instrucciones, junto con las descripciones técnicas y esquemas proporcionados son de nuestra propiedad y no pueden reproducirse sin nuestro permiso previo y por escrito. Contenido sujeto a modificaciones.
