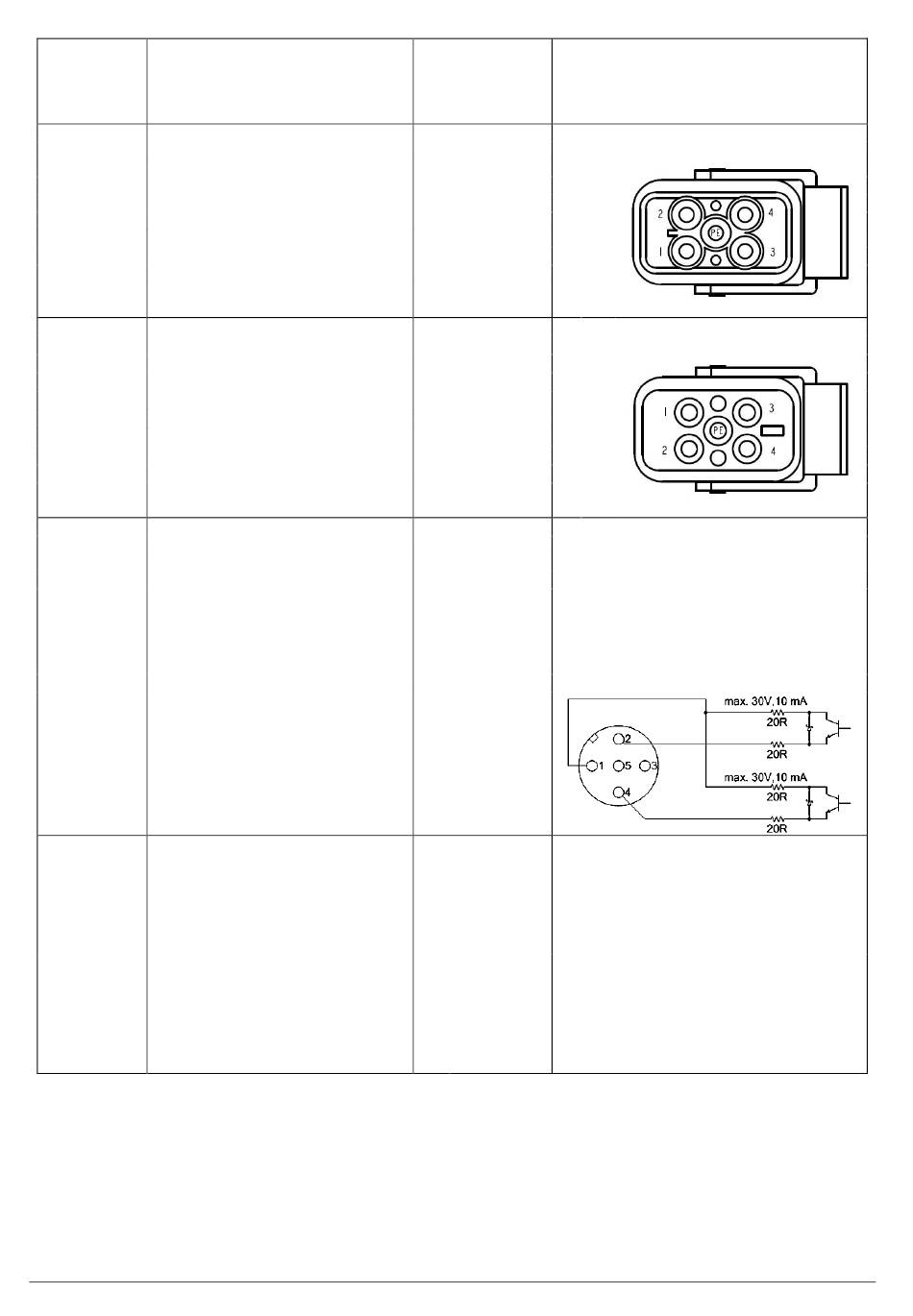

Anschluss
Connection
Connexion
Collegamento
Conexión
Eingangsspannung 3 AC 380/480V
Input voltage 3 AC 380/480V
Tension d'entrée 3 380/480 V ca
X1
Tensione di ingresso 3 AC 380/480V
Tensión de entrada 3 AC 380/480V
Durchleitung der Netzspannung (max.
25A)
Supply voltage loop-through
(max. 25A)
Transit de tension d'entrée
X2
(max. 25A
Passaggio della tensione di rete
(max. 25A)
Conducción de la tensión de red
(máx. 25A)
Signalausgang
Signal Out
X3 Sortie de signal
Uscita segnale
Salida de señal
+ (P24):
weiß
white
blanc
bianco
blanco
DC-Out 24V
+ (P24):
rot, weiß
red, white
rouge, blanc
rosso, bianco
rojo, blanco
Herausgegeben von Siemens
Digital Factory Division / Factory Automation
Clemens-Winkler-Str. 3, D-09116 Chemnitz
Siemens AG Deutschland
Funktion
Function
Fonction
Funzione
Función
- (GND)
schwarz
black
noire
nero
negro
- (GND)
grün, schwarz
green, black
verte, noire
verde, nero
verde, negro
Anschlusswert
Connected load
Section
Val. allacc.
Sección
AC-in male
1 L1
2 L2
3 L3
4 --
5 --
6 --
7 --
8 --
P P
E E
AC-out female
1 L1
2 L2
3 L3
4 --
5 --
6 --
7 --
8 --
P P
E E
TYCO 969554-5
1 1L+
2 Power ok
3 --
4 Übertemperatur
Excess Temperature
Surtempérature
Sovratemperatura
Sobretemperatura
5 --
2-polig für SITOP PSU 300P
2xAWG14
2-pole for SITOP PSU 300P
(2,0mm²),
2 pôles pour SITOP PSU 300P
105°C
A 2 poli per SITOP PSU 300P
De 2 polos para SITOP PSU 300P
4xAWG16 4-polig für SIMATIC ET200PRO PS
2
(1,5mm ) 4-pole for SIMATIC ET200PRO PS
105°C 4 pôles pour SIMATIC ET200PRO PS
A 4 poli per SIMATIC ET200PRO PS
De 4 polos para SIMATIC ET200PRO PS
