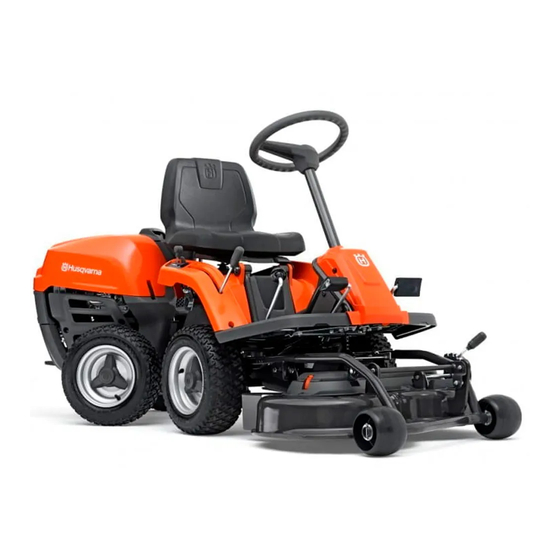

Husqvarna R112C Manual De Usuario
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Cortacéspedes
  5. R112C
  6. Manual de usuario
Husqvarna R112C Manual De Usuario

Husqvarna R112C Manual De Usuario

Ocultar thumbs Ver también para R112C:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
EN
Operator's manual
ES
Manual de usuario
PT
Manual do utilizador
IT
Manuale dell'operatore
R112C, R112C5, R115C
2-32
33-65
66-98
99-131

Publicidad

Tabla de contenido
loading

Manuales relacionados para Husqvarna R112C

Resumen de contenidos para Husqvarna R112C

  • Página 1 R112C, R112C5, R115C Operator's manual 2-32 Manual de usuario 33-65 Manual do utilizador 66-98 Manuale dell'operatore 99-131...

  • Página 2: Tabla De Contenido

    Transmission: Product description optional accessory to use the product for other tasks. Speak to your Husqvarna dealer for more information The product is a ride-on lawn mower. Forward and about which accessories that are available. reverse pedals let the operator adjust the speed Insure your product steplessly.
  • Página 3 Product overview R112C, R115C 1. Type plate 2. Lever to engage or disengage the drive 3. Battery 4. Throttle control/choke control 5. Ignition lock 6. Lift lever for the cutting deck 7. Rearward pedal 8. Forward pedal 9. Cutting height lever 10.

  • Página 4: Product Overview R112C5

    Product overview R112C5 1. Type plate fertilizer. The 2-in-1 cutting deck can also be used without the mulch function, for rear discharge of the 2. Battery grass. 3. Throttle control/choke control 4. Lever to shift gear Cutting height lever 5. Ignition lock The cutting height is adjusted in 5 (1–5) different 6.

  • Página 5: Symbols On The Product

    The blades are disengaged. Transport position for the cutting deck. Clutch (R112C5). Operation position for the cutting deck. Choke (For R112C and R112C5). Oil level. Note: Other symbols/decals on the product refer to certification requirements for some commercial areas. Parking brake.

  • Página 6: Euro V Emissions

    Euro V Emissions • the product is incorrectly repaired. • the product is repaired with parts that are not from the manufacturer or not approved by the manufacturer. WARNING: Tampering with the engine voids • the product has an accessory that is not from the the EU type-approval of this product.

  • Página 7: Safety Instructions Regarding Children

    • Clear the area of objects such as stones, toys, wires, etc. that may become caught in the blades and be thrown out. Safety instructions for operation • Do not let children or other persons not approved for operation of the product to use or do servicing on it. WARNING: Do not touch the engine or Local laws may regulate the age of the user.

  • Página 8: Safety Devices On The Product

    Always wear protective shoes or protective boots. conditions and try again. Do this check daily. Steel toes are recommended. Do not use the product barefoot. To do a check of the speed limiter, R112C, R115C • Release the forward pedal (1). The speed decreases.

  • Página 9: To Cut Grass On Slopes

    Parking brake • Do not cut grass near edges, ditches or banks. The product can suddenly overturn if a wheel moves WARNING: If the parking brake does not across the edge of a steep slope or a ditch, or if an work, the product can start to move and edge gives way.

  • Página 10: Battery Safety

    WARNING: A damaged battery can cause an explosion and cause injury. If the battery has a deformation or is damaged, speak to an approved Husqvarna service agent. WARNING: Read the warning instructions that follow before you use the product. WARNING: Read the warning instructions •...

  • Página 11: To Remove The Cutting Deck

    3. Push the cutting deck in and make sure that the 7. Attach the drive belt as given in the illustration. guide bolts are put into the grooves on the equipment frame. 4. Align the pipes on the cutting deck with the pipes on the equipment frame.
  • Página 12 13. Lift the cutting deck and put it against the product or a wall. 7. Remove the drive belt. 8. For R112C: Hold the cutting deck with 2 hands and pull it out. Lift the cutting deck and put it against the product or a wall.

  • Página 13: Operation

    Move the seat to the required position and tighten the bolts. To engage and disengage the drive system, R112C, R115C To move the product with the engine off, the drive system must be disengaged. 1466 - 002 - 28.09.2020...

  • Página 14: To Start The Engine

    If the position (N). engine is on, the blades start to rotate. 5. For R112C and R112C5. Put the throttle control in To start the engine start position. a) If the engine is cold, put the throttle control in 1.

  • Página 15: To Operate The Product, R112C5

    Do not apply full throttle until the cutting deck has been lowered to the mow position. To operate the product, R112C, R115C To operate the product, R112C5 1. Select cutting height (1–5) with the cutting height lever.

  • Página 16: To Stop The Engine

    Note: You can start the product on all 5 gears. 5. Slowly release the clutch pedal. 6. Lower the cutting deck. a) For R112C, R115C, let the engine idle for a minimum of 30 seconds. b) For R112C5, put the gearshift lever in the neutral position (N).

  • Página 17: To Get A Good Result

    To get a good result 2. Press and hold the lock button (B). • Do not cut a wet lawn. Wet grass can give a bad result. • Start with a high cutting height and decrease it gradually. • Cut with blades that rotate at high speed (for highest Technical data on permitted motor speed, refer to page 29 ).

  • Página 18: To Clean The Product

    Do a check of the fuel hose. Replace it if necessary To clean the product To clean the cold air intake of the engine, R112C CAUTION: Do not use a high-pressure washer or a steam cleaner. Water can go WARNING: Stop the engine. The cold air...

  • Página 19: To Remove The Belt Cover

    3. Press and hold the lock button (B) and release the parking brake pedal while the button is pressed. 2. Fold the engine cover rearward. Note: For R112C, R115C, the parking brake is on the left side. For R112C5, the parking brake is on the right side.

  • Página 20: To Replace The Fuel Filter

    6. Push the hose clips against the fuel filter. 7. Attach the protective cover with the 4 screws. To replace the air filter, R112C 1. Open the engine cover. 6. Attach the air filter cover and tighten the knobs.

  • Página 21: To Remove And Attach The Rear Right Cover

    To replace the air filter, R112C5, To remove and attach the rear right R115C cover 1. Open the engine cover. 1. Open the engine cover. 2. Loosen the knobs that hold the air filter cover and 2. Remove the screw (A). remove the cover.

  • Página 22: To Replace The Main Fuse

    To replace the main fuse 8. Attach the screw (B). A broken fuse is identified by a burned connector. 1. Remove the 2 screws and remove the protective cover. The main fuse is in a holder behind the battery. To examine and replace the spark plug To remove and 1.

  • Página 23: To Do An Emergency Start Of The Engine

    • When the battery is charged, connect the red cable to the POSITIVE battery terminal (+) and the black WARNING: Do not short circuit the ends cable to the NEGATIVE battery terminal (-). Make of the red cable against the chassis. sure that the red (+) cable is drawn behind the black (-) cable.

  • Página 24: To Examine The Blades

    Refer to Technical data on page 29 . To do a check of the engine oil level, R112C 3. Put the cutting deck in mow position. 4. Attach the mulch plug in the opposite sequence.

  • Página 25: To Replace The Engine Oil

    Troubleshooting Troubleshooting schedule If you cannot find a solution to your problems in this owner's manual, speak to your Husqvarna service agent. 1466 - 002 - 28.09.2020...
  • Página 26 The engine does not run smooth- The spark plug is defective. The carburettor is incorrectly set. To replace the air filter, R112C on page 20 . The air filter is clogged. See The fuel tank vent is blocked. There is dirt in the carburetor or fuel line.

  • Página 27: Transportation, Storage And Disposal

    Problem Cause To examine the blades on page 24 . The cutting result is unsatisfacto- The blades are blunt. See To get a good result on page 17 . The grass is long or wet. See The cutting deck is skew. To clean the product on page There is grass blockage in the cutting deck.

  • Página 28: To Tow The Product

    30 days of storage. If you • Send the battery to a Husqvarna service agent or keep fuel in the fuel tank for 30 days or more, tacky discard it at a disposal location for used batteries.

  • Página 29: Technical Data

    Use Husqvarna SAE 10W-40 oil for best performance. If that oil is not available, use an equivalent 10W-40 oil with class API SJ or API SL. If the product is operated below -10° C a SAE 5W-20 with class API SJ or API SL can be used 1466 - 002 - 28.09.2020...
  • Página 30 R112C R112C5 R115C Oil, class SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40 Number of forward drive gears – – Number of reverse gears – – Max. forward speed, km/h Max. reverse speed, km/h Electrical system Type 12V, negative earth- 12V, negative earth-...

  • Página 31: Service

    Service Service Do a yearly check at an authorized service center to make sure that the product functions safely and at its best during high season. The best time to do a servicing or overhaul of the product is low season. When you send an order for the spare parts, give information about the purchase year, model, type, and serial number.

  • Página 32: Ec Declaration Of Conformity

    Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, declares that the ride-on lawn mower Husqvarna R112C, R115C and R112C5 from 2014's serial numbers and onwards (the year is clearly stated in plain text on the rating plate with subsequent serial number), comply with the requirements of the COUNCIL’S DIRECTIVE:...

  • Página 33: Introducción

    Transmisión: Descripción del producto para utilizar el producto para otras tareas. Póngase en contacto con su distribuidor de Husqvarna para obtener El producto es un tractor cortacésped. Los pedales de más información sobre los accesorios disponibles. marcha adelante y marcha atrás permiten al operador Asegure su producto ajustar la velocidad directamente.
  • Página 34 Descripción del producto R112C, R115C 1. Placa de identificación 2. Palanca para engranar o desengranar la transmisión 3. Batería 4. Control del acelerador/estrangulador 5. Contacto 6. Palanca de elevación para el equipo de corte 7. Pedal de marcha atrás 8. Pedal de avance 9.

  • Página 35: Descripción Del Producto R112C5

    Descripción del producto R112C5 Equipo de corte 1. Placa de identificación 2. Batería El producto se utiliza con un equipo de corte 2 en 1 con 3. Control del acelerador/estrangulador función de triturado. La función de triturado convierte el 4. Palanca de cambio de marcha césped cortado en fertilizante.

  • Página 36: Símbolos Que Aparecen En El Producto

    Embrague (R112C5). Estrangulador (para R112C y R112C5). Freno de estacionamiento. Símbolos que aparecen en el producto El producto cumple con las directivas CE ADVERTENCIA: Su uso descuidado o vigentes. erróneo puede provocar lesiones graves o mortales al operador o a otras personas.

  • Página 37: Seguridad

    Responsabilidad sobre el producto Las cuchillas están desactivadas. Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si: Posición de transporte del equipo de corte. • El producto se ha reparado incorrectamente.

  • Página 38: Instrucciones De Seguridad Relativas A Los Niños

    • Debe tenerse en cuenta que el operador será vista, su capacidad de discernimiento o el control del responsable de los accidentes que involucren a cuerpo. otras personas o a su propiedad. • Estacione siempre el producto en una superficie •...

  • Página 39: Equipo De Protección Personal

    Si la toma los dispositivos de seguridad están defectuosos, de aire frío se bloquea, se corre el riesgo de dañar el hable con su taller de servicio Husqvarna. motor. • No realice ninguna modificación de los dispositivos •...

  • Página 40: Corte Del Césped En Pendientes

    • Para obtener más potencia de frenado, pise el pedal Tapas protectoras de marcha atrás (2). Si el producto no dispone de tapas protectoras o estas están dañadas, aumenta el riesgo de lesiones por piezas móviles y superficies calientes. Compruebe las tapas protectoras antes de poner en marcha el producto.

  • Página 41: Seguridad De La Batería

    Seguridad de la batería ADVERTENCIA: Una batería dañada puede explotar y causar lesiones. Si la batería está deformada o dañada, póngase en contacto con un taller de servicio Husqvarna homologado. ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de •...

  • Página 42: Montaje

    • Coloque el equipo de corte siempre en posición de ADVERTENCIA: Lea las siguientes servicio para limpiarlo. No estacione el producto instrucciones de advertencia antes de cerca del borde de una zanja ni de una pendiente si utilizar el producto. va a acceder al equipo de corte.

  • Página 43: Desmontaje Del Equipo De Corte

    6. Empuje hasta que los conductos y los pernos toquen 3. Coloque la palanca de la altura de corte en la la parte inferior. posición de servicio (S). 7. Monte la correa de transmisión como se muestra en 4. Coloque la palanca de elevación para el equipo de la ilustración.

  • Página 44: Funcionamiento

    8. Para R112C: Sujete el equipo de corte con las dos manos y tire hacia afuera. Levante el equipo de Coloque el bloqueo del bastidor del equipo en posición completamente corte y colóquelo contra el producto o una pared.

  • Página 45: Elevación Y Bajada Del Equipo De Corte

    • Tire de la palanca del sistema de transmisión hasta el tope para desengranar la transmisión del eje. Arranque del motor 1. Para R112C, R115C, Asegúrese de que el sistema Engranaje • Empuje la palanca del sistema de transmisión hasta de transmisión está...
  • Página 46 Si el motor no arranca, espere 15 segundos antes de intentarlo de nuevo. A continuación, si el motor no arranca, 5. Para R112C y R112C5: Ponga el control del espere 1 minuto antes de intentarlo de nuevo. acelerador en la posición de arranque.

  • Página 47: Manejo Del Producto R112C5

    3. Pise el pedal del freno de estacionamiento y, a 2. Arranque el motor. continuación, suéltelo para liberar el freno de 3. Pise el pedal del freno de estacionamiento y, a estacionamiento. continuación, suéltelo para liberar el freno de estacionamiento. 4.

  • Página 48: Arranque En Pendiente, R112C5

    No corte el césped si está húmedo. La hierba mojada produce malos resultados. • Empiece con una altura de corte elevada y a) Para R112C, R115C, deje el motor a ralentí redúzcala gradualmente. durante un mínimo de 30 segundos. •...

  • Página 49: Mantenimiento

    • Para obtener los mejores resultados, corte el césped con frecuencia y utilice la función de triturado. Para retirar el tapón del Consulte la sección triturador en la página 56 . Mantenimiento Introducción X = Estas instrucciones se indican en este manual de usuario.

  • Página 50: Limpieza Del Producto

    ADVERTENCIA: Pare el motor. La toma de aire frío gira y puede provocar lesiones en los dedos. Limpieza de la toma de aire frío del motor R112C ADVERTENCIA: Pare el motor. La toma de aire frío gira y puede provocar lesiones en los dedos.

  • Página 51: Inspección De Los Cables De La Dirección

    2. Incline la cubierta del motor hacia atrás. Nota: Para R112C, R115C, el freno de Para retirar la cubierta de la correa estacionamiento se encuentra en el lado izquierdo.

  • Página 52: Sustitución Del Filtro De Aire R112C

    Sustitución del filtro de aire R112C 4. Para R112C5, ponga la palanca de cambio de marcha en la posición neutra (N). 1. Abra la cubierta del motor. 2. Afloje los cierres que sujetan la cubierta del filtro de aire y retire la cubierta.

  • Página 53: Para Retirar Y Fijar La Cubierta Derecha Trasera

    5. Empuje el cartucho del filtro de aire a la posición 5. Empuje el cartucho del filtro de aire a la posición correcta. correcta. 6. Fije la cubierta del filtro y apriete los pomos. 6. Fije la cubierta del filtro y apriete los pomos. Sustitución del filtro de aire R112C5, Para retirar y fijar la cubierta derecha R115C...

  • Página 54: Sustitución Del Fusible Principal

    5. Antes de colocar la cubierta derecha trasera, 6. Doble el electrodo lateral para ajustar la distancia asegúrese de que la palanca del sistema de entre los electrodos. transmisión se encuentra en la posición correcta. 7. Vuelva a colocar la bujía y gírela a mano hasta que alcance su asiento.

  • Página 55: Carga De La Batería

    Repare el cortocircuito antes de utilizar el producto de 3. Conecte un extremo del cable rojo al terminal de nuevo. Deje que un taller de servicio homologado le batería POSITIVO (+) de la batería descargada (A). ayude. Carga de la batería •...

  • Página 56: Presión De Los Neumáticos

    Comprobación del nivel de aceite del PRECAUCIÓN: Unas cuchillas dañadas o mal equilibradas pueden causar daños al motor R112C producto. Sustituya las cuchillas dañadas. Deje que un taller de servicio homologado le 1. Estacione el producto sobre un suelo nivelado y ayude a afilar y equilibrar las cuchillas detenga el motor.

  • Página 57: Sustitución Del Aceite Del Motor

    3. Afloje la varilla de nivel y extráigala. 5. Vuelva a colocar la varilla y apriétela. 6. Afloje y saque la varilla de nivel y lea el nivel de aceite. 7. El nivel de aceite debe estar entre las marcas que aparecen en la varilla de nivel.

  • Página 58: Resolución De Problemas

    Para R112C y R112C5: 4. Vacíe el aceite de motor en el recipiente. 5. Coloque el tapón de vaciado y apriételo. 6. Llene el depósito con aceite nuevo. Consulte la sección Comprobación del nivel de aceite del motor R112C5, R115C en la página 57 .
  • Página 59 El motor no funciona correcta- La bujía está defectuosa. mente El carburador no está bien ajustado. Sustitución del filtro de aire R112C en la El filtro de aire está obstruido. Consulte página 52 . La ventilación del depósito de combustible está bloqueada.

  • Página 60: Transporte, Almacenamiento Y Eliminación

    Desacople la transmisión antes de remolcar el producto. Engranaje y desengranaje del Consulte la sección 1. Estacione el producto en una superficie firme y sistema de transmisión R112C, R115C en la página 45 . nivelada. 2. Retire el equipo de corte. Consulte la sección Almacenamiento Desmontaje del equipo de corte en la página 43 .

  • Página 61: Eliminación

    • No deseche la batería como residuo doméstico. este llegue al carburador. • Envíe la batería a un taller de servicio Husqvarna o deséchela en una ubicación de residuos para las ADVERTENCIA: No guarde el producto con baterías agotadas. combustible en el depósito en interiores o en lugares con una mala ventilación.

  • Página 62: Datos Técnicos

    Use aceite Husqvarna SAE 10W-40 para conseguir el mejor rendimiento. Si no está disponible, use un aceite 10W-40 equivalente con clase API SJ o API SL. Si se utiliza el producto por debajo de -10 °C, se puede uti- lizar uno SAE 5W-20 con clase API SJ o API SL.
  • Página 63 R112C R112C5 R115C Transmisión Marca/modelo HydroGear T2 Peerless/MST205 HydroGear T2 Aceite, clase SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40 Número de marchas de avance – – Número de marchas de retroceso – – Máx. velocidad de avance, km/h Máx. velocidad de marcha atrás, km/h Sistema eléctrico...

  • Página 64: Servicio Técnico

    graves. No utilice otros tipos de equipo de ADVERTENCIA: Utilizar un equipo de corte corte diferentes a los especificados en este que no esté homologado para el producto manual del propietario. puede causar proyección de objetos a alta velocidad, lo que podría causar lesiones Servicio técnico Servicio técnico Haga una comprobación anual en un centro de servicio...

  • Página 65: Declaración De Conformidad Ce

    Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: +46-36-146500, garantiza que el tractor cortacésped R112C, R115C Husqvarna y R112C5, a partir de los números de serie del año 2014 en adelante (el año se indica claramente en la placa de características, seguido del n.º...

  • Página 66: Introdução

    Este manual do utilizador pertence ao produto com o número de produto/número de série: Motor: Transmissão: Descrição do produto outras tarefas. Fale com o seu revendedor Husqvarna para obter mais informações sobre os acessórios O produto é um trator corta-relva. Os pedais de marcha disponíveis.
  • Página 67 Vista geral do produto R112C, R115C 1. Etiqueta de tipo 2. Alavanca para engatar ou desengatar a transmissão 3. Bateria 4. Controlo do acelerador/Controlo do estrangulador 5. Fechadura da ignição 6. Alavanca de elevação da bancada de corte 7. Pedal de marcha-atrás 8.

  • Página 68: Vista Geral Do Produto R112C5

    Vista geral do produto R112C5 Bancada de corte 1. Etiqueta de tipo 2. Bateria O produto é utilizado com um plataforma de corte 2 em 3. Controlo do acelerador/Controlo do estrangulador 1 com função de trituração. A função de trituração corta 4.

  • Página 69: Símbolos No Produto

    Embraiagem (R112C5). Estrangulador (para R112C e R112C5). Travão de estacionamento. Símbolos no produto O produto está em conformidade com as AVISO: A utilização indevida ou incorreta diretivas CE aplicáveis. poderá provocar ferimentos graves ou até mesmo a morte do utilizador ou de terceiros.

  • Página 70: Segurança

    Responsabilidade pelo produto As lâminas não estão ativadas. Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se: Posição de transporte da plataforma de corte. • o produto tiver sido incorretamente reparado. •...

  • Página 71: Instruções De Segurança Relativamente A Crianças

    • Tenha em atenção que o utilizador é responsável capacidade de discernimento ou o seu controlo pelos acidentes que incluam outras pessoas ou a físico. respetiva propriedade. • Estacione sempre o produto numa superfície • Não transporte passageiros. O produto apenas pode nivelada com o motor parado.

  • Página 72: Equipamento De Proteção Pessoal

    Para verificar o circuito de segurança, experimente ligar o motor sem cumprir uma das condições acima. Altere as condições e tente novamente. Efetue esta verificação diariamente. Verificar o limitador de velocidade, R112C, R115C • Solte o pedal de marcha em frente (1). A velocidade diminui.

  • Página 73: Cortar Relva Em Declives

    • Para obter mais potência de travagem, prima o Coberturas de proteção pedal de marcha-atrás (2). As coberturas de proteção danificadas ou em falta aumentam o risco de ferimentos em peças móveis ou superfícies quentes. Verifique as coberturas de proteção antes de utilizar o produto.

  • Página 74: Segurança Da Bateria

    ATENÇÃO: Uma bateria danificada pode causar uma explosão e provocar ferimentos. Se a bateria estiver deformada ou danificada, fale com uma oficina autorizada Husqvarna. • Não corte relva molhada. É escorregadia e os pneus podem perder a aderência, provocando a derrapagem do produto.

  • Página 75: Montagem

    • Coloque sempre a plataforma de corte na posição de manutenção para efetuar a respetiva limpeza. ATENÇÃO: Leia as instruções de aviso que Não estacione o produto perto da berma de uma se seguem antes de utilizar o produto. vala ou de um declive para ter acesso à plataforma de corte.

  • Página 76: Retirar A Bancada De Corte

    6. Empurre até que os tubos e os parafusos toquem na 3. Defina a alavanca da altura de corte na posição de parte inferior. manutenção (S). 7. Fixe a correia da transmissão de acordo com a 4. Coloque a alavanca de elevação da plataforma de ilustração.

  • Página 77: Funcionamento

    Coloque o 8. Para R112C: Segure a plataforma de corte com as 2 mãos e puxe-a para fora. Levante a plataforma de bloqueio da estrutura do equipamento na posição totalmente vertical. corte e coloque-a contra o produto ou contra uma parede.

  • Página 78: Levantar E Baixar A Bancada De Corte

    Puxe totalmente a alavanca do sistema de acionamento para fora para desativar o acionamento no eixo. Arrancar o motor 1. Para o R112C, R115C, certifique-se de que o Para sistema de acionamento está ativo; consulte ativar e desativar o sistema de acionamento, •...
  • Página 79 15 segundos antes de tentar novamente. Em seguida, se o motor não arrancar, aguarde 1 minuto antes de tentar novamente. 5. Para o R112C e R112C5. Coloque o controlo do 8. Deixe o motor trabalhar na aceleração intermédia acelerador na posição de arranque.

  • Página 80: Utilizar O Produto, R112C5

    3. Pressione o pedal do travão de estacionamento e, 3. Pressione o pedal do travão de estacionamento e, em seguida, solte-o para desengatar o travão de em seguida, solte-o para desengatar o travão de estacionamento. estacionamento. 4. Pressione um dos pedais de velocidade com 4.

  • Página 81: Para Arrancar Num Declive, R112C5

    • Comece com uma altura de corte elevada e diminua-a gradualmente. a) Para o R112C, R115C, deixe o motor ao ralenti • Corte com lâminas a uma velocidade de rotação durante, no mínimo, 30 segundos.

  • Página 82: Manutenção

    Manutenção Introdução X = As instruções estão disponíveis neste manual do utilizador. ATENÇÃO: Antes de efetuar qualquer tarefa O = As instruções não estão disponíveis neste manual de manutenção, tem de ler e compreender o do utilizador. Solicite a realização da manutenção numa capítulo sobre segurança.

  • Página 83: Limpar O Produto

    Remova a relva e a terra com uma escova. Limpar a admissão de ar frio do motor, R112C ATENÇÃO: Desligue o motor. A admissão de ar frio roda e pode causar ferimentos nos seus dedos.

  • Página 84: Examinar Os Cabos Da Direção

    2. Dobre a proteção do motor para trás. Para retirar a proteção da correia 1. Solte o grampo da proteção da correia. Nota: Para o R112C, R115C, o travão de estacionamento encontra-se do lado esquerdo. Para o R112C5, o travão de estacionamento encontra-se do lado direito.

  • Página 85: Substituir O Filtro De Combustível

    6. Empurre as braçadeiras de mangueira contra o filtro de combustível. 7. Fixe a cobertura de proteção com os 4 parafusos. Substituir o filtro de ar, R112C 1. Abra a cobertura do motor. 1466 - 002 - 28.09.2020...

  • Página 86: Para Retirar E Fixar A Cobertura Traseira Direita

    5. Empurre o cartucho do filtro de ar para a posição 5. Empurre o cartucho do filtro de ar para a posição correta. correta. 6. Fixe a cobertura do filtro de ar e aperte os botões. 6. Fixe a cobertura do filtro de ar e aperte os botões. Substituir o filtro de ar, R112C5, Para retirar e fixar a cobertura traseira R115C...

  • Página 87: Examinar E Substituir A Vela De Ignição

    5. Antes de fixar a cobertura traseira direita, certifique- 5. Meça a distância entre os elétrodos e confirme que Especificações se de que a alavanca do sistema de acionamento se está correta. Consulte o capítulo técnicas na página 95 . encontra na posição correta.

  • Página 88: Ligar Os Cabos De Ligação Direta

    2. Puxe o fusível do suporte. arranque de emergência também tem de ter um sistema de 12 V com terra negativa. Ligar os cabos de ligação direta ATENÇÃO: Existe risco de explosão devido ao gás explosivo emitido pela bateria. Não ligue o terminal negativo da bateria totalmente carregada ao ou junto ao terminal negativo da bateria fraca.

  • Página 89: Pressão Dos Pneus

    Especificações técnicas na página 95 . 4. Fixe o tampão de trituração na sequência oposta. Verificar o nível do óleo de motor, Examinar as lâminas R112C CUIDADO: As lâminas danificadas ou 1. Estacione o produto num piso nivelado e pare o incorretamente equilibradas podem motor.

  • Página 90: Substituir O Óleo De Motor

    Verificar o nível do óleo de motor, 2. Remova a vareta de nível. R112C5, R115C 3. Remova o bujão de drenagem. a) Para o R112C e R112C5. 1. Estacione o produto num piso nivelado e pare o motor. 2. Abra a cobertura do motor.

  • Página 91: Resolução De Problemas

    A vela de ignição está defeituosa. mente O carburador não está bem colocado. Substituir o filtro de ar, R112C O filtro de ar está obstruído. Consulte o capítulo na página 85 . A ventilação do depósito de combustível está obstruída.

  • Página 92: Transporte, Armazenamento E Eliminação

    Problema Causa Substituir o filtro de ar, R112C Aparentemente, o motor não tem O filtro de ar está obstruído. Consulte o capítulo na página 85 . potência A vela de ignição está defeituosa. Existe sujidade no carburador ou na linha de combustível.

  • Página 93: Colocar Suportes Sob O Produto

    Lubrifique todos os copos de lubrificação, juntas e Para ativar e desativar o sistema de Consulte eixos. acionamento, R112C, R115C na página 78 . • Guarde o produto numa área limpa e seca e cubra-o para proporcionar mais proteção. 1466 - 002 - 28.09.2020...
  • Página 94 Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis. • Não elimine a bateria como um lixo doméstico. • Envie a bateria para uma oficina autorizada Husqvarna ou elimine-a numa localização de eliminação de baterias usadas. 1466 - 002 - 28.09.2020...

  • Página 95: Especificações Técnicas

    Utilize óleo SAE 10W-40 da Husqvarna para obter o melhor desempenho. Se esse óleo não estiver disponí- vel, utilize um óleo 10W-40 equivalente com classe API SJ ou API SL. Se o produto for operado a temperatu- ras inferiores a -10 °...
  • Página 96 R112C R112C5 R115C Marca/Modelo HydroGear T2 Peerless/MST205 HydroGear T2 Óleo, classe SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40 Número de velocidades de marcha em frente – – Número de velocidades de marcha-atrás – – Velocidade máxima em marcha em frente, km/h Velocidade máxima em marcha atrás, km/h...

  • Página 97: Assistência

    graves. Não utilize outros tipos de bancada ATENÇÃO: Utilizar uma bancada de corte de corte que não o especificado neste que não esteja aprovada para o produto manual do proprietário. pode provocar a projeção de objetos a velocidades elevadas e causar ferimentos Assistência Assistência Efetue uma verificação anual num centro de assistência...

  • Página 98: Declaração Ce De Conformidade

    A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que os tratores corta relva Husqvarna R112C, R115C e R112C5, com números de série de 2014 e seguintes (o ano está claramente indicado em texto simples na etiqueta de tipo, seguido do número de série), estão em conformidade com o...

  • Página 99: Ispezione Di Preconsegna E Numeri Di Prodotto

    Il presente manuale operatore si riferisce al prodotto con codice/numero di serie: Motore: Trasmissione: Descrizione del prodotto attività. Rivolgersi al proprio rivenditore Husqvarna per maggiori informazioni sulla disponibilità dei singoli Il prodotto è un trattorino rasaerba. I pedali di marcia accessori.
  • Página 100 Panoramica del prodotto R112C, R115C 1. Piastrina modello 2. Leva per innestare o disinnestare la trazione 3. Batteria 4. Comando dell'acceleratore/comando della valvola dell'aria 5. Blocco accensione 6. Leva di sollevamento per il piatto di taglio 7. Pedale di retromarcia 8.

  • Página 101: Panoramica Del Prodotto R112C5

    Panoramica del prodotto R112C5 Piatto di taglio 1. Piastrina modello 2. Batteria Il prodotto viene utilizzato con un piatto di taglio 2-in-1 3. Comando dell'acceleratore/comando della valvola con funzione di pacciamatura. La funzione di dell'aria pacciamatura taglia l'erba in concime. È possibile 4.

  • Página 102: Simboli Riportati Sul Prodotto

    Frizione (R112C5). Comando dell'aria (per R112C e R112C5). Freno di stazionamento. Simboli riportati sul prodotto Il prodotto è conforme alle direttive CE AVVERTENZA: l'uso improprio del mezzo vigenti. può provocare lesioni gravi o fatali all'operatore o alle persone circostanti. Emissioni di rumore nell'ambiente in conformità...

  • Página 103: Responsabilità Del Prodotto

    Responsabilità del prodotto Le lame sono disinserite. Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro Posizione di trasporto per il piatto di taglio. prodotto se: Posizione di funzionamento del piatto di •...

  • Página 104: Istruzioni Di Sicurezza Relative Ai Bambini

    Istruzioni di sicurezza relative ai bambini • Non trasportare passeggeri. Il prodotto deve essere utilizzato da una sola persona. AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto. • In caso di mancata supervisione dei bambini nei pressi del prodotto, si potrebbero verificare gravi incidenti.

  • Página 105: Dispositivi Di Sicurezza Sul Prodotto

    Cambiare condizione e riprovare. Effettuare questo controllo quotidianamente. Per effettuare un controllo del limitatore di velocità, R112C, R115C • Indossare i guanti quando è necessario, per •...
  • Página 106 • Per una maggiore potenza di frenata, premere il Coperture protettive pedale di retromarcia (2). Coperture protettive mancanti o danneggiate aumentano il rischio di lesioni sulle parti in movimento e sulle superfici calde. Controllare le condizioni delle coperture protettive prima di utilizzare il prodotto. Assicurarsi che le coperture protettive siano collegate correttamente e non presentino crepe o altri danni.

  • Página 107: Istruzioni Di Sicurezza Per La Manutenzione

    AVVERTENZA: Una batteria danneggiata può esplodere e causare lesioni. Se la batteria presenta una deformazione o è danneggiata, rivolgersi a un'officina autorizzata Husqvarna. • Non tagliare l'erba bagnata. È scivolosa e gli pneumatici possono perdere aderenza facendo slittare il prodotto.

  • Página 108: Montaggio

    Non utilizzare il prodotto in spazi chiusi o • Mettere sempre il piatto di taglio in posizione di senza un flusso d'aria sufficiente. manutenzione per pulirlo. Non parcheggiare il prodotto vicino al bordo di un fosso o in pendenza per accedere al piatto di taglio. AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

  • Página 109: Rimozione Del Piatto Di Taglio

    6. Premere fin quando i tubi e i bulloni toccano la parte 3. Regolare la leva dell'altezza di taglio nella posizione inferiore. di servizio (S). 7. Montare la cinghia di trasmissione come descritto 4. Portare la leva di sollevamento per il piatto di taglio nell'illustrazione.

  • Página 110: Utilizzo

    Porre il blocco del 8. Per R112C: Mantenere il piatto di taglio con entrambe le mani ed estrarlo. Sollevare il piatto di telaio dell'apparecchiatura in posizione totalmente verticale. taglio e poggiarlo sul prodotto o al muro.

  • Página 111: Per Sollevare E Abbassare Il Piatto Di Taglio

    è in funzione, le lame iniziano a ruotare. trasmissione per disinserire la trasmissione sull'assale. Per avviare il motore 1. Per R112C, R115C, assicurarsi che il sistema di • Premere completamente la leva del sistema di Per inserire e trasmissione sia inserito, vedere trasmissione per inserire la trasmissione sull'assale.
  • Página 112 3. Azionare il freno di stazionamento. 6. Girare la chiave d'accensione nella posizione di avviamento. Nota: Per R112C, R115C, il freno di stazionamento 7. All'avviamento del motore, rilasciare si trova sul lato sinistro. Per R112C5, il freno di immediatamente la chiave e riportarla in posizione stazionamento si trova sul lato destro.

  • Página 113: Per Utilizzare Il Prodotto, R112C5

    3. Premere il pedale del freno di stazionamento, quindi 3. Premere il pedale del freno di stazionamento, quindi rilasciarlo per disinserire il freno di stazionamento. rilasciarlo per disinserire il freno di stazionamento. 4. Premere delicatamente uno dei pedali di marcia. La 4.

  • Página 114: Per Arrestare Il Motore

    • Tagliare con lame che ruotano ad alta velocità (al a) Per R112C, R115C, lasciare il motore al minimo regime motore massimo consentito, fare riferimento per almeno 30 secondi. Dati tecnici alla pagina 128 ). Spostare in avanti il prodotto a bassa velocità.

  • Página 115: Manutenzione

    Manutenzione Introduzione X = le istruzioni sono riportate in questo manuale dell'operatore. AVVERTENZA: Prima di eseguire qualsiasi O = le istruzioni non sono riportate in questo manuale lavoro di manutenzione, è necessario dell'operatore. Affidare la manutenzione a un'officina leggere e capire il capitolo relativo alla autorizzata.

  • Página 116: Pulizia Del Prodotto

    Aprire il cofano del motore. Accertarsi che la presa d'aria fredda del motore non sia ostruita. Rimuovere Pulizia della presa d'aria fredda del l'erba e lo sporco con una spazzola. motore, R112C AVVERTENZA: Spegnere il motore. La presa d'aria fredda ruota e può provocare lesioni alle dita.

  • Página 117: Per Rimuovere I Coperchi

    2. Piegare il cofano del motore all'indietro. Nota: Per R112C, R115C, il freno di stazionamento Per rimuovere il coperchio cinghia si trova sul lato sinistro. Per R112C5, il freno di stazionamento si trova sul lato destro.
  • Página 118 6. Spingere le clip tubo sul filtro del carburante. 7. Montare il coperchio di protezione con le 4 viti. Sostituzione del filtro dell'aria, R112C 1. Aprire il cofano motore. 2. Allentare le manopole che fissano il coperchio del filtro dell'aria e rimuovere il coperchio.

  • Página 119: Per Rimuovere E Fissare Il Coperchio Posteriore Destro

    3. Rimuovere la cartuccia del filtro dell'aria dalla 4. Rimuovere il coperchio posteriore destro. La leva del relativa sede. sistema di trasmissione viene rimossa insieme al coperchio posteriore destro. 4. Inserire una nuova cartuccia del filtro dell'aria sul tubo aria. Nota: I coperchi di plastica sono flessibili.

  • Página 120: Per Sostituire Il Fusibile Principale

    2. Rimuovere lo zoccolo del cavo di accensione e 1. Rimuovere le 2 viti e poi togliere il coperchio di pulire la zona circostante la candela. protezione. Il fusibile principale si trova in un supporto dietro la batteria. 3. Rimuovere la candela con una chiave per candele di ⅝ʺ...

  • Página 121: Per Eseguire Un Avvio Di Emergenza Del Motore

    • Quando la batteria è carica, collegare il cavo rosso 3. Collegare un'estremità del cavo rosso al morsetto al morsetto POSITIVO della batteria (+) e il cavo POSITIVO (+) della batteria alla batteria scarica (A). nero al morsetto NEGATIVO della batteria ( - ). Verificare che il cavo rosso (+) sia posizionato dietro il cavo nero (-).

  • Página 122: Pressioni Degli Pneumatici

    128 . opposta. Per esaminare le lame Controllo del livello dell'olio motore, R112C ATTENZIONE: Lame danneggiate o bilanciate in modo errato possono causare 1. Parcheggiare il prodotto su un terreno piano e danni al prodotto. Sostituire le lame spegnere il motore.

  • Página 123: Cambio Dell'oLio Motore

    2. Rimuovere l'asta di livello. 3. Allentare l'asta di livello ed estrarla. 3. Rimuovere il tappo di drenaggio. a) Per R112C e R112C5. 4. Pulire l'olio dall'asta di livello. 5. Riposizionare l'asta di livello e serrarla. 6. Allentare e sfilare l'asta di livello e leggere il livello dell'olio.

  • Página 124: Ricerca Guasti

    Il motore non gira in modo rego- La candela è difettosa. lare Il carburatore è impostato in modo errato. Sostituzione del filtro dell'aria, R112C alla pagi- Il filtro dell'aria è ostruito. Vedere na 118 . Lo sfiato del serbatoio carburante è bloccato.

  • Página 125: Trasporto, Stoccaggio E Smaltimento

    Problema Causa Sostituzione del filtro dell'aria, R112C alla pagi- Il motore apparentemente non è Il filtro dell'aria è ostruito. Vedere na 118 . alimentato La candela è difettosa. È presente dello sporco nel carburatore o nel tubo del carburante. Il comando dell'acceleratore è impostato sulla posizione di starter o il cavo dell'acceleratore è...

  • Página 126: Smaltimento

    Disinnestare la trasmissione prima di trainare il prodotto. Per inserire e disinserire il sistema di Vedere • Un coperchio per proteggere il prodotto durante lo trasmissione, R112C, R115C alla pagina 111 . stoccaggio o il trasporto è disponibile presso il proprio rivenditore. Archiviazione Smaltimento...
  • Página 127 Rispettare le norme locali sul riciclaggio e le normative vigenti. • Non smaltire la batteria come un rifiuto domestico. • Inviare la batteria a un'officina Husqvarna o smaltirla in un centro specializzato nello smaltimento delle batterie usate. 1466 - 002 - 28.09.2020...

  • Página 128: Dati Tecnici

    Per ottenere prestazioni ottimali, utilizzare olio Husqvarna SAE 10W-40. Se l'olio non è disponibile, utilizzare un olio 10W-40 equivalente classe API SJ o API SL. Se il prodotto viene utilizzato a temperature inferiori a -10 °C, può...
  • Página 129 R112C R112C5 R115C Motorino di avviamento Avviamento elettrico Avviamento elettrico Avviamento elettrico 12 V 12 V 12 V Trasmissione Marca / Modello HydroGear T2 Peerless/MST205 HydroGear T2 Olio, classe SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40 Numero di marce avanti –...

  • Página 130: Assistenza

    lesioni gravi. Non utilizzare tipi di piatti di AVVERTENZA: Utilizzare un piatto di taglio taglio diversi da quelli indicati in questo non omologato per il prodotto può causare manuale dell'operatore. l'espulsione ad alta velocità di oggetti e Assistenza Assistenza Eseguire un controllo annuale presso un centro di assistenza autorizzato per assicurarsi che il prodotto funzioni in modo sicuro e al meglio durante l'alta stagione.

  • Página 131: Dichiarazione Di Conformità Ce

    Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che i trattorini rasaerba Husqvarna R112C, R115C e R112C5 con numero di serie a partire dal 2014 (la targhetta dei dati di funzionamento indica chiaramente anno e numero di...
  • Página 132 Original instructions Instrucciones originales Instruções originais Istruzioni originali 1142312-30 2020-09-29...

Este manual también es adecuado para:

R112c5R115c

Tabla de contenido
