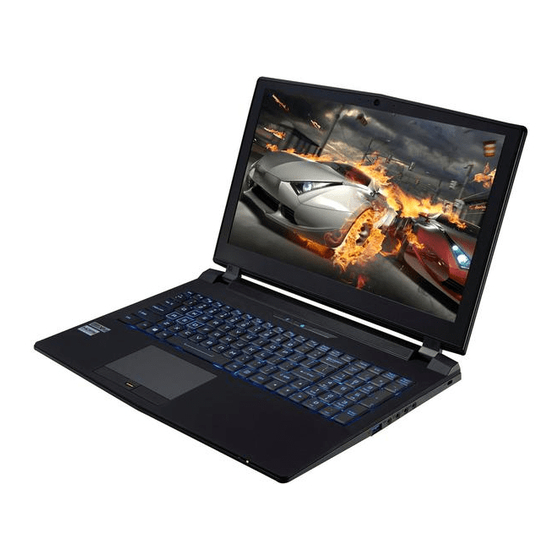

Clevo P750DM Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Clevo Manuales
  4. Ordenadores Portátiles
  5. P750DM
  6. Manual del usuario
Clevo P750DM Manual Del Usuario

Clevo P750DM Manual Del Usuario

Ocultar thumbs Ver también para P750DM:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Publicidad

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Clevo P750DM

Resumen de contenidos para Clevo P750DM

  • Página 3: Introduction (English)

    Introduction (English) Introducción (Español) This Concise User’s Guide introduces the main features Esta Guía del Usuario Concisa le presenta las caracterís- of your computer. The English version of this guide be- ticas principales de su ordenador. La versión española de gins on page 1.

  • Página 4: Tabla De Contenido

    Contents Inhalt About this Concise User Guide ............1 Über das Ausführliche Benutzerhandbuch ........43 System Startup ................... 4 Schnellstart ..................46 RAID Setup ..................6 RAID Setup ..................48 System Map: Front View with LCD Panel Open Systemübersicht: Ansicht von vorne mit geöffnetem (Models A, B &...
  • Página 5 Contenidos Sommaire A propos de ce Guide Utilisateur Concis ......... 85 Acerca de esta Guía del Usuario Concisa ........127 Guide de démarrage rapide .............. 88 Guía rápida para empezar .............. 130 Configuration RAID ................ 90 Configuración RAID ..............132 Carte du système: Vue de face avec l’écran LCD ouvert Mapa del sistema: Vista frontal con panel LCD abierto (Modèles A, B &...
  • Página 6 Sommario Informazioni sulla Guida Rapida per l'Utente ....... 169 Guida di avvio rapido ..............172 Configurazione RAID ..............174 Descrizione del sistema: Vista anteriore con pannello LCD aperto (Modelli A, B & C) ................ 177 Indicatori LED ................178 Tastiera & tasti funzione ..............179 Control Center ................

  • Página 7: About This Concise User Guide

    About this Concise User Guide This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer.

  • Página 8: Instructions For Care And Operation

    Instructions for Care and Opera- • The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do tion not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.
  • Página 9 Polymer Battery Precautions Cleaning Note the following information which is specific to poly- • Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. mer batteries only, and where applicable, this overrides •...

  • Página 10: System Startup

    System Startup 1. Remove all packing materials. 2. Place the computer on a stable surface. 3. Insert the battery and make sure it is locked in position. 4. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

  • Página 11: Model Differences

    Model Differences This notebook series includes three different model types that mainly differ as indicated in the table below. Feature Model A Model B Model C 15.6" (39.62cm), 16:9, QFHD 17.3" (43.94cm) , 16:9, FHD 17.3" (43.94cm) , 16:9, QFHD Display Type (3840x2160)/FHD (1920x1080) (1920x1080)

  • Página 12: Raid Setup

    RAID Setup You may use your hard disks/SSDs in combination with Prepare the following before setting up your SATA hard Striping (RAID 0) or Mirroring (RAID 1) for either fault disks/SSDs in RAID mode: tolerance or performance. • The Microsoft Windows 10 OS disc. •...

  • Página 13: Raid Setup Procedure (Sata Hdds/Ssds)

    RAID Setup Procedure 22. Press F4 and <Yes> to “Save Changes 13. Go to RAID Level: and press Enter. and Reset”. 14. Choose the RAID Level required (see (SATA HDDs/SSDs) 23. Make sure the Windows 10 OS DVD is Table 2 on page 6) and press Enter.

  • Página 14: Raid Setup Procedure (Pcie Ssds)

    RAID Setup Procedure 13. You can now setup your RAID volume 26. Make sure your USB flash drive is using any two installed disks. attached to one of the USB ports on the (PCIe SSDs) computer. 14. Go to Name: and press Enter (see Figure 2 on page 27.

  • Página 15: System Map: Front View With Lcd Panel Open (Models A, B & C)

    System Map: Front View with LCD Panel Open (Models A, B & C) Model C Models A & B Figure 4 - Front View with LCD Panel Open (Models A, B & C) 1. PC Camera 3. Built-In Array Microphone 7.

  • Página 16: Led Indicators

    LED Indicators The LED indicators on the computer display helpful infor- *The powered USB 3.0 port (see page 20) may be toggled mation about the current status of the computer. on /off by means of the Fn + Power Button key combina- tion.

  • Página 17: Keyboard & Function Keys

    Keyboard & Function Keys The keyboard includes a numeric keypad for easy numeric data input. Pressing NumLk turns on/off the numeric key- Function Keys ScrLk & pad. It also features function keys to allow you to change NumLk operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn Fn Key key is held down.

  • Página 18: Control Center

    Control Center Power Modes Brightness The Brightness icon will show the You can set a Power Mode by click- Press the Fn + Esc key combination, current screen brightness level. You ing the appropriate icon at the top of or double-click the icon in the no- can use the slider to adjust the screen the Control Center.
  • Página 19 Fan Speed Display Switch Left Windows Key Click Disable to disable the Windows Click the Display Switch button to ac- The fan speed will adjust itself auto- Logo Key on the left side of the key- cess the menu (or use the + P key matically to control the heat of the board.

  • Página 20: Flexikey® Application

    Flexikey® Application Profiles The menus on the left side of the application relate to Pro- The Flexikey® application is a quick hotkey configura- files. You can Add or Delete profiles (you can maintain tion application, which allows you to assign a single key 12 active Profiles), Export and Import profiles from the to launch multiple key combinations, or to launch pro- menus.

  • Página 21: Keyboard Settings

    Keyboard Settings by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function. The keyboard settings allow you to configure actions for any single key (or a combination of keys). Click the key and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bot- tom of the page.

  • Página 22: Keyboard Settings - Express Key

    Keyboard Settings - Express Key If you want to clear all the settings click Restore to return to the default key setting. To configure a single key to send multiple key combina- 10. Any assigned Express Keys will appear in orange. tions, or to create more useful shortcut keys, use Express Key.

  • Página 23: Keyboard Settings - Express Text

    Keyboard Settings - Express Text Keyboard Settings - Disable A single key can be set to send a string of text within any You can use the program to disable any keys not required. application using Express Text. Enable and select the keyboard under your chosen profile, click to select a key to disable, and then click to select Disable in 1.

  • Página 24: Keyboard Backlight Led

    Keyboard Backlight LED Keyboard Backlight Application The Keyboard Backlight application can be accessed by Press Fn plus the key to toggle the keyboard LED on/ pressing the Fn plus key. off. The keyboard LED may be configured using the Fn + key combination outlined in the table below.

  • Página 25: Color Swatch

    Brightness Preview Click on any of the numbers (0 - 3) on the brightness bar The bottom left section of the application allows you to to set the brightness level of the keyboard backlight. preview the setting changes made to colors on the key- board and lightbar.

  • Página 26: System Map: Front, Left & Right Views (Models A & B)

    System Map: Front, Left & Right Views (Models A & B) Figure 18 Front Front, Left, Right & Rear Views (Models A & B) Lightbar Left 2. LED Power Indicators 3. RJ-45 LAN Jack 4. USB 3.0 Ports 5. Combined USB 3.1/ Thunderbolt 3 Port (see Right page...

  • Página 27: System Map: Front, Left & Right Views (Model C)

    System Map: Front, Left & Right Views (Model C) Figure 19 Front Front, Left, Right & Rear Views (Model C) 1. LED Power Indicators 2. RJ-45 LAN Jack Left 3. USB 3.0 Ports 4. Combined USB 3.1/ Thunderbolt 3 Port (see page Right 5.
  • Página 28  Using the Thunderbolt Port for Display Only 1. Restart the computer. 2. Enter the Aptio Setup Utility (BIOS) by pressing F2 at startup. 3. Use the arrow keys to select the Advanced menu. 4. Select Intel(R) Thunderbolt and press Enter. 5.

  • Página 29: System Map: Bottom Views (Models A, B & C)

    System Map: Bottom Views (Models A, B & C) Figure 20 Bottom Views (Mod- els A, B & C) 1. Vent 2. Component Bay Cover 3. Battery 4. Sub Woofer (Models B & C Only) 5. HDD Bay Model A Model B ...

  • Página 30: Windows 10 Start Menu, Context Menu, Taskbar, Control Panel And Settings

    Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and Settings Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the key- board).

  • Página 31: Video Features

    Video Features Display Devices Note that you can use an HDMI cable connected to the You can switch display devices, and configure display op- HDMI-Out port and/or DisplayPort compatible cable con- tions, from the Display control panel in Windows as long nected to a DisplayPort 1.2 to connect an external display.
  • Página 32 G-SYNC Click to put a check in the box to Enable G-SYNC (it is enabled by default). G-SYNC is designed to provide a smooth game play experience from your GeForce product by synchronizing the monitor’s refresh cycle to the GPU’s render rate, thus removing lag and stutter issues, in order to have objects appear sharper and scenes display instantly.

  • Página 33: Cpu Overclocking Support

    CPU Overclocking Support 8. You will need to agree to the usage conditions before continuing. You may tune the system using the set of controls provided on You can enable overclocking support for systems with In- the left side menus e.g. System Information etc. tel®...

  • Página 34: Power Options

    Power Options PC Camera The Power Options (Hardware and Sound menu) con- Use the Fn + F10 key combination to toggle power to the trol panel icon in Windows allows you to configure power PC Camera module. When the PC Camera is in use the PC management features for your computer.

  • Página 35: Audio Features

    Audio Features Setup for Audio Recording To record audio sources on your computer at optimum You can configure the audio options on your computer quality follow the instructions below: from the Sound control panel in Windows, or from the Realtek HD Audio Manager icon in the notifica- Go to the Control Panel.

  • Página 36: Sound Blaster Audio

    Sound Blaster Audio 4. Select 5.1 Speaker or 7.1 Speaker from the Speaker Configuration pull-down menu. Sound Blaster Install the application to allow you to configure the audio settings to your requirements for the best performance in games, music and movies. Figure 28 Sound Blaster X-Fi MB5 AP Installation Speaker Con-...

  • Página 37: Driver Installation

    Driver Installation Driver Page# The Device Drivers & Utilities + User’s Manual disc con- Chipset page 32 tains the drivers and utilities necessary for the proper op- Video page 32 eration of the computer. Insert the disc and click Install Drivers (button), or Option Drivers (button) to access page 32 the Optional driver menu.

  • Página 38: Chipset

    Chipset Cardreader 1. Click Install Drivers (button). 1. Click 4.Install Cardreader Driver 1. Click 8.Install MEI Driver > Yes. > Yes. 2. Click 1.Install Chipset Driver > 2. Click Next. Yes. 2. Click Finish. 3. Click the tickbox to accept the 3.

  • Página 39: Wireless Lan Module (Option)

    Wireless LAN Module (Option) WLAN Configuration in Windows Make sure the Wireless LAN module is turned on (and not Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins. in Airplane Mode). Click the icon in the notification area of the taskbar.

  • Página 40: Wireless Display

    Wireless Display Wireless Display Configuration Note that no driver or application is required for wireless display Wireless Display (Miracast) uses your Wireless LAN in Windows 10. module/WLAN/Bluetooth Combo module (you need to Press the + P (or Fn + F7) key combination. make sure that your video adapter/display device is com- An on-screen menu will pop up.

  • Página 41: Fingerprint Reader (Option)

    (Option) Fingerprint Reader Fingerprint Module Configuration Click the Settings item in the Start Menu. Install the driver and enroll your fingerprints as instructed Click Accounts and then click Sign-in options. below before use. The fingerprint reader module uses the You will need to add a Windows password (click Add under Sign-in options configuration of the Windows Account.

  • Página 42: Bluetooth Module (Option)

    Bluetooth Module (Option) Bluetooth Configuration in Windows Make sure the Bluetooth module is turned on (and not in Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins. Airplane Mode). Click the Settings item in the Start Menu and then click Bluetooth Driver Installation Devices.

  • Página 43: Tpm

    The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within Before setting up the TPM (Trusted Platform Module) large enterprises and organizations, your system administrator will need to assist you in managing the information here. functions you must initialize the security platform.

  • Página 44: 3G/4G Module

    3G/4G Module (Optional for Model A Only) If you have included an optional 3G/4G module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider). USIM Card Insertion 1. Turn off the computer, and turn it over and remove the battery 2.

  • Página 45: Troubleshooting

    Troubleshooting Problem Possible Cause - Solution The Wireless LAN/Bluetooth The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it modules cannot be detected. is in Airplane Mode (see Table 3 on page 10).

  • Página 46: Specifications

    Specifications Processor Options Video Adapter Options (Models A & B) Intel® Core™ i7 Processor NVIDIA® GeForce GTX 980M PCIe Video i7-6700K (4.00GHz)*  Card 8MB Smart Cache, 14nm, DDR4-2133MHz, 8GB GDDR5 Video RAM on board Latest Specification Information TDP 91W Intel®...
  • Página 47 Memory Storage M.2 Slots Four 260 Pin SO-DIMM Sockets Supporting Two changeable 2.5" (6cm) 7.0mm (h)/ Slot 1 for Combo WLAN and Bluetooth DDR4 2133MHz Memory 9.5mm (h) SATA (Serial) Hard Disk Drives/ Module Solid State Drives (SSD) supporting RAID Slot 2 for SATA or PCIe Gen3 x4 SSD (The real memory operating frequency level 0/1...
  • Página 48 Card Reader Dimensions & Weight Embedded Multi-In-1 Push-Push Card Model A Reader 386mm (w) * 262mm (d) * 7 - 35.7mm (h) MMC (MultiMedia Card) / RS MMC 3.4kg ( Barebone System with Video Card SD (Secure Digital) / Mini SD / SDHC/ and 82WH Battery) SDXC (up to UHS-II) Model B...

  • Página 49: Über Das Ausführliche Benutzerhandbuch

    Über das Ausführliche Benutzerhandbuch Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

  • Página 50: Strom- Und Akkusicherheit

    Hinweise zu Pflege und Betrieb chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Der Computer ist zwar sehr stabil, kann aber dennoch be- Servicevertreter oder Ihre lokale Stromgellschaft. schädigt werden. Damit es nicht dazu kommt, sollten Sie die •...
  • Página 51 Polymer Akku Sicherheitshinweise Reparatur Beachten Sie die folgenden Hinweise, die sich speziell auf Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Polymer Akkus beziehen. Diese Hinweise haben zudem Vor- Computer selbst zu reparieren, können Ihre Garantieansprüche rang gegenüber den Allgemeinen Akku Sicherheitshinweisen. verloren gehen.

  • Página 52: Schnellstart

    Schnellstart 1. Entfernen Sie das gesamte Verpackungs- material. 2. Legen Sie den Computer auf eine stabile Unterlage. 3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt. 4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z.

  • Página 53: Hdd Raid-Unterstützung

    Modellunterschiede Diese Notebookserie umfasst drei verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden. Funktion Modell A Modell B Modell C 15,6" (39,62cm), 16:9, QFHD 17,3" (43,94cm), 16:9, FHD 17,3" (43,94cm), 16:9, QFHD LCD-Typ (3840x2160)/FHD (1920x1080) (1920x1080) (3840x2160)/FHD (1920x1080) 3G/4G-Modul Werkseitige Option Nein Subwoofer Nein...

  • Página 54: Raid Setup

    RAID Setup Sie können Ihre Festplatten/SSDs für jede beliebige Fehler- Um die SATA-Festplatten/SSDs im RAID-Modus ein- toleranz oder Leistung in Kombination mit Striping (RAID richten können, benötigen Sie Folgendes: 0) oder Mirroring (RAID 1) verwenden. • Die Microsoft Windows 10 Betriebssystem-Disc. •...
  • Página 55 12.Geben für das RAID-Volumen einen Beschreibung des RAID 18.Wenn Sie RAID 0 (Stripe) gewählt haben, beliebigen Namen ein und drücken Sie auf können Sie die “Strip Size” (Stripe-Größe) Setup (SATA HDDs/SSDs) die Eingabetaste. entsprechend den Anforderungen wählen ( Es wird empfohlen, “Strip Size” auf 128KB 1.

  • Página 56: Beschreibung Des Raid Setup (Pcie Ssds)

    Beschreibung des RAID 24.Drücken Sie auf Esc um das Menü zu einrichten, dass es zwei beliebige installierte Festplatten nutzt. verlassen. Setup (PCIe SSDs) 14.Wechseln Sie zu Name: und drücken Sie 25.Drücken Sie auf F4 und <Yes> (Ja), um die auf die Eingabetaste (siehe Abb.

  • Página 57: Systemübersicht: Ansicht Von Vorne Mit Geöffnetem Lcd-Bildschirm (Modelle A, B & C)

    Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild- schirm (Modelle A, B & C) ModeIl C Modelle A & B Abb. 4 - Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A, B & C) 1. PC-Kamera 3. Eingebautes Array-Mikrofon 7. LED-Anzeigen 2.

  • Página 58: Led-Anzeigen

    LED-Anzeigen Die LED-Anzeigen auf dem Computer zeigen wichtige *Der eingeschaltete USB 3.0 Anschluss (siehe Seite Informationen über den aktuellen Status des Computers. kann mit der Tastenkombination Fn + Netzschalter ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Symbol Farbe Beschreibung Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern...

  • Página 59: Tastatur & Funktionstasten

    Tastatur & Funktionstasten Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Num & Rollen Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten Funktionstasten, über die Sie direkt zwischen den Funk- tionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktio- Fn Taste nieren sie wie Hotkeys.

  • Página 60: Control Center

    Control Center Energiemodi Helligkeits Das Helligkeits-Symbol zeigt die aktu- Sie können einen Energiemodus ein- Drücken Sie auf die Tastenkombination eingestellte Bildschirmhelligkeit stellen, indem Sie im Control Center Fn + Esc, oder doppelklicken Sie auf an.Sie können die Bildschirmhelligkeit auf das entsprechende Symbol klicken. das Symbol im Infobereich auf entweder mit dem Schieberegler oder...
  • Página 61 Lüftergeschwindigkeit Linke Windows Taste Systemprogramm ermöglicht Ihnen die Die Lüftergeschwindigkeit wird sich Anpassung der Textgröße auf dem Bild- schirm, um das Lesen zu vereinfachen. automatisch einstellen, um die Tem- Klicken Sie auf Deaktiviere, um die peratur der CPU zu regeln. Sie können Anzeige wechseln Windows-Logo-Taste auf der linken die Einstellung nach Bedarf auch auf die...

  • Página 62: Flexikey® Anwendung

    Flexikey® Anwendung Profile Die Menüs auf der linken Seite der Anwendung gelten für “Flexikey®” eine Direkttasten-Konfigurationsan- Profile. Sie können Profile in den Menüs Hinzufügen oder wendung, mit der Sie eine Einzeltaste für das Ausführen Löschen (Sie können 12 aktive Profile speichern), Expor- mehrerer Tastenkombinationen zuweisen können, oder tieren und Importieren.

  • Página 63: Flexikey® Anwendungsfunktionen

    Tastatureinstellungen Infos klicken, um eine Notiz zu tippen, die Sie an die Funk- tion der Aktion erinnert. Die Tastatureinstellungen erlauben die Konfiguration von Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie an- schließend Aktionstyp (Express-Taste, APP ausführen, Express-Text oder Deaktivieren) aus dem Menü...
  • Página 64 Tastatureinstellungen - Express-Taste 8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur Auswahl auf die Taste, und klicken Sie auf Löschen. Wenn Sie eine einzelne Taste für das Senden mehrerer 9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie Tastenkombinationen konfigurieren möchten, oder um nütz- auf Wiederherstellen, um zu den Standard Tasteneinstellungen lichere Tastenkürzel zu erstellen, verwenden Sie Express-...
  • Página 65 4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in 5. Die Taste wird jetzt zum Senden von Textnachrichten im Ihrem ausgewählten Profil konfiguriert und die Taste in Grün Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die angezeigt. Taste in Blau angezeigt. 5.

  • Página 66: Tastatur-Hintergrundlicht-Led

    Tastatur-Hintergrundlicht-LED Tastatur-Hintergrundlichtanwendung Die Tastatur-Hintergrundlichtanwendung kann durch Drü- Drücken Sie auf die Fn- und die -Taste, um die Tastatur- kken von Fn und der -Taste. LED ein-/auszuschalten. Die Tastatur-LED kann mit einer Tastenkombination aus Fn + beliebiger Taste wie unten be- schrieben konfiguriert werden.
  • Página 67 Helligkeits Vorschau Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeits- Im unteren linken Abschnitt der Anwendung können Sie die leiste, um die Helligkeitsstufe der Hintergrundbeleuchtung an Farben vorgenommenen Änderungen für die Tastatur und einzustellen. Lichtleiste sehen. Abb.

  • Página 68: Systemübersicht: Ansicht Von Vorne, Links, Rechts Und Hinten (Modelle A & B)

    Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle A & B) Abb. 18 Vorderseite Ansicht von vorne, links und rechts (Modelle A & B) 1. Lichtleiste Linke Seite 2. LED-Stromanzeigen 3. RJ-45 LAN-Buchse 4. USB 3.0 Anschlüsse 5. Kombinierter USB 3.1/ Thunderbolt 3 Anschluss Rechte Seite (siehe...

  • Página 69: Systemübersicht: Ansicht Von Vorne, Links, Rechts Und Hinten (Modell C)

    Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modell C) Abb. 19 Vorderseite Ansicht von vorne, links und rechts (Modell C) 1. LED-Stromanzeigen Linke Seite 2. RJ-45 LAN-Buchse 3. USB 3.0 Anschlüsse 4. Kombinierter USB 3.1/ Thunderbolt 3 Anschluss (siehe Seite Rechte Seite 5.
  • Página 70  Den Thunderbolt Anschluss nur zur Anzeige verwenden 1. Starten Sie das Notebook neu. 2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken. 3. Wählen Sie mit den Pfeiltasten das Menü Advanced 4. Wählen Sie Intel(R) Thunderbolt und drücken Sie auf die Eingabetaste. 5.

  • Página 71: Systemübersicht: Ansicht Von Unten (Modelle A, B & C)

    (Modelle A, B & C) Systemübersicht: Ansicht von unten Abb. 20 Ansicht von unten (Modelle A, B & C) 1. Luftungsoffnung 2. Komponen- tenfachabdekkung 3. Akku 4. Subwoofer (Nur Modelle B & C) 5. HDD-Schacht Modell A Modell B  Keine Gehäuseteile entfernen oder öffnen Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät auf- zurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

  • Página 72: Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung Und Einstellungen Von Windows 10

    Start-Menü, Kontextmenü, Taskleiste, System- steuerung und Einstellungen von Windows 10 Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-Taste der Tastatur).

  • Página 73: Grafikfunktionen

    Grafikfunktionen Anzeigegeräte Sie können ein HDMI-Kabel am HDMI-Ausgangsanschluss Wenn der Grafiktreiber installiert ist, können Sie bei und/oder ein DisplayPort kompatibles Kabel am DisplayPort Windows im Einstellfenster Anzeige die Anzeigegeräte 1.2 Anschluss verwenden, um eine externe Anzeige anzu- wechseln und Anzeigeoptionen konfigurieren. schließen.
  • Página 74 G-SYNC Klicken Sie, um einen Haken bei G-SYNC aktivieren zu setzen (ist standardmäßig aktiviert). G-SYNC wurde entwikkelt, um ein flüssiges Gaming-Erlebnis mit Ihrem GeForce Produkt zu bieten, indem die Aktualisierungsrate des Monitors mit der Renderrate der GPU synchronisiert wird und somit Verzögerungen behebt, damit Objekte schärfer und Szenen sofort ange- zeigt werden.

  • Página 75: Unterstützung Für Cpu Übertaktung

    Unterstützung für CPU Übertaktung 8. Sie müssen den Nutzungsbedingungen vor dem Fortfahren zustimmen. Sie können Unterstützung für Übertaktung für Systeme mit 9. Sie können das System mit den Steuerungen in den Menüs auf Intel® Core™ i7-6700K/i5-6600K CPUs aktivieren. Zur der linken Seite z.B. Systeminformationen usw. tunen. Unterstützung der Übertaktung dieser CPU müssen Sie 10.

  • Página 76: Energieoptionen

    Energieoptionen PC-Kamera Die Energieoptionen von Windows ermöglichen Ihnen die Mit der Tastenkombination Fn + F10 können Sie das PC- Konfiguration der Optionen für das Energiemanagement des Kameramodul ein- oder ausschalten. Wenn die PC-Kamera Computers. Sie können Strom sparen, indem Sie Ener- verwendet wird, leuchtet die LED der PC-Kamera (siehe giesparpläne erstellen und im linken Menü...

  • Página 77: Audiofunktionen

    Audiofunktionen Einrichten der Audioaufnahme Wenn Sie auf Ihrem Computer Audioaufnahmen mit optima- Die Audioeinstellungen können Sie bei Windows durch An- ler Qualität machen möchten, führen Sie die folgenden klicken des Soundsymbols oder des Realtek HD Audio Schritte aus: Manager-Symbols im Infobereich/in der System- steuerung aufrufen (wenn Sie mit der rechten Maustaste auf 1.
  • Página 78 Sound Blaster Audio 4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1 Lautsprecher oder 7.1 Lautsprecher. Sound Blaster Mit der Anwendung können Sie die Audio- einstellungen nach Ihren Anforderungen konfigurieren, um eine bestmögliche Audioleistung bei Spielen und der Abb. 27 Wiedergabe von Musik und Videos zu erreichen. Laut- sprecherkonfig Installation der Anwendung Sound Blaster X-...

  • Página 79: Installation Der Treiber

    Installation der Treiber Treiber Seite# Die Disc Device Drivers & Utilities + User's Manual enthält Chipsatz (Chipset) Seite 74 die Treiber und Hilfsprogramme, die für das einwandfreie NVIDA Video (NVIDA VGA) Seite 74 Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Seite 74 Sie die Disc ein, und klicken Sie auf Install Drivers oder Op- Kartenleser (Cardreader)

  • Página 80: Chipsatz (Chipset)

    Chipsatz (Chipset) Touchpad 4. Klicken Sie auf Weiter > Fertig stellen. 1. Klicken Sie auf Install Drivers. 1. Klicken Sie auf 5.Install Touchpad Dri- Thunderbolt ver > Ja. 2. Klicken Sie auf 1.Install Chipset Driver 1. Klicken Sie auf 9.Install TBT Driver > >...

  • Página 81: Wireless-Lan-Modul (Option)

    Wireless-LAN-Modul (Option) WLAN-Konfiguration in Windows Stellen Sie vor der Konfiguration sicher, dass das WLAN- Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist Modul eingeschaltet ist (Flugzeugmodus deaktiviert). (Flugzeugmodus deaktiviert). 1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste. Installieren des WLAN-Treibers 2.

  • Página 82: Wireless-Display

    Wireless-Display Wireless-Display-Konfiguration 1. Bitte beachten Sie, dass kein Treiber bzw. keine Applikation not- Das Wireless-Display (Miracast) verwendet Ihr Wireless wendig ist, um das Wireless-Display unter Windows 10 zu LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen betreiben. sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompa- 2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

  • Página 83: Fingerabdruckleser (Option)

    Fingerabdruckleser (Option) Fingerabdruckmodulkonfiguration 1. Klicken Sie auf den Eintrag Einstellungen im Startmenü. Installieren Sie die Treiber und melden Sie Ihre Fingerab- 2. Klicken Sie dann auf Konten und klicken Sie auf drücke vor dem Benutzen wie unten beschrieben an. Das Anmeldeoptionen.

  • Página 84: Bluetooth-Modul (Option)

    Bluetooth-Modul (Option) Bluetooth-Konfiguration in Windows Stellen Sie vor der Konfiguration sicher, dass das Bluetooth- Stellen Sie sicher, dass das Bluetooth-Modul eingeschaltet Modul eingeschaltet ist (Flugzeugmodus deaktiviert). ist (Flugzeugmodus deaktiviert). 1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klik- Installieren des Bluetooth-Treibers ken Sie dann auf Geräte.

  • Página 85: Tpm

    4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen Bevor Sie die TPM (Trusted Platform Module)-Funktionen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres einrichten, müssen Sie die Sicherheitsplattform initialisie- Systemadministrators.

  • Página 86: 3G/4G-Modul

    3G/4G-Modul (Optional nur für Modell A) Wenn Ihr Modell das optionale 3G/4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Einsetzen der USIM-Karte 1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

  • Página 87: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache - Lösung Die Module Wireless-LAN/Bluetooth Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob können nicht erkannt werden. der Computer im Flugzeugmodus ist (siehe Tabelle 3 auf Seite 52). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 4 auf Seite 53).

  • Página 88: Technische Daten

    Technische Daten Prozessor-Optionen Videoadapter-Optionen (Modelle A & B) Intel® Core™ i7 Prozessor  NVIDIA® GeForce GTX 980M PCI-E Video i7-6700K (4,00GHz)* Karte 8MB Smart Cache, 14nm, DDR4-2133MHz, Aktualität der technischen Daten 8GB GDDR5 Video-RAM On Board TDP 91W Die in diesem Anhang aufgeführten Intel®...
  • Página 89 Speicher Speichereinheiten M.2-Steckplätze Quatre 260-Pin SODIMM-Sockel, Zwei austauschbare (7,0 mm/9,5 mm Höhe) Steckplatz 1 für Kombinierte Bluetooth und Unterstützung von DDR4 2133MHz Speicher SATA-2,5"- Festplatten/SSDs , die RAID Level WLAN-Modul 0/1 unterstützen (Die tatsächliche Speicherarbeitsfrequenz Steckplatz 2 für SATA oder PCIe Gen3 x4 (Werkseitige Option) Zwei M.2 SATA 2280 hängt vom FSB des Prozessors ab.) SSDs, die RAID Level 0/1 unterstützen...
  • Página 90 Kartenleser Abmessungen und Gewicht Modell A Festes Multi-in-1 Push-Push Kartenleser- Modul 386 (B) x 262 (T) x 7 - 35,7 (H) mm MMC (MultiMedia Card) / RS MMC 3,4kg (Barebone mit Video Karte und 82WH- SD (Secure Digital) / Mini SD / SDHC/ Akku) SDXC (bis zu UHS-II) Modell B...

  • Página 91: A Propos De Ce Guide Utilisateur Concis

    A propos de ce Guide Utilisateur Concis Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur.

  • Página 92: Instructions D'eNtretien Et D'uTilisation

    Instructions d’entretien et d’utilisation électrique local, consultez notre représentant de service ou la compagnie électrique locale. L’ordinateur est robuste, mais il peut toutefois être endomma- • L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3 gé. Afin d’éviter ceci, veuillez suivre ces recommandations : broches, comprenant une prise de terre.
  • Página 93 Précautions concernant les batteries polymères Révision Notez les informations suivantes spécifiques aux batteries po- Si vous essayez de réparer l'ordinateur par vous-même, votre lymères, et le cas échéant, celles-ci remplacent les informa- garantie sera annulée et vous risquez de vous exposer et d'ex- tions générales de précaution sur les batteries.

  • Página 94: Guide De Démarrage Rapide

    Guide de démarrage rapide 1. Enlevez tous les emballages. 2. Posez l’ordinateur sur une surface stable. 3. Installez la batterie et assurez-vous qu’elle correctement positionnée. 4. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

  • Página 95: Différences De Modèles

    Différences de modèles Cette série d’ordinateurs portables inclut trois types de modèles dont les principales différences sont indiquées dans le tableau ci-dessous. Caractéristique Modèle A Modèle B Modèle C 15,6" (39,62cm), 16:9, QFHD 17,3" (43,94cm) , 16:9, FHD 17,3" (43,94cm), 16:9, QFHD Type de LCD (3840x2160)/FHD (1920x1080) (1920x1080)

  • Página 96: Configuration Raid

    Configuration RAID Avant de configurer vos disques durs/SSD SATA en mode RAID, vous devrez préparer ce qui suit : Vous pouvez utiliser vos disques durs/SSD en RAID 0 (Stri- • Le disque de SE Microsoft Windows 10. ping) ou RAID 1 (Mirroring) pour améliorer la tolérance aux •...

  • Página 97: Intel® Rapid Storage-Technologie (Irst)

    Procédure de configura- 13. Allez à RAID Level: et appuyez sur 19. Allez à Create Volume (Créer un volume) Entrée. et appuyez sur Entrée. tion RAID (disques durs/ 14. Choisissez le niveau RAID requis (voir 20. Le volume RAID sera alors créé et les SSD SATA) Tableau 2 à...

  • Página 98: Procédure De Configuration Raid (Ssd Pcie)

    Procédure de configura- 13. Vous pouvez maintenant configurer votre (dans le menu Advanced). volume RAID à l'aide des deux disques 24. Appuyez sur Échap pour sortir du menu. tion RAID (SSD PCIe) installés. 25. Appuyez sur F4 et <Yes> (Oui) pour 14.

  • Página 99: Carte Du Système: Vue De Face Avec L'éCran Lcd Ouvert (Modèles A, B & C)

    Carte du système: Vue de face avec l’écran LCD ouvert (Modèles A, B & C) Modèle C Modèles A & B Figure 4 - Vue de face avec l’écran LCD ouvert (Modèles A, B & C) 1. Caméra PC 3. Réseau de microphones 7.

  • Página 100: Indicateurs Led

    Indicateurs LED Les indicateurs LED sur votre ordinateur affichent des infor- *Le port USB 3.0 alimenté (voir la page 104) peut être acti- mations utiles sur l’état actuel de votre ordinateur. vé/désactivé par le biais de la combinaison de touches Fn + Bouton d’alimentation.

  • Página 101: Clavier & Touches Fonction

    Clavier & touches fonction Le clavier est doté d'un pavé numérique intégré pour une sai- sie des données numériques plus facile. Le fait d'appuyer sur Verr Num active ou désactive le pavé numérique. Il est éga- Verr Num & Touches Fonction ArrêtDét lement doté...

  • Página 102: Control Center

    Control Center Modes d’alimentation Luminosité L'icône Luminosité indiquera le niveau Vous pouvez définir un Mode d’ali- Appuyez sur la combinaison de touches de luminosité actuel de l'écran. Vous mentation en cliquant sur l'icône appro- Fn + Échap ou double-cliquez sur pouvez utiliser le curseur pour ajuster la priée au dessus du Control Center.
  • Página 103 Touche Windows gauche taire d'affichage vous permet de régler la Vitesse du ventilateur taille du texte à l'écran pour en faciliter La vitesse du ventilateur s'ajuste auto- la lecture. matiquement pour contrôler la chaleur Cliquez sur Désactiver pour désactiver du CPU. Cependant, vous pouvez ajus- la Touche du logo Windows sur le côté...

  • Página 104: Application Flexikey

    Application Flexikey® Profils Les menus sur le côté gauche de l'application portent sur les « Flexikey® » est une application de configuration de Profils. Vous pouvez Ajouter ou Supprimer des Profils touches de raccourci rapide, qui vous permet d'attribuer une (vous pouvez conserver 12 profils actifs), Exporter et Im- touche unique aux combinaisons de plusieurs touches de porter des profils dans les menus.

  • Página 105: Paramètres De La Souris

    Paramètres du clavier zone Nom, puis cliquez dans les Info-Bulles pour taper dans une note pour vous rappeler la fonction de l'action. Les paramètres du clavier vous permettent de configurer des actions pour toute touche unique (ou une combinaison de touches).
  • Página 106 Paramètres du clavier - Touche Express 7. Cliquez sur Sauvegarder pour enregistrer les paramètres de votre profil choisi. Pour configurer une touche unique pour envoyer plusieurs 8. Si vous voulez retirer une touche individuelle cliquez pour la combinaisons de touches, ou pour créer les touches de rac- sélectionner, puis cliquez sur Supprimer.
  • Página 107 4. La touche est maintenant configurée pour ouvrir l'application 4. Cliquez sur la touche Envoyer si nécessaire (la touche Envoyer sélectionnée sous votre Profil choisi, et la touche s'affichera en est la touche utilisée dans votre programme cible destinée à vert.

  • Página 108: Led Du Rétroéclairage Du Clavier

    LED du rétroéclairage du clavier Application de rétroéclairage du clavier L'application de rétroéclairage du clavier est accessible en Appuyez sur Fn plus sur la touche pour allumer/éteindre appuyant sur Fn plus la touche la LED du clavier. La LED du clavier peut être configurée en utilisant la combinaison Fn + touche décrites dans le tableau ci-dessous.
  • Página 109 Luminosité Aperçu Cliquez sur l'un des chiffres (0 - 3) sur la barre de luminosité La partie inférieure gauche de l'application vous permet de pour régler le niveau de luminosité du rétroéclairage du cla- prévisualiser les changements de réglages effectués sur les vier.

  • Página 110: Carte Du Système: Vues De Face, Gauche, Droite Et Arrière (Modèles A & B)

    Carte du système: Vues de face, gauche, droite et arrière (Modèles A & B) Figure 18 Face Vues de face, gauche, droite et arrière (Modèles A & B ) Gauche 1. Barre lumineuse 2. Indicateurs d’alimentation 3. Prise réseau RJ-45 4.

  • Página 111: Carte Du Système: Vues De Face, Gauche, Droite Et Arrière (Modèle C)

    Carte du système: Vues de face, gauche, droite et arrière (Modèle C) Figure 19 Face Vues de face, gauche, droite et arrière (Modèle 1. Indicateurs Gauche d’alimentation LED 2. Prise réseau RJ-45 3. Ports USB 3.0 4. Port combiné USB 3.1/ Thunderbolt 3 (voir Droit page...
  • Página 112  Utilisation du port Thunderbolt pour l'affichage seulement 1. Redémarrez l’ordinateur. 2. Entrez dans l' Aptio Setup Utility en appuyez sur F2 pendant le POST. Advanced 3. Utilisez les touches fléchées pour sélectionner le menu 4. Sélectionnez Intel(R) Thunderbolt, puis appuyez sur Entrée. 5.

  • Página 113: Carte Du Système: Vues Du Dessous (Modèles A, B & C)

    Carte du système: Vues du dessous (Modèles A, B & C) Figure 20 Vues du dessous (Modèles A, B & C) 1. Ventilation 2. Couvercle de baie de composant 3. Batterie 4. Caisson de basses (Modèles B & C seulement) 5.

  • Página 114: Menu Démarrer, Menu Contextuel, Barre Des Tâches, Panneau De Configuration Et Paramètres De Windows 10

    Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres de Windows 10 La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis le menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touche du logo Windows sur le clavier).

  • Página 115: Caractéristiques Vidéo

    Caractéristiques vidéo Périphériques d’affichage Notez que vous pouvez utiliser un câble HDMI connecté à la Vous pouvez permuter les dispositifs d'affichage et configu- prise de sortie HDMI et/ou un câble compatible DisplayPort rer les options d'affichage depuis le panneau de contrôle Af- connecté...
  • Página 116 G-SYNC Cliquez pour cocher la case Activer G-SYNC (elle est activée par défaut). G-SYNC est conçu pour offrir une expéri- ence de jeu fluide à partir de votre produit GeForce en synchronisant le cycle de rafraîchissement de l'écran avec le taux de rendu du GPU, supprimant ainsi les problèmes de décalage et saccade, de sorte que les objets apparaissent plus nets et que les scènes s'affichent instantanément.

  • Página 117: Prise En Charge Du Surfréquençage Du Cpu

    Prise en charge du 8. Vous devrez accepter les conditions d'utilisation avant de poursuivre. surfréquençage du CPU 9. Vous pouvez régler le système en utilisant l'ensemble des contrôles fournis sur les menus de gauche par exemple Vous pouvez activer la prise en charge du surfréquençage Informations système, etc.

  • Página 118: Options D'aLimentation

    Options d’alimentation Caméra PC Le panneau de configuration Options d'alimentation de Utilisez la combinaison de touches Fn + F10 pour basculer Windows vous permet de configurer la gestion d'alimenta- l'alimentation sur le module de caméra PC. Quand la caméra tion de votre ordinateur. Vous pouvez économiser de l'éner- PC est en cours d'utilisation le indicateur LED de caméra PC gie à...

  • Página 119: Caractéristiques Audio

    Caractéristiques audio Configuration pour l'enregistrement au- Vous pouvez configurer les options audio sur votre ordinateur à partir du panneau de configuration de Sons dan Windows, Pour enregistrer des sources audio sur votre ordinateur à la ou à partir de l'icône du Gestionnaire audio DD Realtek qualité...

  • Página 120: Audio Sound Blaster

    Audio Sound Blaster 4. Sélectionnez 5.1 Haut-parleur ou 7.1 Haut-parleur à partir du menu déroulant Configuration du haut-parleur. Installez l'application Sound Blaster afin de pouvoir confi- gurer les paramètres audio adéquats permettant d’obtenir les meilleures performances de jeux, de musique et de films. Figure 27 Configuration du Installation de l'application Sound Blaster X-...

  • Página 121: Installation Du Pilote

    Installation du pilote Pilote Page# Le disque Device Drivers & Utilities + User’s Manual Chipset page 116 contient les pilotes et les utilitaires nécessaires pour un bon NVIDIA Vidéo (NVIDIA VGA) page 116 fonctionnement de votre ordinateur. Insérez le disque et cliquez sur Install Drivers (bouton) ou cliquez sur Option Réseau (LAN) page 116...

  • Página 122: Chipset

    Chipset Touchpad Thunderbolt 1. Cliquez sur 9.Install TBT Driver > 1. Cliquez sur Install Drivers. 1. Cliquez sur 5.Install Touchpad Dri- Oui. ver > Oui. 2. Cliquez sur 1.Install Chipset Driver > 2. Cliquez sur Suivant. Oui. 2. Cliquez sur Suivant. Cliquez sur le bouton J’accepte les 3.

  • Página 123: Module Lan Sans Fil (Option)

    Module LAN sans fil (Option) Configuration WLAN dans Windows Assurez-vous que le module LAN sans fil est activé (et non Assurez-vous que le module LAN sans fil est activé (et non en Mode Avion) avant que la configuration commence. en Mode Avion). 1.

  • Página 124: Affichage Sans Fil

    Affichage sans fil Configuration de Configuration de l'affi- chage sans fil Affichage sans fil (Miracast) utilise votre module LAN sans fil/module Combo Bluetooth/WLAN (vous devez vous 1. Notez qu'aucun pilote ou application n'est nécessaire pour l'affi- chage sans fil dans Windows 10. assurer que votre adaptateur vidéo/périphérique d'affichage 2.

  • Página 125: Lecteur D'eMpreintes Digitales (Option)

    Lecteur d'empreintes digitales Configuration du module d'empreinte di- gitale (Option) 1. Cliquez sur l'élément Paramètres dans le menu Démarrer. Installez le pilote et enregistrez vos empreintes digitales 2. Cliquez sur Comptes et cliquez sur Options de connexion. comme indiqué ci-dessus avant utilisation. Le module de lec- 3.

  • Página 126: Module Bluetooth (Option)

    Module Bluetooth (Option) Configuration Bluetooth dans Windows Assurez-vous que le module Bluetooth est activé (et non en Assurez-vous que le module Bluetooth est activé (et non en Mode Avion) avant que la configuration commence. Mode Avion). 1. Cliquez sur l'élément Paramètres dans le menu Démarrer, puis Installation du pilote de Bluetooth cliquez sur Périphériques.

  • Página 127: Tpm

    4. La fenêtre de gestion du TPM vous permet de configurer le TPM dans Windows. Comme le TPM est généralement administré au Avant de paramétrer les fonctions TPM (Module de plate- sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données. forme sécurisée) vous devez initialiser la plate-forme de sé- curité.

  • Página 128: Module 3G/4G

    Module 3G/4G (Optionnel pour Modèle A seulement) Si votre option d'achat comporte un module 3G/4G optionnel, suivez les instructions ci-dessous pour installer la carte USIM (qui vous sera fournie par votre fournisseur de service). Insérer la carte USIM 1. Eteignez l'ordinateur, retournez-le et retirez la batterie 2.

  • Página 129: Dépannage

    Dépannage Problème Cause possible - résolution Les modules LAN sans fil/Bluetooth Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED ne peuvent pas être détectés. pour voir si l'ordinateur est en Mode Avion (voir le Tableau 3 à la page 94).

  • Página 130: Spécifications

    Spécifications Options de processeurs Options d'adaptateurs vidéo (Modèles A & B) Processeur Intel® Core i7 Carte vidéo PCI-E NVIDIA® GeForce GTX  i7-6700K (4,00GHz)* 980M 8Mo Smart Cache, 14nm, DDR4-2133MHz, Dernières informations de RAM Vidéo interne GDDR5 8Go TDP 91W spécification Carte vidéo PCI-E NVIDIA®...
  • Página 131 Mémoire Stockage de données Logements M.2 Quatre emplacements SODIMM 260 Deux disques durs/SSD 2,5" (6cm) 7,0mm/ Logement 1 pour module combo Bluetooth broches, supportant la mémoire DDR4 9,5mm (h) SATA changeables prenant en et LAN sans fil 2133MHz charge la configuration RAID niveau 0/1 Logement 2 pour lecteur SSD SATA ou (La fréquence réelle d’opération de la (Option d’usine) Deux SSD M.2 SATA 2280...
  • Página 132 Lecteur de carte Dimensions physiques & poids Modèle A Lecteur de carte Push-Push multi-en-1 MMC (MultiMedia Card) /RS MMC 386 (l) x 262 (p) x 7 - 35,7 (h) mm SD (Secure Digital) /Mini SD /SDHC / 3,4kg (Barebone avec carte vidéo & SDXC ( jusqu'à...

  • Página 133: Acerca De Esta Guía Del Usuario Concisa

    Acerca de esta Guía del Usuario Concisa Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador.

  • Página 134: Instrucciones Para El Cuidado Y Funcionamiento

    Instrucciones para el cuidado y internacionales, pero puede que necesite una fuente de alimentación continuada. Si no está seguro de las especificaciones de alimentación funcionamiento locales, consulte con el servicio de asistencia o compañía de electricidad del lugar. El ordenador es muy robusto, pero puede dañarse. Para evitar •...

  • Página 135: Limpieza

    Precauciones para baterías de polímero Servicio Tenga en cuenta la información siguiente específica para Si intenta reparar el ordenador usted mismo, podría anular baterías de polímero; además, donde corresponda, invalida la garantía y exponerse usted y el ordenador a descarga la información sobre precauciones para baterías normales.

  • Página 136: Guía Rápida Para Empezar

    Guía rápida para empezar 1. Quite todos los materiales del embalaje. 2. Coloque el ordenador en una superficie estable. 3. Inserte la batería y asegúrese de que quede bloqueada en su posición. 4. Conecte en los puertos correspondientes los periféricos que desee utilizar con el ordenador (p.

  • Página 137: Diferencias De Modelos

    Diferencias de modelos Esta serie de portátil incluye tres tipos de modelos distintos que principalmente se diferencian según se indica en la siguiente tabla. Característica Modelo A Modelo B Modelo C 15,6" (39,62cm), 16:9, QFHD 17,3" (43,94cm), 16:9, FHD 17,3" (43,94cm), 16:9, QFHD Tipo de LCD (3840x2160)/FHD (1920x1080) (1920x1080)

  • Página 138: Configuración Raid

    ación RAID Antes de configurar sus discos duros/SSDs SATA en el Configur modo RAID necesitará preparar lo siguiente: Puede utilizar sus discos duros/SSDs combinando en Tira (RAID 0) o Espejo (RAID 1) para tolerancia de fallo o • El disco del SO Microsoft Windows 10. rendimiento.

  • Página 139: Procedimiento De Configuración De Raid

    Procedimiento de 12. Escriba un nombre de su elección para el 18. Si ha seleccionado RAID 0 (Stripe) podrá volumen RAID y presione Entrar. ajustar el “Strip Size” (Tamaño de lista) configuración de RAID según sus necesidades (Se recomienda ajustar “Strip Size” (Tamaño de tira) a (Discos duros/SSDs 128KB).

  • Página 140: Procedimiento De Configuración De Raid (Ssds Pcie)

    Procedimiento de 13. Ahora puede configurar su volumen RAID 25. Presione F4 y <Yes> para “Save usando cualquiera de los dos discos Changes and Reset” (Guardar cambios y configuración de RAID instalados. reiniciar). (SSDs PCIe) 14. Vaya a Name: y presione Entrar (vea 26.

  • Página 141: Mapa Del Sistema: Vista Frontal Con Panel Lcd Abierto (Modelos A, B & C)

    Mapa del sistema: Vista frontal con panel LCD abierto (Modelos A, B & C) Modelo C Modelos A & B Figura 4 - Vista frontal con panel LCD abierto (Modelos A, B & C) 1. Cámara PC 3. Micrófono en línea 7.

  • Página 142: Indicadores Led

    Indicadores LED Los indicadores LED en su ordenador muestran una valiosa El puerto USB 3.0 alimentado (vea la página 146) puede ser información sobre el estado actual del ordenador. activado o desactivado con la combinación de teclas Fn + botón de encendido. Cuando el puerto USB alimentado está Icono Color Descripción...

  • Página 143: Teclado & Teclas De Función

    Teclado & teclas de función El teclado incluye un teclado numérico (en la parte derecha del teclado) para una entrada fácil de datos numéricos. Al Teclas de función Bloq Num & presionar Bloq Num el teclado numérico se habilita o BloqDespl inhabilita.

  • Página 144: Control Center

    Control Center Modos de energía Brillo El icono Brillo mostrará el nivel actual Puede ajustar el Modo de energía Presione la combinación de teclas Fn + del brillo de la pantalla. Puede usar el haciendo clic en el icono apropiado en la Esc o haga doble clic en el icono control deslizante para ajustar el brillo parte superior del Control Center.
  • Página 145 Velocidad del ventilador Tecla de Windows izquierda tamaño del texto en la pantala para facilitar su visualización. Esto ajustará la velocidad del ventilador Haga clic Deshabilitar para Cambiar pantalla automáticamente para controlar el calor deshabilitar la Tecla del logotipo de Haga clic en el botón Cambiar pantalla de la CPU.

  • Página 146: Aplicación Flexikey

    Aplicación Flexikey® Perfiles Los menús de la izquierda de la aplicación indican los “Flexikey®” es una aplicación de configuración de teclas Perfiles. Puede Añadir o Eliminar perfiles (puede directas rápidas, que le permite asignar una única tecla para mantener hasta 12 perfiles activos), Exportar o Importar lanzar varias combinaciones de teclas o abrir programas perfiles de los menús.

  • Página 147: Características De La Aplicación Flexikey

    Configuración del teclado haciendo clic en Consejos de herramientas en una nota para recordarle la función de la acción. La configuración del teclado le permite configurar acciones para una única tecla (o una combinación de teclas). Haga clic en la tecla y seleccione el Tipo de acción (Tecla express, Figura 10 Abrir APP, Texto Express o Deshabilitar) en el menú...

  • Página 148: Configuración Del Teclado - Abrir App

    Configuración del teclado - Tecla express 8. Si desea quitar una tecla individual haga clic para seleccionarla, y luego haga clic en Eliminar. Para configurar una única tecla para enviar varias 9. Si desea borrar toda la configuración, haga clic en Restaurar para combinaciones de teclas, o para crear más teclas de acceso volver a la configuración de teclas predeterminada.

  • Página 149: Configuración Del Teclado - Texto Express

    5. Si desea quitar una tecla Abrir APP, selecciónela y haga clic en 5. La tecla estará configurada para enviar el mensaje de texto al Restaurar. programa destinado bajo el perfil elegido, y la tecla aparecerá en azul. 6. Haga clic en Guardar para guardar la configuración dentro del perfil elegido.

  • Página 150: Led De Retroiluminación Del Teclado

    LED de retroiluminación del Aplicación Retroiluminación de teclado La aplicación Retroiluminación de teclado puede accederse teclado presionando Fn y la tecla Presione Fn y la tecla para encender o apagar el LED del teclado. El LED del teclado puede configurarse usando la combinación Fn + tecla según la tabla siguiente.
  • Página 151 Brillo Vista previa Haga clic en uno de los números (0 - 3) en la barra de brillo La sección inferior izquierda de la aplicación le permite para ajustar el nivel del brillo de la luz del teclado. previsualizar los cambios realizados a los colores en el teclado y la barra de luz.

  • Página 152: Mapa Del Sistema: Vistas Frontal, Izquierda, Derecha Y Posterior (Modelos A & B)

    Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Modelos A & B) Figura 18 Vistas frontal, izquierda, de- Parte frontal recha y posterior (Modelos A & B) 1. Barra de luz Lateral izquierdo 2. Indicadores LED de encendido 3. Conector LAN RJ-45 4.

  • Página 153: Mapa Del Sistema: Vistas Frontal, Izquierda, Derecha Y Posterior (Modelo C)

    Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Modelo C) Figura 19 Vistas frontal, izquierda, de- Parte frontal recha y posterior (Modelo Lateral izquierdo 1. Indicadores LED de encendido 2. Conector LAN RJ-45 3. Puertos USB 3.0 4. Puerto combinado USB 3.1/ Lateral derecho Thunderbolt 3 (vea página...
  • Página 154  Usar el puerto Thunderbolt sólo para pantalla 1. Reinicie el ordenador. Aptio Setup Utility 2. Entre en pulsando F2 durante el POST. 3. Utilice las flechas para seleccionar el menú Advanced 4. Seleccione Intel(R) Thunderbolt y presione Entrar. 5. Seleccione Intel(R) Thunderbolt Technology, presione Entrar y seleccione Enabled. 6.

  • Página 155: Mapa Del Sistema: Vistas Inferiores (Modelos A, B & C)

    Mapa del sistema: Vistas inferiores (Modelos A, B & C) Figura 20 Vistas inferiores (Modelos A, B & C) 1. Rejilla 2. Tapa de la bahía componente 3. Batería 4. Sub Woofer (Sólo Modelos B & C) 5. Bahía HDD Modelo B Modelo A ...

  • Página 156: Menú Inicio, Menú Contextual, Barra De Tareas, Panel De Control Y Configuración De Windows 10

    Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y Configuración de Windows Se puede acceder a la mayoría de las apps, paneles de control, utilidades y programas en Windows 10 desde el Menú Inicio haciendo clic en el icono de la barra de tareas en la esquina inferior izquierda de la pantalla (o pulsando la Tecla del logotipo de Windows...

  • Página 157: Parámetros De Vídeo

    Parámetros de vídeo Dispositivos de pantalla Tenga en cuenta que puede usar el cable HDMI conectado al Puede cambiar los dispositivos de pantalla y configurar las puerto de salida de HDMI y/u otro cable compatible opciones de pantalla desde el panel de control Pantalla en DisplayPort conectado al puerto DisplayPort 1.2 para Windows siempre que tenga instalado el controlador de conectar una pantalla externa.
  • Página 158 G-SYNC Haga clic para marcar la casilla en Activar G-SYNC (habilitado por defecto). G-SYNC ha sido diseñado para ofrecer una experiencia de juego fluida de su GeForce sincronizando el ciclo de actualización del monitor con la velocidad de procesamiento de la GPU, eliminando así problemas de retardo y parpadeo, con objetos más nítidos y escenas que aparecen al instante.

  • Página 159: Soporte De Overclocking Cpu

    Soporte de Overclocking CPU 8. Deberá aceptar las condiciones de uso antes de continuar. 9. Puede ajustar el sistema usando el conjunto de controles incluido Puede habilitar el soporte de overclocking en sistemas con en los menús del lateral izquierdo, es decir, Información del CPUs Intel®...

  • Página 160: Opciones De Energía

    Opciones de energía Cámara PC El panel de control de las opciones de energía (menú Utilice la combinación de teclas Fn + F10 para cambiar la Hardware y sonido) de Windows permite configurar las energía al módulo cámara PC. Cuando la cámara PC esté en funciones de administración de energía del ordenador.

  • Página 161: Características De Audio

    Características de audio Configuración para grabación de audio Para grabar de fuentes de audio en su ordenador a calidad Puede configurar las opciones de audio de su ordenador en el óptima siga las instrucciones siguientes: panel de control de Sonido , o desde el icono de Administrador de sonido Realtek HD en el área...

  • Página 162: Audio Sound Blaster

    Audio Sound Blaster Instale la aplicación Sound Blaster para poder ajustar la Figura 27 configuración de audio según sus necesidades para obtener el Configuración de los altavoces mejor rendimiento en juegos, música y películas. Instalación de la aplicación Sound Blaster X- Fi MB5 5.

  • Página 163: Instalación De Controladores

    Instalación de controladores Controlador Página # El disco Device Drivers & Utilities + User’s Manual Chipset página 158 contiene los controladores y utilitarios necesarios para NVIDIA Vídeo (NVIDIA VGA) página 158 utilizar el ordenador correctamente. Inserte el disco y haga clic en Install Drivers (botón), u Option Drivers (botón) Red (LAN) página 158...
  • Página 164 Chipset Lector de tarjetas (Cardreader) 3. Haga clic en el botón Acepto los términos del contrato de licencia, 1. Haga clic en Install Drivers (botón). 1. Haga clic en 4.Install Cardreader luego haga clic en Siguiente. 2. Haga clic en 1.Install Chipset Driver Driver >...

  • Página 165: Módulo Lan Wireless (Opción)

    Módulo LAN Wireless (Opción) Configuración de WLAN en Windows Asegúrese de que el módulo LAN inalámbrica esté encendi- Asegúrese de que el módulo LAN inalámbrica esté do (y no en Modo de avión) antes de comenzar la configura- encendido (y no en Modo de avión). ción.

  • Página 166: Pantalla Inalámbrica

    Pantalla inalámbrica Configuración de pantalla inalámbrica 1. Tenga en cuenta que no necesitará controladores ni aplicaciones Pantalla inalámbrica (Miracast) utiliza su módulo de LAN para la función de pantalla inalámbrica en Windows 10. inalámbrica o módulo WLAN/Bluetooth Combo (deberá 2. Pulse la combinación de teclas + P (o Fn + F7).

  • Página 167: Lector De Huellas Digitales (Opción)

    Lector de huellas digitales Configuración del módulo de huellas di- gitales (Opción) 1. Haga clic en la opción Configuración en el menú Inicio. Instale el controlador y registre sus huellas digitales como se 2. Haga clic en Cuentas y haga clic en Opciones de inicio de describe a continuación antes de usarlo.

  • Página 168: Módulo Bluetooth (Opción)

    Módulo Bluetooth (Opción) Configuración de Bluetooth en Windows Asegúrese de que el módulo Bluetooth esté encendido (y no Asegúrese de que el módulo Bluetooth esté encendido (y no en Modo de avión) antes de comenzar la configuración. en Modo de avión). 1.

  • Página 169: Tpm

    4. La ventana Administración del TPM le permite configurar el TPM desde Windows. Como la TPM normalmente es administrada en Antes de configurar las funciones del TPM (Módulo de empresas y organizaciones grandes, su administrador de sistemas deberá asesorarle para administrar esta información. plataforma segura) deberá...

  • Página 170: Módulo 3G/4G

    Módulo 3G/4G (Opcional sólo para Modelo A) Si ha incluido un módulo opcional 3G/4G en su opción de compra, siga las instrucciones siguientes para instalar la tarjeta USIM (suministrada por su proveedor de servicios). Insertar la tarjeta USIM 1. Apague el ordenador y gírelo para quitar la batería 2.

  • Página 171: Solución De Problemas

    Solución de problemas Problema Posible causa - Solución Los módulos WLAN y Bluetooth no pueden Los módulos están apagados cuando el equipo está en Modo de avión. Compruebe el detectarse. indicador LED para ver si el equipo está en Modo de avión (vea la Tabla 3 en la página 136).

  • Página 172: Especificaciones

    Especificaciones Opciones de procesadores Opciones de adaptadores de vídeo (Modelos A & B) Procesador Intel® Core™ i7 Tarjeta de vídeo NVIDIA® GeForce GTX i7-6700K (4,00GHz)*  980M PCI-E 8MB de Smart Cache, 14nm, DDR4- 8GB de RAM de vídeo GDDR5 2133MHz, TDP 91W Información actualizada de especificaciones...
  • Página 173 Memoria Dispositivos de almacenamiento Ranuras M.2 Cuatro bases de 260 contactos SODIMM, Dos unidades de disco duro/SSDs Ranura 1 para módulo combo Bluetooth y para memoria DDR4 2133MHz intercambiables de 2,5" (6cm) 7,0mm/ LAN Inalámbrica 9,5mm (h) SATA con soporte para RAID Ranura 2 para SSD SATA o PCIe Gen3 x4 (La frecuencia de operación de memoria nivel 0/1...
  • Página 174 Lector de tarjetas Dimensiones y peso Módulo lector de tarjetas Push-Push multi Modelo A en 1 386 (a) x 262 (l) x 7 - 35,7 (h) mm MMC (MultiMedia Card) / RS MMC 2,5kgs (Barebone con tarjeta de vídeo & SD (Secure Digital)/ Mini SD/ SDHC/ batería de 82WH) SDXC (hasta UHS-II)

  • Página 175: Informazioni Sulla Guida Rapida Per L'UTente

    Informazioni sulla Guida Rapida per l'Utente Questo manuale rappresenta un’introduzione rapida all’avvio del sistema. Si tratta di un supplemento e non di una sostituzione del Manuale per l'utente completo in lingua inglese nel formato Adobe Acrobat, memorizzato sul disco Device Drivers &...

  • Página 176: Istruzioni Per La Custodia E Il Funzionamento

    Istruzioni per la custodia e il Se non si è certi delle specifiche elettriche locali, consultare l'assi- stenza tecnica o la società locale di fornitura elettrica. funzionamento • L'adattatore di alimentazione deve avere una spina dotata di messa a terra a due o tre poli. Il terzo polo costituisce un'importante funziona- Il computer è...
  • Página 177 Precauzioni relative alla batteria ai polimeri Assistenza Le informazioni seguenti sono molto importanti e si Ogni tentativo di riparare da soli il computer può annullare la riferiscono unicamente alle batterie ai polimeri e, ove garanzia ed esporre l'utente a scosse elettriche. Per applicabile, hanno priorità...

  • Página 178: Guida Di Avvio Rapido

    Guida di avvio rapido 1. Eliminare tutti i materiali di imballo. 2. Appoggiare il computer su una superficie stabile. 3. Inserire la batteria e verificare che sia bloccata in posizione. 4. Collegare l'adattatore AC/DC al jack di ingresso DC situato sul retro del computer, quindi inserire il cavo di alimentazione AC in una presa e collegare il cavo di alimentazione AC all'adattatore...

  • Página 179: Differenze Dei Modelli

    Differenze dei modelli Questa serie di notebook comprende tre tipi di modelli differenti che variano tra loro principalmente per le caratteristiche indicate nella tabella seguente. Funzionalità Modello A Modello B Modello C 15,6" (39,62cm), 16:9, QFHD 17,3" (43,94cm), 16:9, FHD 17,3"...

  • Página 180: Configurazione Raid

    Configurazione RAID Prima di configurare i dischi rigidi/SSD SATA in modalità RAID è necessario disporre di quanto segue: È possibile combinare i dischi rigidi/SSD in modalità Striping (RAID 0) o Mirroring (RAID 1) per ottenere la • Il disco del sistema operativo Microsoft Windows 10. protezione di fault tolerance o maggiore prestazioni.
  • Página 181 Procedimento di configu- 12. Immettere un nome a scelta per il volume 18. Se si è selezionato RAID 0 (Stripe), è RAID e premere Invio. possibile impostare la dimensione “Strip razione RAID ( Dischi ri- Size” come desiderato, in base alle proprie esigenze (Si raccomanda di gidi/SSD SATA ) impostare la “Strip Size”...

  • Página 182: Procedimento Di Configurazione Raid (Ssd Pcie)

    Procedimento di configu- 13. A questo punto è possibile configurare il 25. Premere F4 e <Yes> per salvare le volume RAID utilizzando uno dei due modifiche e riavviare (“Save Changes razione RAID (SSD PCIe) dischi installati. and Reset”). 14. Passare a Name: e premere Invio (vedere 26.

  • Página 183: Descrizione Del Sistema: Vista Anteriore Con Pannello Lcd Aperto (Modelli A, B & C)

    Descrizione del sistema: Vista anteriore con pannello LCD aperto (Modelli A, B & C) Modello C Modelli A & B Figura 4 - Vista anteriore con pannello LCD aperto (Modelli A, B & C) 1. Camera PC 3. Microfono array integrato 7.

  • Página 184: Indicatori Led

    Indicatori LED Gli indicatori LED sul computer segnalano importanti *La porta USB 3.0 alimentata (vedere la pagina 188) può informazioni relative allo stato corrente del computer. essere attivata e disattivata con la combinazione di tasti Fn + Pulsante di alimentazione. Quando la porta USB alimentata Icona Colore Descrizione...

  • Página 185: Tastiera & Tasti Funzione

    Tastiera & tasti funzione La tastiera è dotata di un tastierino numerico (sul lato destro della tastiera) per facilitare l'immissione di dati numerici. Tasti funzione Bloc Num & Premere Bloc Num per commutare l’attivazione e la Bloc Scorr disattivazione della tastiera numerica. Dispone anche di tasti funzione che consentono di cambiare istantaneamente le funzionalità...

  • Página 186: Control Center

    Control Center Modalità risparmio energia di alimentazione mostra la carica corrente della batteria. È possibile impostare una Modalità Premere la combinazione di tasti Fn + risparmio energia facendo clic Esc oppure fare doppio clic sull'icona Luminosità sull'icona corrispondente nella parte nell'area di notifica della barra L'icona Luminosità...
  • Página 187 Utilità di visualizzazione pone i computer (CPU, disco rigido ecc.) del Touchpad o dei moduli. Si noti che lo in una modalità di sospensione a basso stato di risparmio energetico di un consumo dopo un certo periodo di modulo e la potenza del Touchpad viene L'icona dell'Utilità...

  • Página 188: Applicazione Flexikey

    Applicazione Flexikey® Profili I menu sul lato sinistro dell'applicazione si riferiscono ai “Flexikey®” è un'applicazione per la configurazione rapida Profili. Potete Aggiungere o Eliminare Profili (potete dei tasti di scelta rapida che vi permette di assegnare un mantenere fino a 12 profili attivi), Esportare e Importare singolo tasto per lanciare combinazione multiple di tasti, profili dai menu.

  • Página 189: Impostazioni Tastiera

    Impostazioni tastiera facendo clic nella casella Nome, e facendo clic nella casella Suggerimenti per digitare un appunto per ricordare la Le impostazioni della tastiera consentono di configurare funzione dell'azione. azioni per ogni singolo tasto (o una combinazione di tasti). Fare clic sul tasto e quindi selezionare il Tipo di azione (Tasto expresso, Lancia APP, Testo expresso, Disattiva) dal menu nella parte inferiore della pagina.

  • Página 190: Impostazioni Tastiera - Tasto Expresso

    Impostazioni tastiera - Tasto expresso 9. Se si desidera cancellare tutte le impostazioni, fare clic su Ripristina per tornare all'impostazione tasto predefinita e fare clic Per configurare un singolo tasto per inviare più combinazioni Left su Eliminare. di tasti, o per creare tasti di scelta rapida, usare il tasto 10.
  • Página 191 Impostazioni tastiera - Testo expresso 6. Se si desidera rimuovere qualsiasi tasto Testo expresso, selezionarlo e fare clic su Ripristina. Un singolo tasto può essere impostato per l'invio di una 7. Fare clic su Salva per salvare le impostazioni nel profilo scelto. stringa di testo all'interno di qualsiasi applicazione che utilizza Testo expresso.

  • Página 192: Led Di Retroilluminazione Delle Tastiera

    LED di retroilluminazione delle Applicazione di retroilluminazione della tastiera tastiera Si può accedere all'applicazione Retroilluminazione tastiera Premere Fn + tasto per attivare/disattivare il LED della premendo Fn più il tasto tastiera. È possibile configurare il LED della tastiera utilizzando Fn + combinazione di tasti secondo quanto riportato nella seguente tabella.
  • Página 193 Luminosità Anteprima Fare clic su qualsiasi dei numeri (0 - 3) sulla barra della La sezione inferiore sinistra dell'applicazione consente di luminosità per impostare il livello di luminosità della vedere in anteprima le modifiche alle impostazioni dei colori retroilluminazione della tastiera. sulla tastiera e barra fari supplementari.

  • Página 194: Descrizione Del Sistema: Vista Anteriore, Sinistra, Destra E Posteriore (Modelli A & B)

    Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore (Modelli A & B) Figura 18 Lato anteriore Vista anteriore, sinistra, destra e posteriore (Mo- delli A & B) Lato sinistro 1. Barra fari supplementari 2. Indicatori LED alimentazione 3. Jack di rete tipo RJ-45 4.

  • Página 195: Descrizione Del Sistema: Vista Anteriore, Sinistra, Destra E Posteriore (Modello C)

    Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore (Modello C) Figura 19 Lato anteriore Vista anteriore, sinistra, destra e posteriore (Mo- dello C) 1. Indicatori LED Lato sinistro alimentazione 2. Jack di rete tipo RJ-45 3. Porte USB 3.0 4.
  • Página 196  Usare la porta Thunderbolt solo per il display 1. Riavviare il computer. Aptio Setup Utility 2. Inserire premendo F2 durante il POST. 3. Utilizzare i tasti freccia per selezionare il menu Advanced 4. Selezionare Intel(R) Thunderbolt e premere Invio. 5.

  • Página 197: Descrizione Del Sistema: Vista Inferiore (Modelli A, B & C)

    Descrizione del sistema: Vista inferiore (Modelli A, B & C) Figura 20 Vista inferiore (Mod- elli A, B & C) 1. Ventola 2. Coperchio bay Component 3. Batteria 4. Subwoofer (Solo Modelli B & C) 5. Bay HDD Modello A Modello B ...

  • Página 198: Menu Start, Menu Contestuale, Barra Delle Applicazioni, Pannello Di Controllo E Impostazioni Di Windows 10

    Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di controllo e Impostazioni di Windows 10 La maggioranza delle app, pannelli di controllo, utilità e programmi all’interno di Windows 10 sono accessibili dal Menu Start cliccando l’icona nella barra delle applicazioni nell’angolo inferiore sinistro dello schermo (oppure premendo il Tasto logo Windows sulla tastiera).

  • Página 199: Funzioni Video

    Funzioni video Dispositivi di visualizzazione Si prega di notare che per connettere un display esterno si È possibile selezionare i dispositivi di visualizzazione e può utilizzare un cavo HDMI connesso alla porta uscita configurare le opzioni dei dispositivi video dal pannello di HDMI e/o al cavo DisplayPort compatibile connesso alla controllo Schermo in ambiente Windows, se è...
  • Página 200 G-SYNC Fare clic per inserire un segno di spunta nella casella Abilita G-Sync (è attivata per impostazione predefinita). G-SYNC è progettato per fornire una esperienza di gioco fluida con il vostro prodotto GeForce, sincronizzando il ciclo di aggiornamento del monitor sulla frequenza di rendering della GPU, quindi eliminando problemi di ritardo e barcollamento, in modo che gli oggetti possono apparire più...

  • Página 201: Supporto Cpu Overclocking

    Supporto CPU Overclocking 8. È necessario accettare le condizioni di utilizzo prima di continuare. 9. Si può regolare il sistema utilizzando il set di controlli previsti sui È possibile attivare il supporto di overclocking per i sistemi menu sul lato sinistro ad esempio Information System ecc con processore Intel®...

  • Página 202: Opzioni Risparmio Energia

    Opzioni risparmio energia Camera PC Il pannello di controllo delle Opzioni risparmio energia Utilizzare la combinazione di tasti Fn + F10 per accendere/ spegnere il modulo camera PC. Quando si utilizza la camera (menu Hardware e suoni) di Windows consente la PC, l'indicatore LED della camera PC si accenderà...

  • Página 203: Funzionalità Audio

    Funzionalità audio Configurazione per la registrazione audio Per registrare sorgenti audio sul computer in qualità ottimale, È possibile configurare le opzioni audio del computer dal seguire le seguenti istruzioni: pannello di controllo Audio di Windows, oppure dall'icona Gestione Audio Realtek HD nell'area di 1.
  • Página 204 Audio Sound Blaster Installare l'applicazione Sound Blaster per consentire Figura 27 Configura- all'utente di configurare le impostazioni audio in base ai zione casse propri requisiti per ottenere le prestazioni migliori in giochi, musica e filmati. Installazione dell'applicazione Sound Blaster X-Fi MB5 5.

  • Página 205: Installazione Driver

    Installazione driver Driver Pagina# Il disco Device Drivers & Utilities + User’s Manual Chipset pagina 200 contiene i driver e le utilità necessari per il corretto NVIDIA Video (NVIDIA VGA) pagina 200 funzionamento del computer. Inserire il disco e fare clic su Install Drivers (pulsante), oppure il pulsante Option Rete (LAN) pagina 200...

  • Página 206: Chipset

    Chipset Touchpad Thunderbolt 1. Fare clic su 9.Install TBT Driver > 1. Fare clic su Install Drivers. 1. Fare clic su 5.Install Touchpad Sì 2. Fare clic su 1.Install Chipset Driver Driver > Sì. 2. Fare clic sul pulsante “Accetto i >...

  • Página 207: Modulo Lan Wireless (Opzione)

    Modulo LAN Wireless (Opzione) Configurazione WLAN in Windows Accertarsi che il modulo Wireless LAN sia attivato (e non in Accertarsi che il modulo Wireless LAN sia attivato (e non in Modalità aereo) prima di iniziare la configurazione. Modalità aereo). 1. Fare clic sull'icona nell'area di notifica della barra delle Installazione del driver WLAN applicazioni.
  • Página 208 Wireless Display Configurazione di Wireless Display 1. Si noti che Wireless Display non richiede alcun driver o Wireless Display (Miracast) utilizza il modulo Wireless applicazione aggiuntiva in Windows 10. LAN/WLAN/ Bluetooth Combo (occorre accertarsi che 2. Premere la combinazione di tasti + P (o Fn + F7).

  • Página 209: Lettore D'iMpronte Digitali (Opzione)

    Lettore d’impronte digitali Configurazione modulo impronte digitali 1. Fare clic sull’elemento Impostazioni nel menu Start. (Opzione) 2. Fare clic su Account e fare clic su Opzioni di accesso. Installare il driver e registrare le proprie impronte seguendo 3. Sarà necessario aggiungere una password di Windows (cliccare su Aggiungi sotto Password).

  • Página 210: Modulo Bluetooth (Opzione)

    Modulo Bluetooth (Opzione) Configurazione Bluetooth in Windows Accertarsi che il modulo Bluetooth sia attivato (e non in Mo- Accertarsi che il modulo Bluetooth sia attivato (e non in dalità aereo) prima di iniziare la configurazione. Modalità aereo). 1. Fare clic sull’elemento Impostazioni nel menu Start, e quindi fare Installazione del driver Bluetooth clic su Dispositivi.

  • Página 211: Tpm

    4. La finestra di gestione TPM vi consente di configurare il TPM dall'interno di Windows. Dato che in genere il TPM è amministrato Prima di configurare le funzioni TPM (Trusted Platform all'interno delle organizzazioni e delle imprese di grandi dimensioni, l'amministratore di sistema dovrà assistere l'utente Module) è...

  • Página 212: Modulo 3G/4G

    Modulo 3G/4G (Opzionale solo per il Modello A) Se nell'opzione di acquisto è stato incluso un modulo 3G/4G opzionale, seguire le istruzioni sotto per installare la carta USIM (presumibilmente fornita dal proprio operatore). Inserimento della carta USIM 1. Spegnere il computer, girarlo e rimuovere la batteria 2.

  • Página 213: Risoluzione Dei Problemi

    Risoluzione dei problemi Problema Possibile causa - Soluzione Non è possibile rilevare i moduli I moduli sono disattivati quando il computer si trova nella modalità aereo. Controllare il LED LAN Wireless e Bluetooth. indicatore per vedere se il computer è in modalità aereo (vedere la Tabella 3 a pagina 178).

  • Página 214: Specifiche Tecniche

    Specifiche tecniche Opzioni di processore Opzioni di adattatori video (Modelli A & B) Processore Intel® Core™i7 Scheda video NVIDIA® GeForce GTX  i7-6700K (4,00GHz)* 980M PCI-E Smart Cache da 8MB, 14nm, DDR4- Ultimi aggiornamenti delle 8GB GDDR5 Video RAM On Board 2133MHz, TDP 91W specifiche tecniche Scheda video NVIDIA®...
  • Página 215 Memoria Periferiche di memorizzazione Slot M.2 Quattro prese SODIMM 260 pin, dotate di Due dischi rigidi/SSD sostituibili da 2,5" Slot 1 per il modulo combo Bluetooth e supporto per la memoria DDR4 2133MHz (6cm) 7,0mm/9,5mm (altezz.) SATA con Wireless LAN supporto RAID livelli 0/1 Slot 2 per SSD SATA o PCIe Gen3 x4 (La frequenza operativa reale della memoria...
  • Página 216 Lettore di schede Dimensioni fisiche & peso Modulo lettore di schede Push-Push multi-in-1 Modello A MMC (MultiMedia Card) / RS MMC 386 (larghezza) x 262 (profondità) x 7 - 35,7 (altezza) mm SD (Secure Digital)/ Mini SD/ SDHC/ SDXC (fino a UHS-II) 3,4kg (Barebone con scheda video &...

Este manual también es adecuado para:

P770dmP775dmP750dm-gP770dm-gP775dm-g

Tabla de contenido
